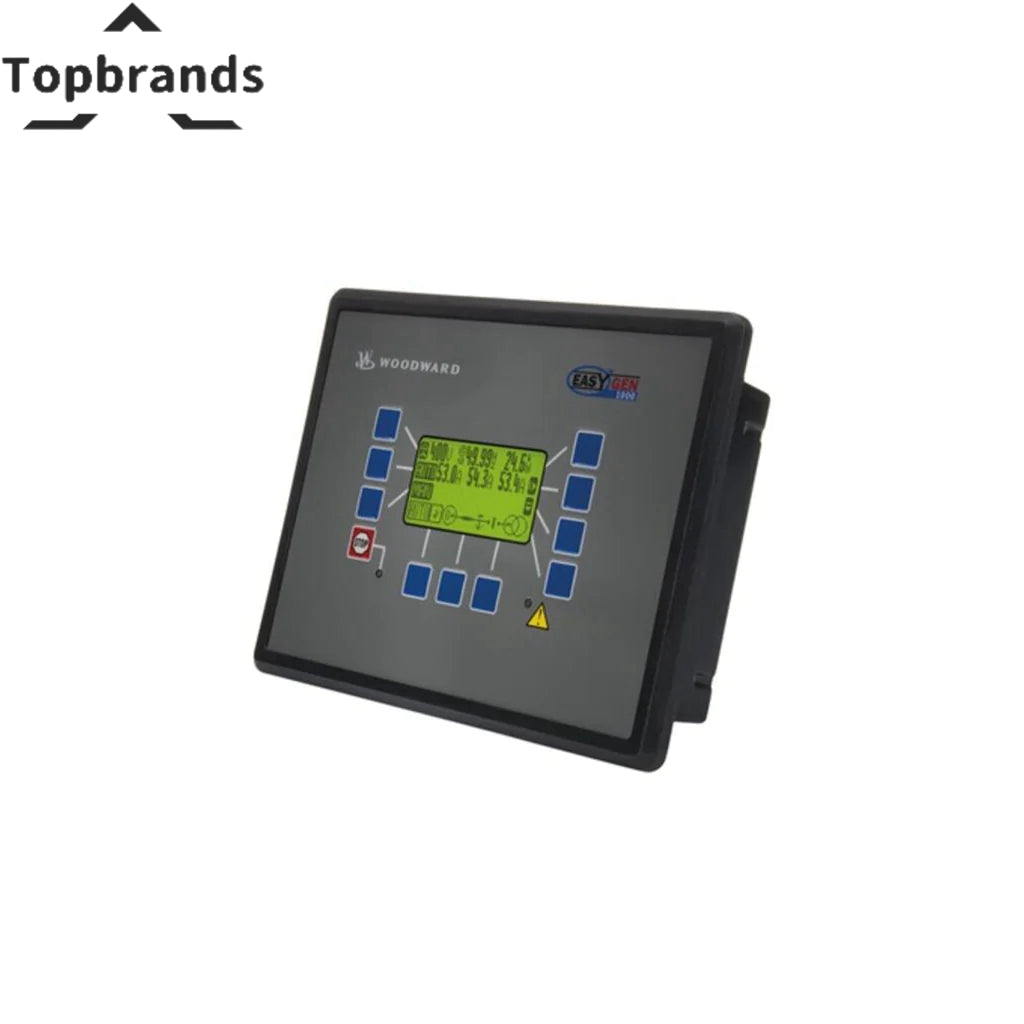

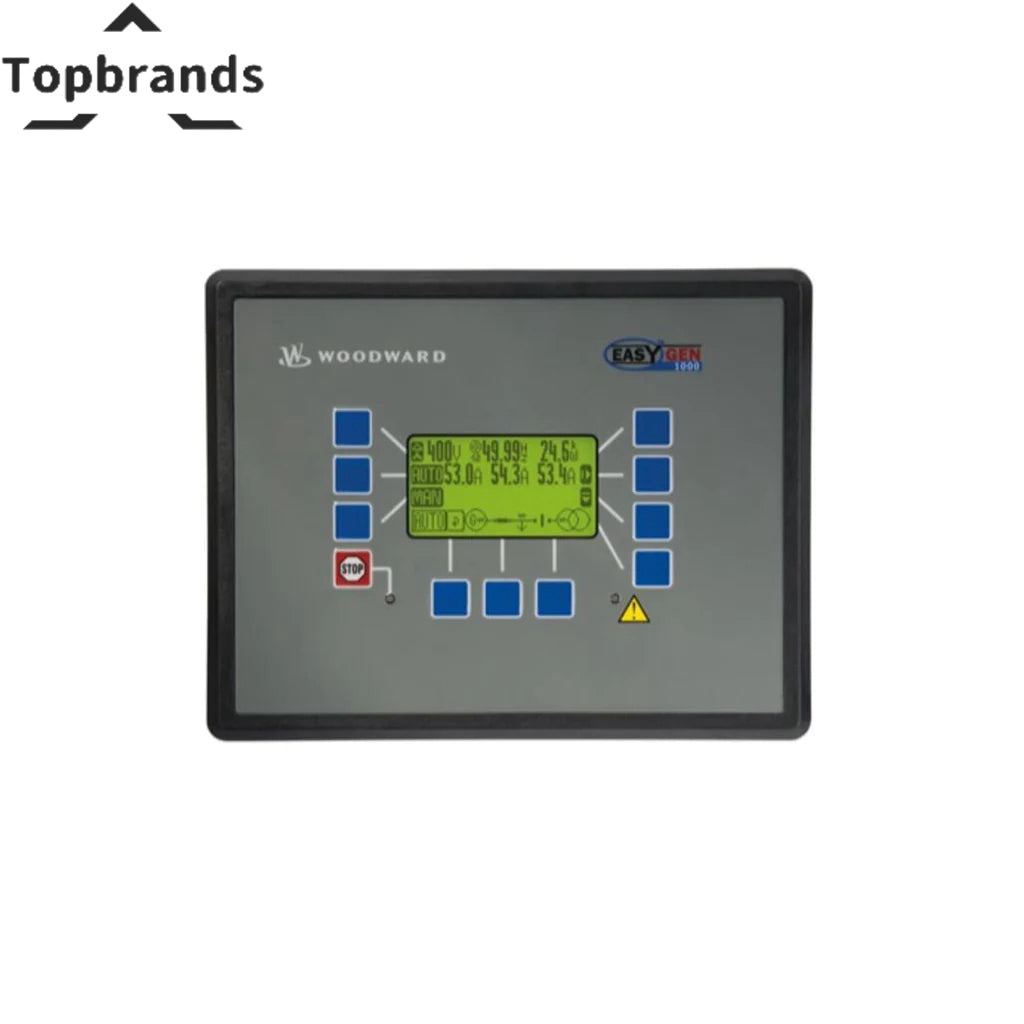

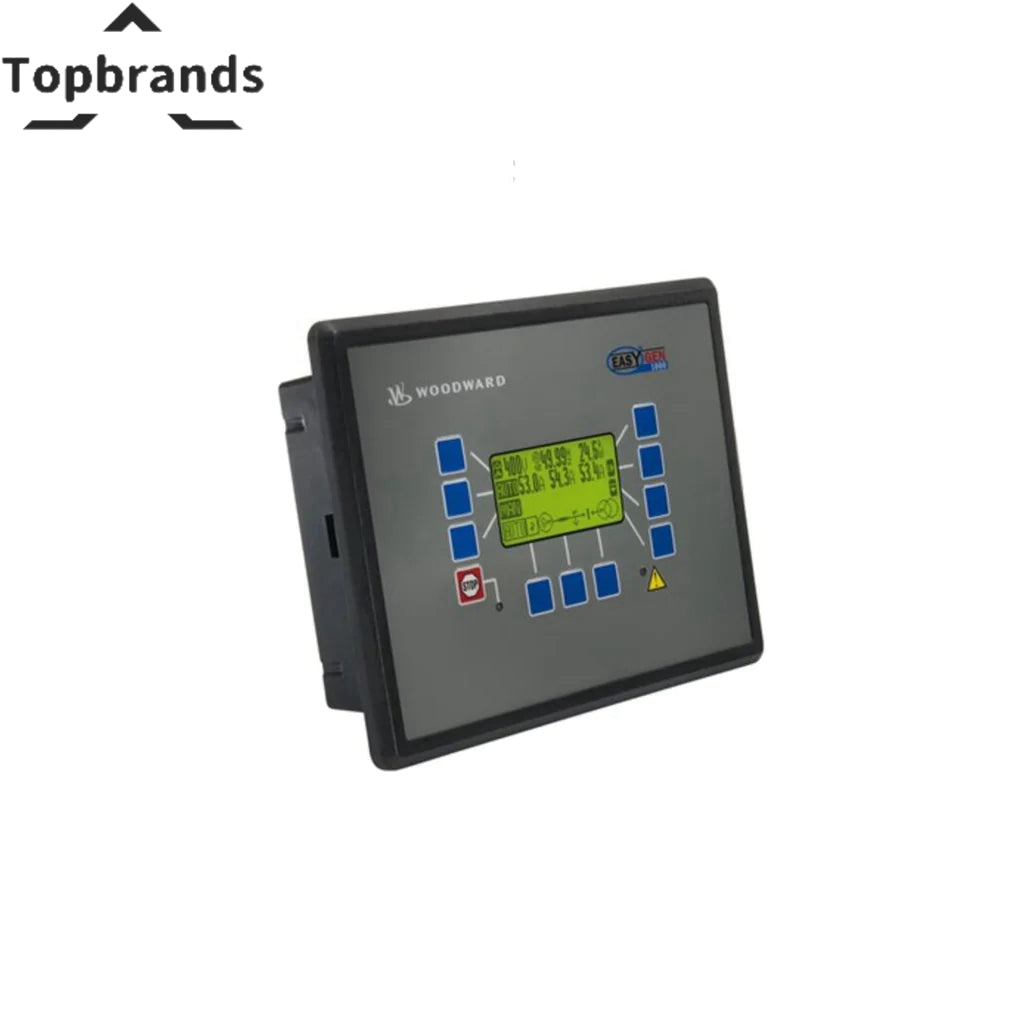

Woodward 8440-2165 المزامن القائم على المعالجات الدقيقة

المواصفات الفنية:

• الدقة: الفئة 1
• مصدر الطاقة: 12/24 فولت تيار مستمر (9.5 إلى 32 فولت تيار مستمر)
• الاستهلاك الداخلي: الحد الأقصى 10 وات
• درجة الحرارة المحيطة: -20 إلى 70 درجة مئوية
• الرطوبة المحيطة: 95%، غير متكثفة
• الجهد االكهربى:
  • التصنيف/D: [1] 66/115 تيار متردد أو [4] 230/400 تيار متردد
  • القيمة القصوى (Vmax): [1] 150 فولت تيار متردد أو [4] 300 فولت تيار متردد
  • الجهد المقدر Vph-الأرضي: [1] 150 فولت تيار متردد أو [4] 300 فولت تيار متردد
  • الجهد الزائد المقدر: [1] 2.5 كيلو فولت أو [4] 4.0 كيلو فولت
• تردد القياس: من 40 إلى 70 هرتز
• نطاق القياس الخطي يصل إلى: 1.3×Vrated
• مقاومة الإدخال:
  • 0.21 ميغاواط
  • 0.696 ميجاوات
• الحد الأقصى. استهلاك الطاقة لكل مسار: أقل من 0.15 وات
• نطاق القياس الخطي يصل إلى: 3.0×Irated
• الحمل: أقل من 0.15 فولت أمبير
• تصنيف التيار القصير (1 ثانية):
  • [1] 50×Irated
  • [5] 10×Irated
• المدخلات المنفصلة: معزولة
• نطاق الإدخال: 12/24 فولت تيار مستمر أو 18 إلى 250 فولت تيار مستمر/تيار مستمر
• مقاومة الإدخال: حوالي 6.8 كيلووات أو 68 كيلووات
• مخرجات التتابع: معزولة
• مادة الاتصال: AgCdO
• تحميل (GP):
  • 2.00 تيار متردد @ 250 فولت
  • 2.00 محول تيار مباشر @ 24 فولت تيار مستمر / 0.36 محول تيار مباشر @ 125 فولت تيار مستمر / 0.18 محول تيار مباشر @ 250 فولت تيار مستمر
• واجب الطيار (PD):
  • 1.00 محول تيار مباشر @ 24 فولت تيار مستمر / 0.22 محول تيار مباشر @ 125 فولت تيار مستمر / 0.10 محول تيار مباشر @ 250 فولت تيار مستمر
