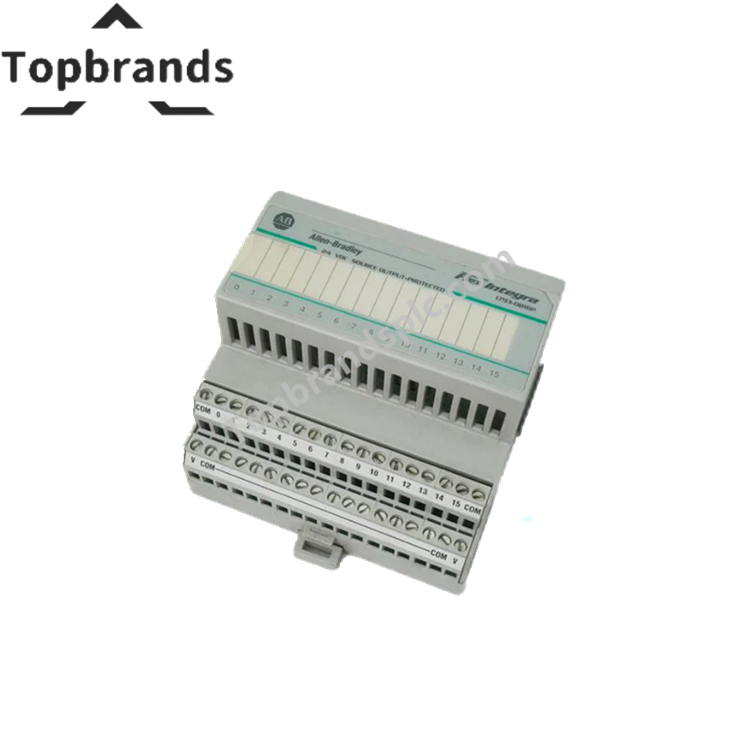

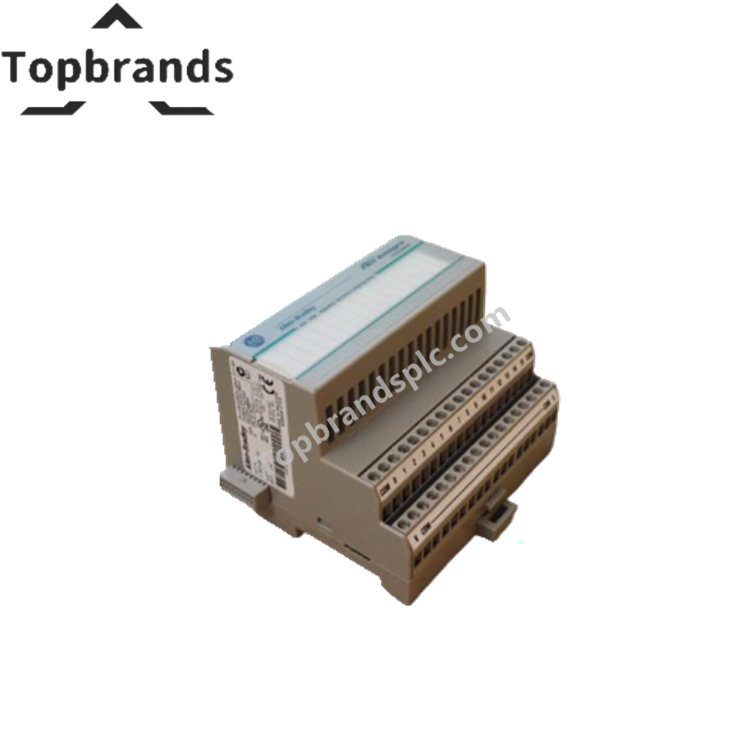

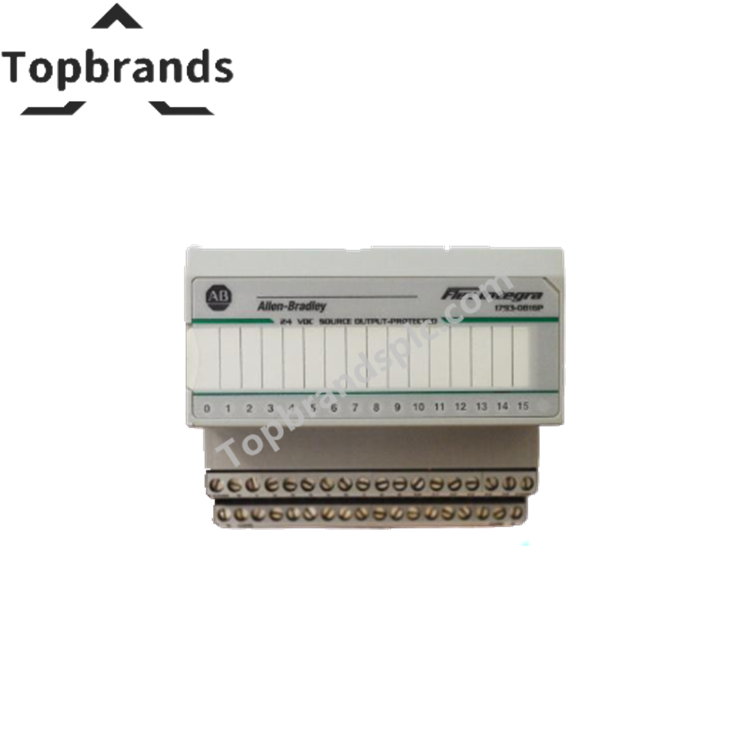

Allen Bradley 1793-OB16P 16 Изходен модул със защитен източник

Главна информация

• Брой канали: 16 (1 група от 16, неизолирани)
• Местоположение на модула: монтиран на DIN шина
• Тип модул: 16 цифрови изхода - източник, защитен
• Видове прекратяване:
  • 1793-OB16P: Заваръчни клеми
  • 1793-OB16PS: Пролетни скоби за свързване

Електрически спецификации

• Включено напрежение:

  • Минимум: 10V DC
  • Номинално: 24V DC
  • Максимум: 31,2 V DC

• Ток на включено състояние:

  • Минимум: 1mA на канал
  • Максимум: 500mA на канал

• Спад на напрежението в изключено състояние: максимум 0,5 V DC

• Утечка в изключено състояние: 0,5 mA максимално утечка

• Импулсен ток: 1.5A за 50ms, повтаряемо на всеки 2 секунди

• Тест за издръжливост на диелектрик: 100% тестван при 850 V DC за 1 секунда между потребител и система

производителност

• Максимални времена на забавяне на входа:

  • ИЗКЛЮЧЕНО към ВКЛЮЧЕНО: 0.5мс максимум
  • ON към OFF: 1.0ms максимум

• Flexbus Current: 80mA максимум

• Разсейване на мощност: 5W @ 31.2V DC

• Топлинно разсейване: 17 BTU/час при 31,2 V DC

Физически измерения

• Размери (В x Ш x Д):
  69mm x 94mm x 80mm (2.72in x 3.7in x 3.20in)

Условия на околната среда

• Работна температура: 0°C до 55°C (32°F до 131°F)

• Температура на съхранение: -40°C до 85°C (-40°F до 185°F)

• Относителна влажност: 5% до 95% без конденз

• Шок:

  • Работен: 30g пиково ускорение, 11ms ширина на импулса
  • Неработещ: 50g пиково ускорение, 11ms ширина на импулса

• Вибрации: Тествани при 5g, 10-500Hz по IEC 68-2-6
