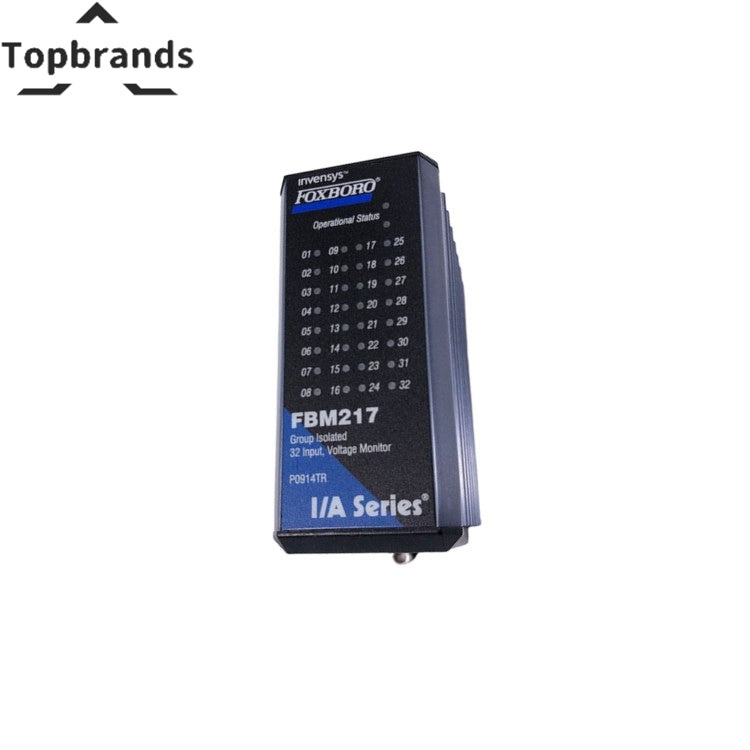

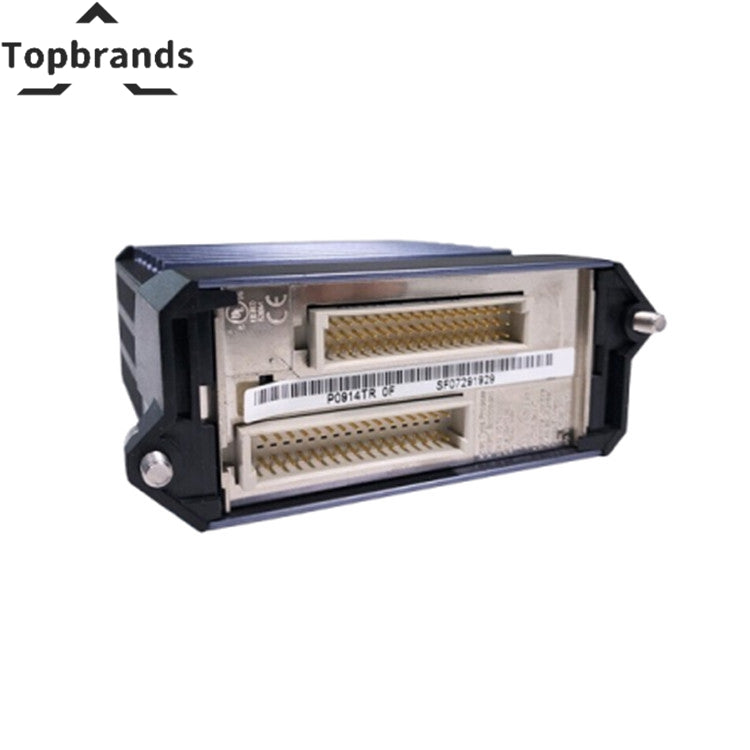

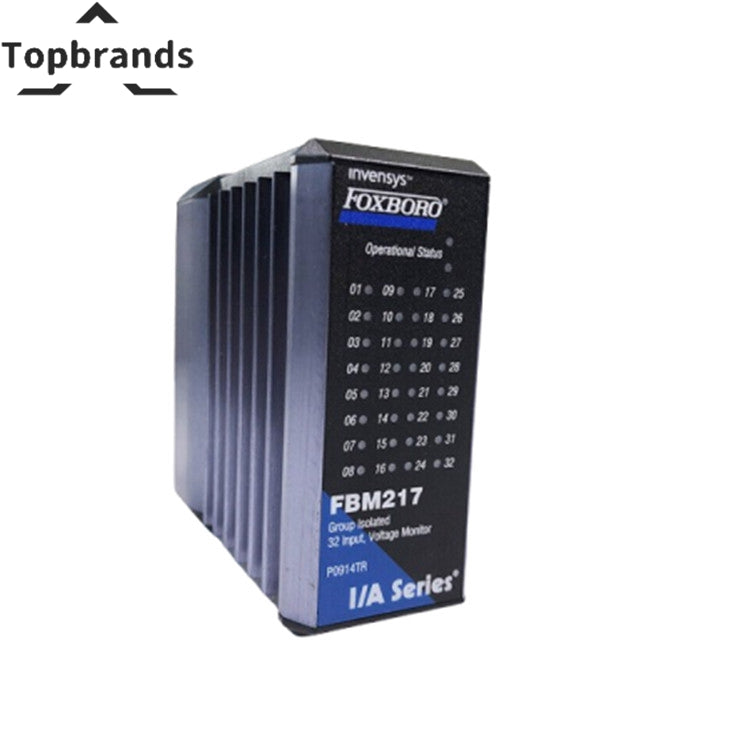

Foxboro I/A Series FBM217 P0914TR Дискретен входен интерфейсен модул

Основните характеристики на FBM217 включват:

• Тридесет и два (32) дискретни входа

• Поддръжка на дискретни входни сигнали при напрежения от:

  • 15 до 60 V постоянен ток
  • 120V ac/125Vdc
  • 240 V променлив ток

• Единични или резервни модули

• Компактен, здрав дизайн, подходящ за заграждение в среда от клас G3 (тежка).

• Изпълнение на програма за дискретен вход, стълбищна логика, брой импулси и последователност от събития, с конфигурируеми опции:

  • Време на входния филтър
  • Безопасна конфигурация

• Различни терминиращи модули (TA), които съдържат:

  • Затихване при високо напрежение и оптична изолация за входове
  • Външна захранваща връзка за възбуждане на устройството.

ФУНКЦИОНАЛНИ СПЕЦИФИКАЦИИ:

Вход:

• 32 групови изолирани канала

Включено напрежение:

• 15 до 30 V постоянен ток

Изключено напрежение:

• 0 до 5 V постоянен ток

Текущ:

• 2,2 mA (типично) при 30 V dc вход

Граници на съпротивлението на източника:

• ВКЛЮЧЕНО СЪСТОЯНИЕ: 1 kΩ (максимум) при 15 V dc
• ИЗКЛЮЧЕНО СЪСТОЯНИЕ: 100 kΩ (минимум) при 30 V dc

Време за филтриране/отслабване (1):

• Възможност за конфигуриране (без филтриране, 4, 8, 16 или 32 ms)

Максимална скорост на преброяване на импулса:

• 250 Hz

Изисквания към захранването:

• ДИАПАЗОН НА ВХОДНОТО НАПРЕЖЕНИЕ (ИЗЛИШЕН): 24 V dc +5%, -10%
• КОНСУМАЦИЯ: 3 W (максимум) при 24 V dc
• ТОПЛИННО РАЗСЕЙВАНЕ: 5 W (максимум) при 24 V dc

Оперативен:

• ТЕМПЕРАТУРА:
  • FBM217: -20 до +70°C (-4 до +158°F)
  • Завършващ монтаж PVC: -20 до +50°C (-4 до +122°F)
  • Терминиращ монтаж PA: -20 до +70°C (-4 до +158°F)
• ОТНОСИТЕЛНА ВЛАЖНОСТ: 5 до 95% (без кондензация)
• НАДМОРСКА ВИСОЧИНА: -300 до +3000 m (-1000 до +10 000 фута)

Съхранение:

• ТЕМПЕРАТУРА: -40 до +70°C (-40 до +158°F)
• ОТНОСИТЕЛНА ВЛАЖНОСТ: 5 до 95% (без кондензация)
• НАДМОРСКА ВИСОЧИНА: -300 до +12 000 m (-1 000 до +40 000 фута)

Замърсяване:

• Подходящ за използване в среда от клас G3 (тежка), както е дефинирана в стандарта ISA S71.04, въз основа на тестване на експозиция съгласно стандарт EIA 364-65, клас III.

Вибрация:

• 0,75 m/S2 (5 до 500 Hz)
