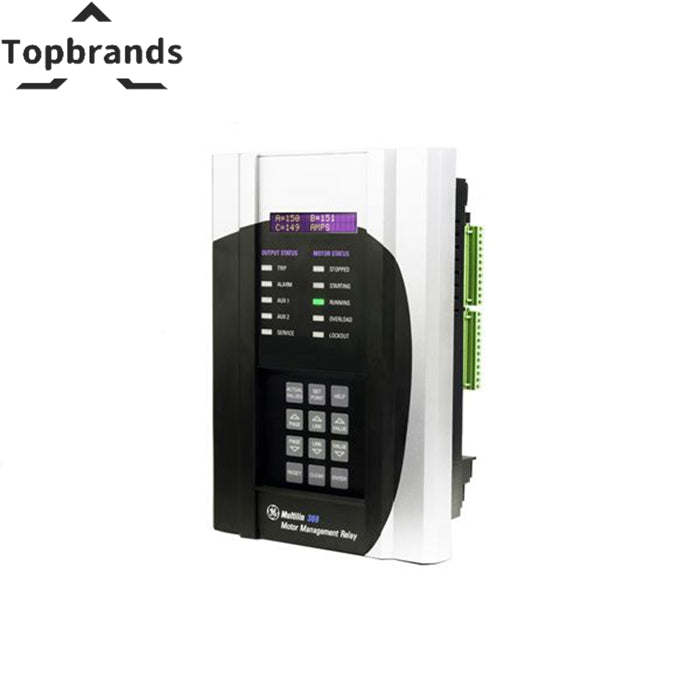

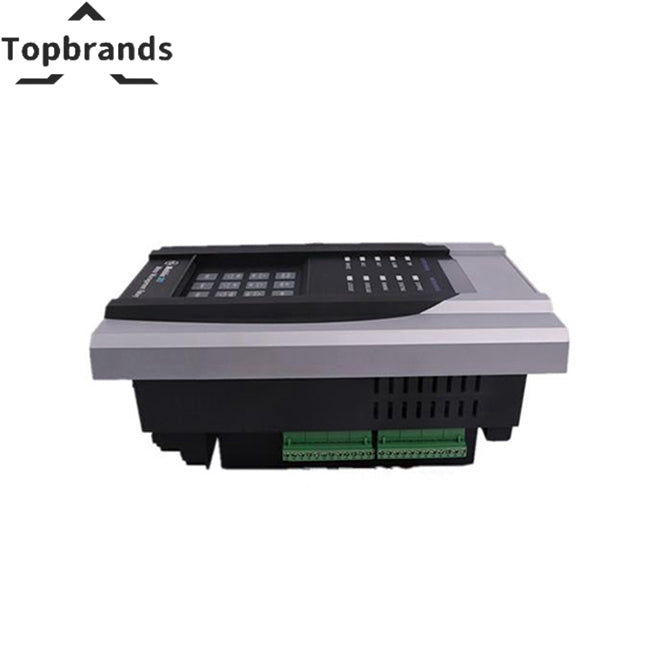

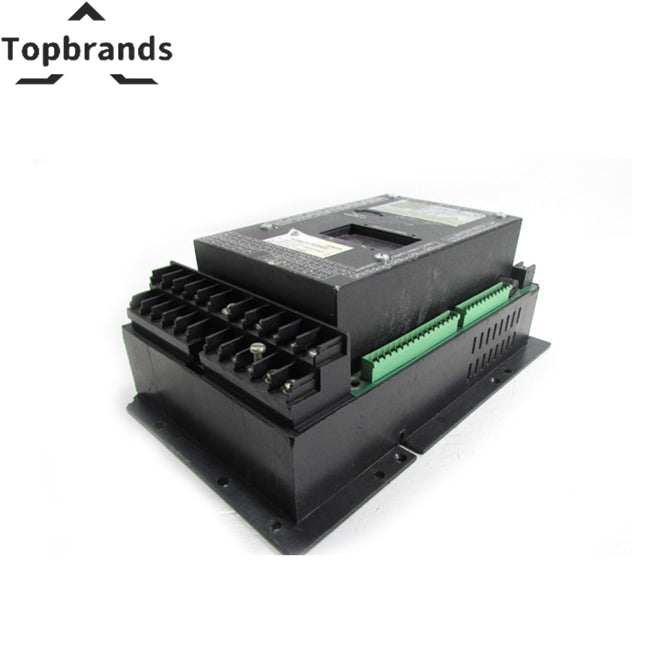

369-HI-R-M-0-0 | Allgemeine Elektrik | GE Multilin | Motormanagement-Relais

Die Spezifikationen des Motormanagementrelais 369:

Eingaben

• Steuerleistung:

  • Niedriger Bereich:
    • DC: 20 bis 60 V DC
    • AC: 20 bis 48 V AC bei 50/60 Hz
  • Hohe Reichweite:
    • Gleichstrom: 50 bis 300 V Gleichstrom
    • Wechselstrom: 60 bis 265 V Wechselstrom bei 50/60 Hz
  • Leistung:
    • Nennleistung: 20 VA
    • Maximal: 65 VA
  • Überfall:
    • Nicht ausfallsichere Auslösung: 200 ms
    • Ausfallsichere Auslösung: 100 ms

• Sicherung:

  • Typ: T 3,15 A H 250 V (5 × 20 mm)
  • Zeitverzögerung: Hohes Abschaltvermögen

• Phasenstromeingänge (CT):

  • CT-Eingang (Nennwert): 1 A und 5 A sekundär
  • CT-Primär: 1 bis 5000 A
  • Reichweite:
    • Für 50/60 Hz Nennfrequenz: 0,05 bis 20 × CT-Primärverstärker
    • Für variable Frequenz: 0,1 bis 20 × CT-Primärverstärker
  • Vollausschlag: 20 × CT-Primärverstärker oder maximal 65535 A
  • Frequenz: 20 bis 100 Hz
  • Konvertierung: True RMS, 1,04 ms/Sample
  • Genauigkeit:
    • Bei ≤ 2 × CT:
      • ±0,5 % von 2 × CT für 50/60 Hz Nennfrequenz
      • ±1,0 % von 2 × CT für variable Frequenz (für Sinuswellenformen)
    • Bei > 2 × CT:
      • ±1,0 % von 20 × CT für 50/60 Hz Nennfrequenz
      • ±3,0 % von 12 × CT oder weniger für variable Frequenz (für Sinuswellenformen)

Bedienelemente

• Start mit reduzierter Spannung:

  • Übergangsniveau: 25 bis 300 % FLA in Schritten von 1
  • Übergangszeit: 1 bis 250 Sekunden in Schritten von 1
  • Übergangssteuerung: Strom, Timer, Strom und Timer

• Automatischer Neustart bei Unterspannung:

  • Aufnahme-/Wiederherstellungsstufe: 0,50 bis 1,00 × bewertet in Schritten von 0,01
  • Stromausfallzeit beim sofortigen Neustart: 100 bis 500 ms in Schritten von 100 ms
  • Verzögerung 1 Neustart-Stromausfallzeit: 0,1 bis 10 s in Schritten von 0,1 s oder AUS
  • Verzögerung 1 Neustartzeitverzögerung: 0 bis 1200,0 s in Schritten von 0,2 s
  • Verzögerung 2 Neustart Stromausfallzeit: 1 bis 3600 s in Schritten von 1 s, Aus oder Unbegrenzt
  • Verzögerung 2 Neustartzeitverzögerung: 0 bis 1200,0 s in Schritten von 0,2 s
  • Zeitgenauigkeit: ± 200 ms (1 bis 9 Sekunden bei Verlust der Steuerleistung)

Umweltspezifikationen

• Umgebungstemperatur:

  • Betriebsbereich: -40°C bis +60°C
  • Lagerbereich: -40°C bis +80°C
  • T-Code-Bewertung: T4A (nur für MOD 502)

• Feuchtigkeit:

  • Bis zu 95 % nicht kondensierend

• Staub/Feuchtigkeit:

  • IP50
