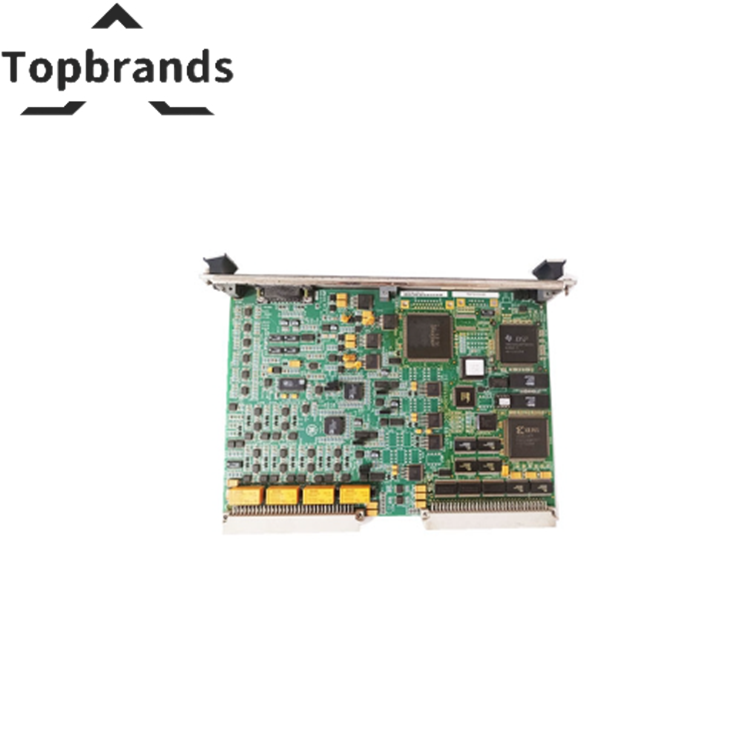

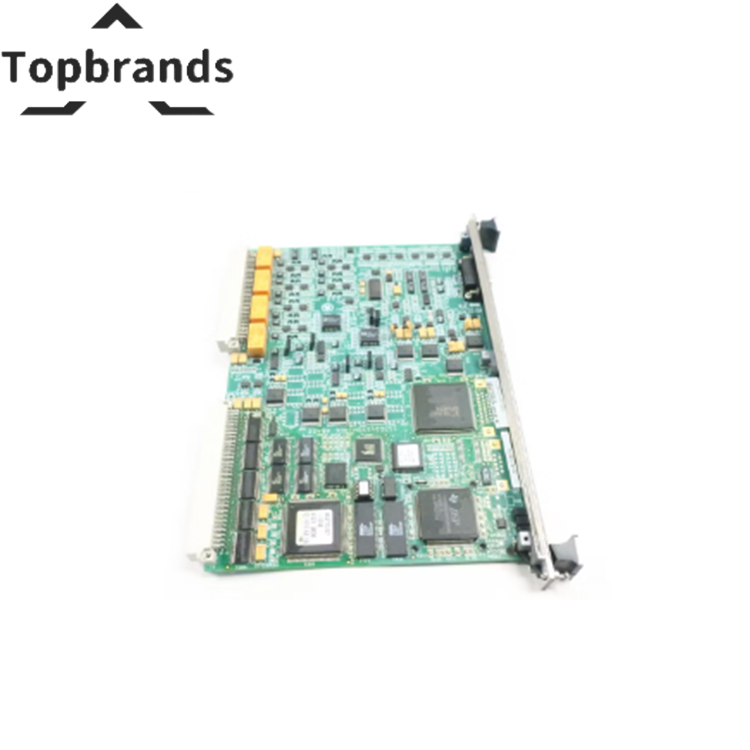

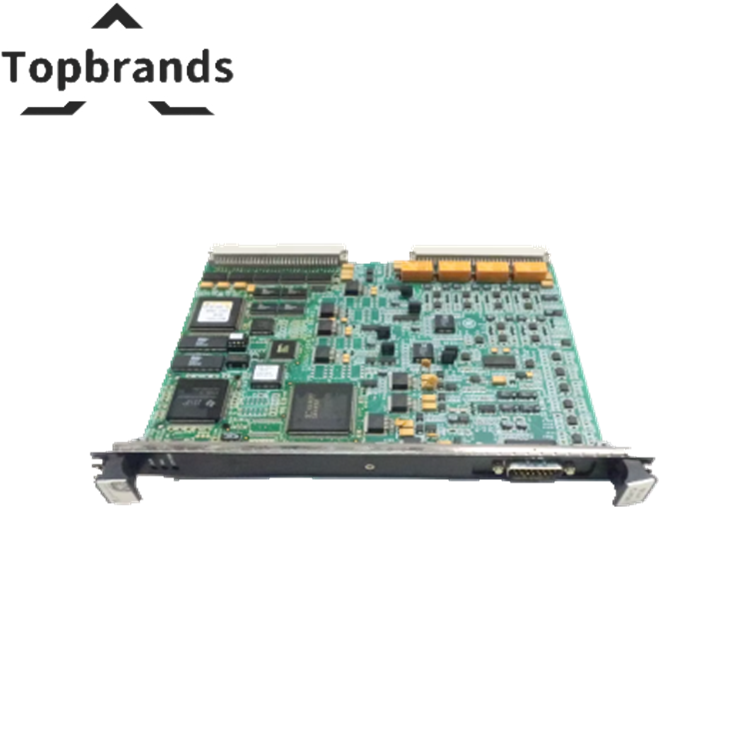

Turbinensteuermodul GE Mark VI IS200VSVOH1BDC

Beschreibung

Die IS200VSVOH1BDC ist eine von GE Industrial Systems entwickelte Servosteuerkarte, die speziell für den Einsatz in Servoventil-Schnittstellenanwendungen oder mit Impulsraten- (Geschwindigkeits-)Eingängen entwickelt wurde. Diese Karte spielt eine entscheidende Rolle in den Steuerungssystemen von Dampf- oder Gasturbinen und gewährleistet einen präzisen Betrieb und eine präzise Steuerung.

Technische Spezifikationen

• Modellnummer: IS200VSVOH1BDC
• Revision: BDC
• Hersteller: GE Industrial Systems, General Electric Company US
• Modelltyp: Servo-Steuerkarte
• Anwendungsspezifische E/A: Servoventilschnittstelle
• Anzahl der Spulenservos: 2 oder 3; 3 für TMR-Anwendungen
• Frequenzbereich für Pulsfrequenzeingänge: 2-14 kHz
• Funktionales Akronym/Abkürzung: VSVO
• LEDs: 3 (Betrieb, Fehler, Status)
• Antriebstyp: Dampf- oder Gasturbinen
• Geschwindigkeitssensor: Aktiv oder Passiv
• Ausreichender Empfindlichkeitsbereich: 2 Hz

Hauptmerkmale

• Servoventil-Schnittstelle E/A:

  • Der IS200VSVOH1BDC ist mit Servoventil-E/As verbunden und bietet wählbare Stromtreiber und Rückmeldungen von LVDRs, LVDTs sowie Impulsrateneingänge von Flussteiler-Rückmeldungen.

• Pulsfrequenzeingänge:

  • Bei Verwendung mit Impulsfrequenzeingängen arbeitet die Karte in einem Frequenzbereich von 2 bis 14 kHz, ideal für die Rückmeldung von Flussteilern in Servoschleifen.
  • Die VSVO-Karte ist mit aktiven und passiven Geschwindigkeitssensoren verbunden und kann bei Verwendung mit einem Backup-Schutzmodul zwei zusätzliche passive Geschwindigkeitssensoren unterstützen.

• Spulenservo-Konfiguration:

  • Die Karte unterstützt entweder 2- oder 3-Spulen-Servos, wobei 3-Spulen-Konfigurationen hauptsächlich in TMR-Anwendungen (Triple Modular Redundancy) verwendet werden und eine verbesserte Redundanz und Zuverlässigkeit bieten.

• Servokanäle:

  • Typischerweise nutzt der IS200VSVOH1BDC vier Servokanäle, von denen jeder bis zu drei LVDT/LVDR-Feedbacksensoren unterstützen kann.
  • Die Feedback-Auswahl kann in der Software konfiguriert werden und bietet die Optionen „Median Select“, „High Select“ oder „Low Select“.
  • Die Servostromausgänge dieses Modells sind bidirektional und gewährleisten so eine vielseitige und präzise Steuerung.

• LVDT/LVDR-Sensoren:

  • Für TMR-Anwendungen werden mindestens zwei LVDT/LVDR-Sensoren empfohlen, da jeder Sensor eine AC-Erregerquelle benötigt.
