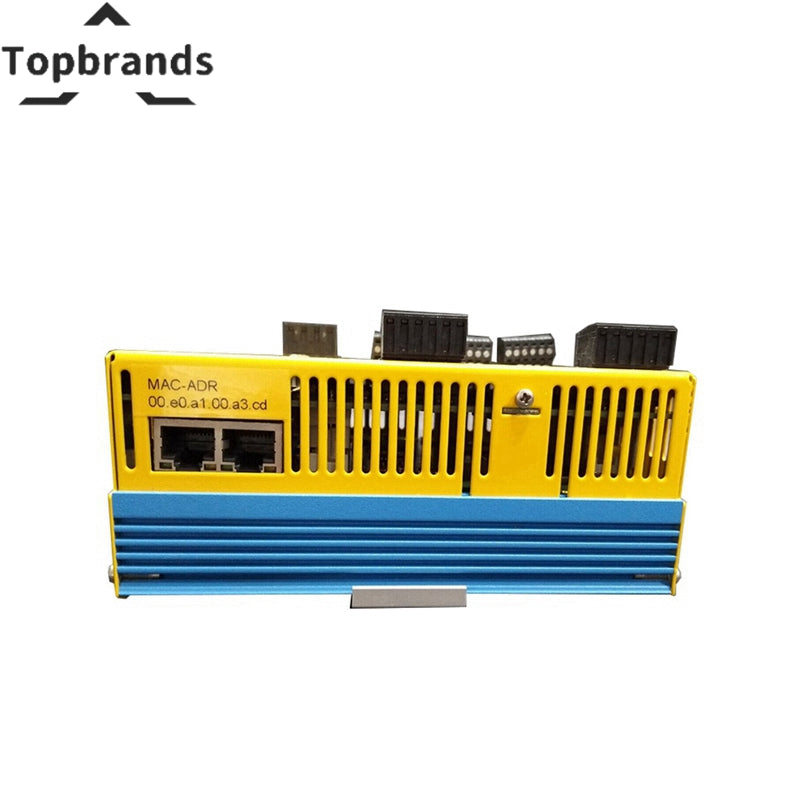

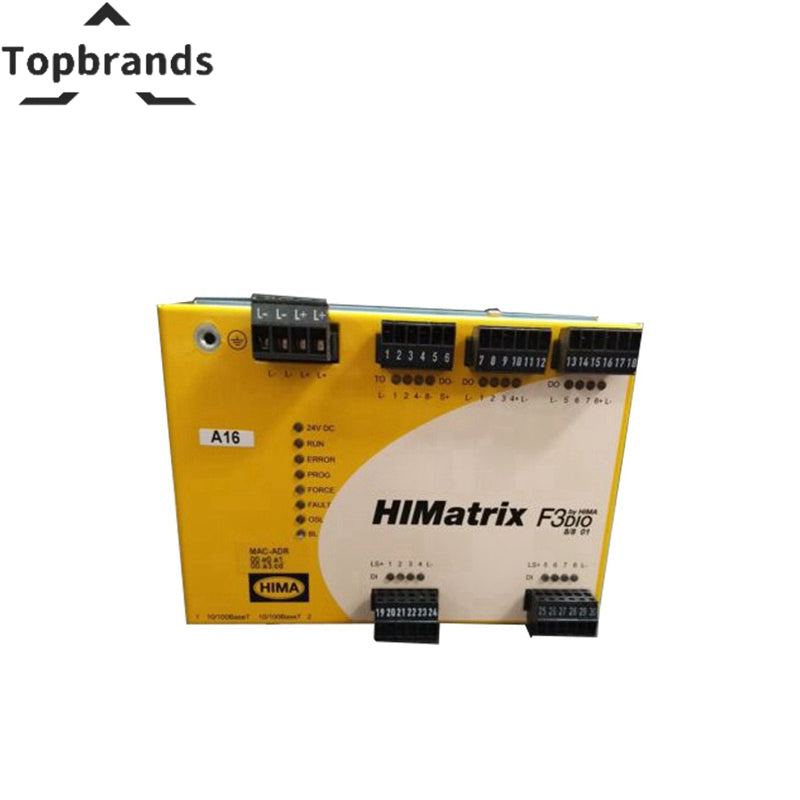

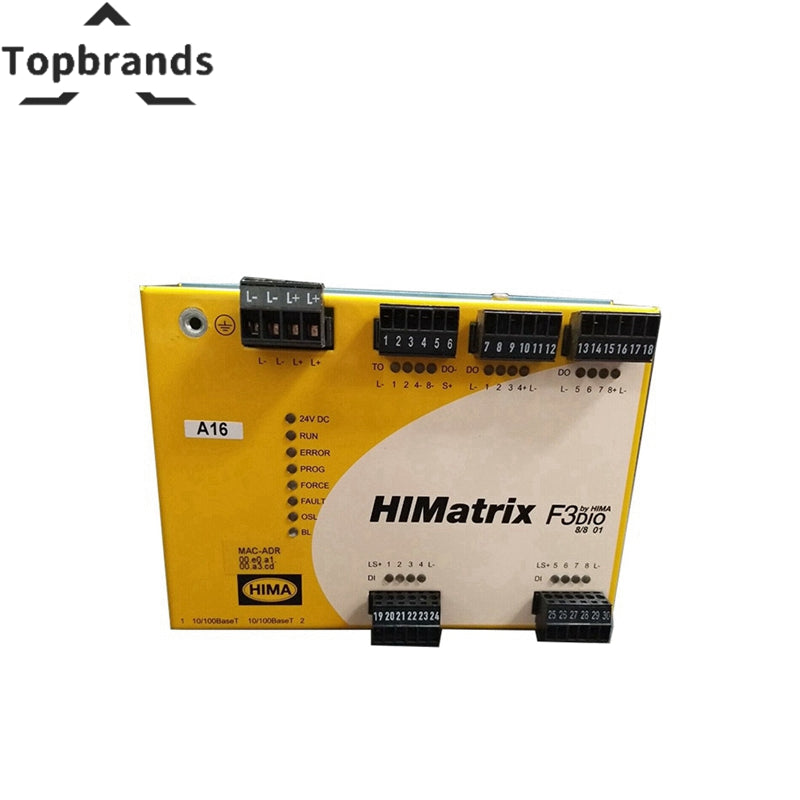

HIMA | F3 DIO 8/8 01 | HIMatrix | Sicherheitsgerichtete Steuerung

Allgemeine Spezifikation:

• Reaktionszeit (Ethernet-Schnittstellen): ≥ 10 ms
• Ethernet-Schnittstellen: 2 x RJ-45, 10BASE-T/100BASE-Tx mit integriertem Switch
• Betriebsspannung:
  • 24 VDC, -15...+20%
  • Aus einem Netzteil mit sicherer Isolierung gemäß IEC 61131-2
• Aktueller Eingang:
  • Max. 8 A (bei maximaler Belastung)
  • Leerlauf: ca. 0,4 A bei 24 V
• Sicherung (extern):
  • Ja
  • 10 A träge (T)
• Backup-Batterie: Keine
• Betriebstemperatur: 0...+60 °C
• Lagertemperatur: -40...+85 °C
• Schutzart: IP20
• Maße:
  • Breite: 152 mm (mit Gehäuseschrauben)
  • Höhe: 114 mm (mit Befestigungsbolzen)
  • Tiefe: 66 mm (mit Erdungsschraube)
• Gewicht: ca. 1 kg

Spezifikationen für digitale Eingänge:

• Anzahl Eingänge: 8 (nicht galvanisch getrennt)

• Hohes Level:

  • Spannung: 15...30 VDC
  • Stromaufnahme: ≥ 2 mA bei 15 V

• Niedriges Niveau:

  • Spannung: max. 5 VDC
  • Stromaufnahme: max. 1,5 mA (1 mA bei 5 V)

• Schaltpunkt: Versorgung: typ. 7,5 V

• Liefern: 2 x 20 V / 100 mA (bei 24 V), kurzschlussfest

Spezifikationen für digitale Ausgänge (DO+ und DO-):

• Anzahl Ausgänge (DO+): 8 (nicht galvanisch getrennt)

• Schalten (DO+): L+ schaltend

• Gemeinsamer Boden (DO+): L-

• Anzahl Ausgänge (DO-): 2 (nicht galvanisch getrennt)

• Schalten (DO-): L-Schaltung

• Gemeinsamer Boden (DO-): S+

• Ausgangsspannung (DO+):

  • ≥ L+ minus 2 V
