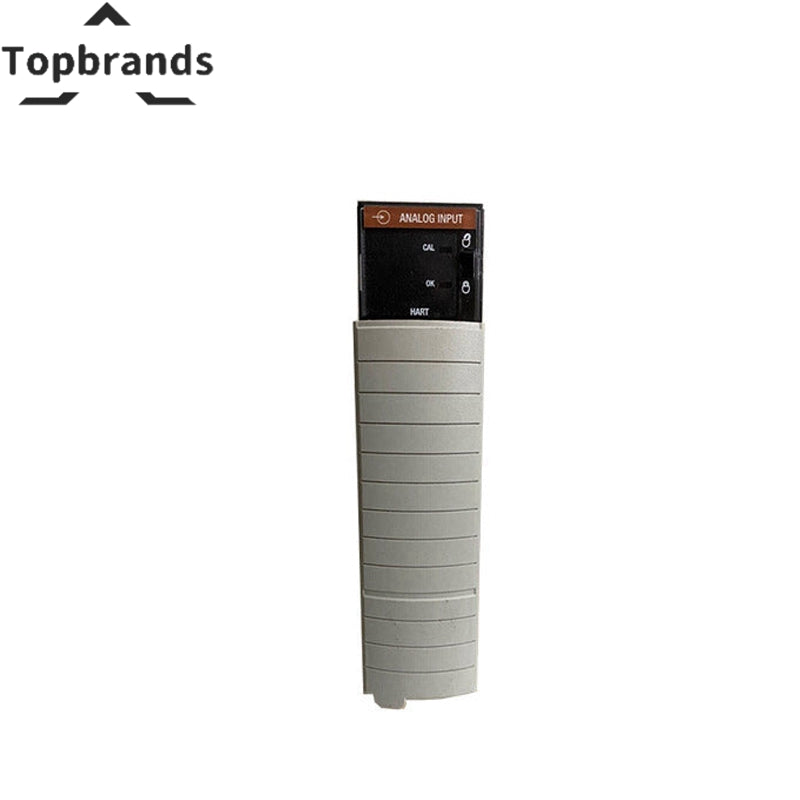

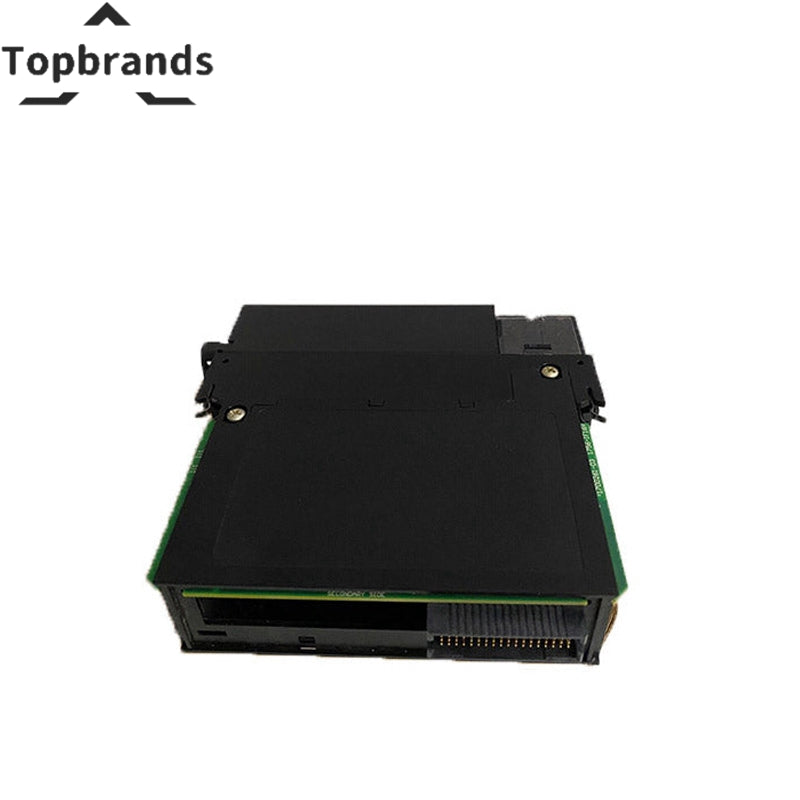

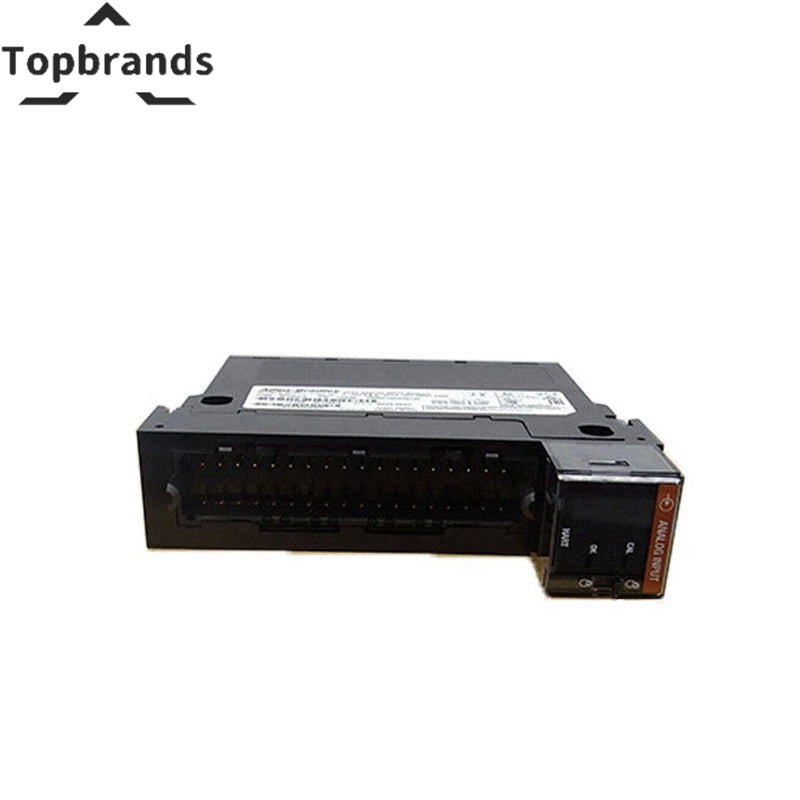

1756-IF16 | Allen Bradley | ControlLogix EtherNet/IP | Módulos de E/S analógicas

Especificaciones ambientales:

Temperatura, funcionamiento

• IEC 60068-2-1 (Prueba Ae, funcionamiento en frío)
• IEC 60068-2-2 (Prueba, funcionamiento con calor seco)
• IEC 60068-2-14 (Prueba Nb, variación de temperatura de funcionamiento)
• 0 °C

Temperatura, aire circundante, máx.

• 60°C (140°F)

Temperatura, fuera de funcionamiento

• IEC 60068-2-1 (Prueba Ab, frío sin empaquetar y sin funcionar)
• IEC 60068-2-2 (Prueba Bb, calor seco sin empaquetar y no operativo)
• IEC 60068-2-14 (Prueba Na, choque térmico sin embalaje y fuera de funcionamiento)
• -40…+85 °C (-40…+185 °F)

Humedad relativa

• IEC 60068-2-30 (Prueba Db, calor húmedo sin empaquetar)
• 5…95% sin condensación

Vibración

• IEC 60068-2-6 (Prueba Fc, funcionamiento)
• 2 gramos a 10…500 Hz

Choque, funcionamiento

• IEC 60068-2-27 (Prueba Ea, choque sin empaquetar)
• 30 gramos

Choque, fuera de funcionamiento

• IEC 60068-2-27 (Prueba Ea, choque sin empaquetar)
• 50 gramos (30 gramos)

Emisiones IEC 61000-6-4

Inmunidad ESD

• CEI 61000-4-2
• Descargas de contacto de 6 kV
• Descargas al aire de 8 kV

Inmunidad a RF radiada

• CEI 61000-4-3
• 10V/m con onda sinusoidal de 1 kHz 80% AM de 80…2000 MHz
• 10 V/m con 200 Hz 50 % Pulso 100 % AM a 900 MHz
• 10V/m con 200 Hz 50% Pulso 100% AM @ 1890 MHz
• 3V/m con onda sinusoidal de 1 kHz 80% AM de 2000…2700 MHz

Inmunidad EFT/B

• CEI 61000-4-4
• ±2 kV a 5 kHz en puertos de señal

Inmunidad transitoria contra sobretensiones

• CEI 61000-4-5
• ±2 kV línea-tierra (CM) en puertos blindados

Inmunidad a RF conducida

• CEI 61000-4-6
• 10 V rms con onda sinusoidal de 1 kHz 80 % AM desde 150 kHz…80 MHz
