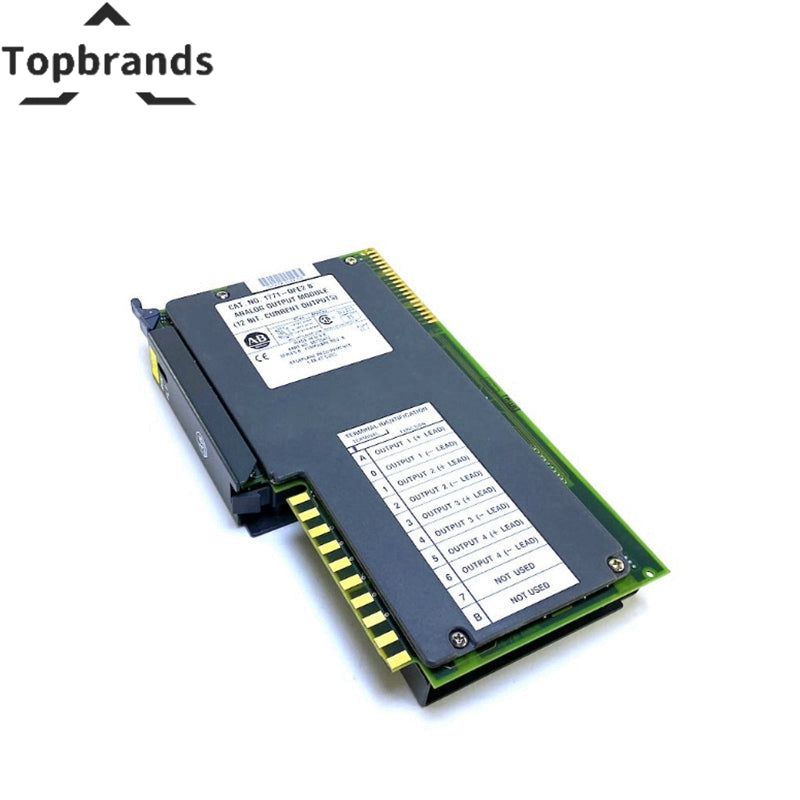

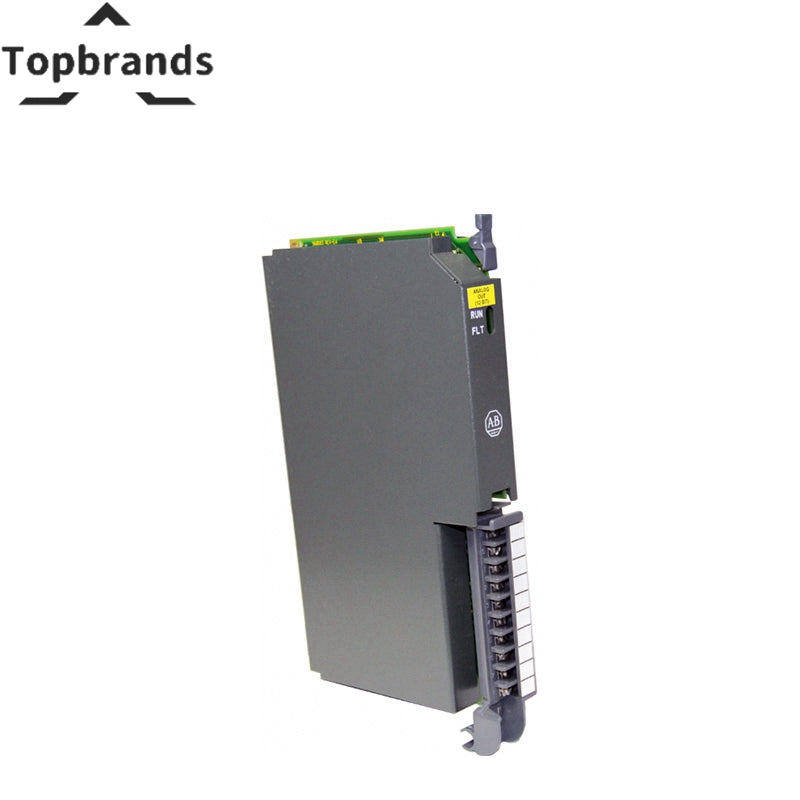

Las especificaciones del módulo de salida analógica Allen-Bradley 1771-OFE2:
-
Salidas por Módulo: 4 Módulos Aislados Individualmente
-
Ubicación: Chasis de E/S Boletín 1771: una ranura
-
Rangos de voltaje de salida (nominal) :
- 1771-0FE1: +1 a +5 VCC, -10 a +40 VCC, 0 a +10 VCC
-
Corriente de salida (máxima): 10 mA por canal en modo voltaje (1771-OFE1)
-
Rangos de corriente de salida (nominales) :
- 1771-0FE2: 4 a +20 mA, 5 V CC
- 1771-0FE3: 0 a +50 mA, 12,5 V CC
-
Resolución digital: Binario de 12 bits - 1 parte en 4095
-
Capacitancia de salida :
- Salidas de voltaje: 0.01pF
- Salidas de corriente: 0.022pF
-
Impedancia de salida :
- <0,25 ohmios para salidas de voltaje sin incluir la resistencia del escurrido de contactos
-
1,5 megaohmios para salidas de corriente
-
Impedancia máxima de bucle en el modo actual:
- 1771-0FE2: Resistencia de carga de hasta 1200 ohmios
- 1771-0FE3: Resistencia de carga de hasta 400 ohmios
-
Protección contra sobrecarga de salida: las salidas MI están protegidas contra condiciones de carga de cortocircuito que no exceden un minuto.
-
Alimentación del plano posterior :
- 1771-0FE1: 1,50A
- 1771-0FE2: 1,50A
- 1771-0FE3: 2,50A
-
Disipación de energía:
- 1771-0FE1: 7,9W
- 1771-0FE2: 7,9W
- 1771-0FE3: 19,1W
-
Disipación térmica:
- 1771-0FE1: 26,9 BTU/h
- 1771-0FE2: 26,9 BTU/h
- 1771-0FE3: 44,5 BTU/h
-
Disipación de energía de la ranura adyacente: 10 vatios (máx.)
-
Voltaje de aislamiento: Probado a 850 V CC para este convertidor D/A
-
Tiempo de establecimiento: 0,8 a 1,5 máximo para una carga resistiva
-
Velocidad de exploración interna: 8,0 ms para todos los canales que utilizan datos BCD y escala, 1,6 ms para todos los canales que utilizan datos binarios y sin asientos
-
Precisión (incluidas linealidad, ganancia y compensación a 25 °C):
- 443,1% de la escala completa +112 LSD (modo BCD)
- +1/2 LSB (Modo BINARIO)
-
Coeficiente de temperatura: +50 ppm/°F de rango de escala completa
