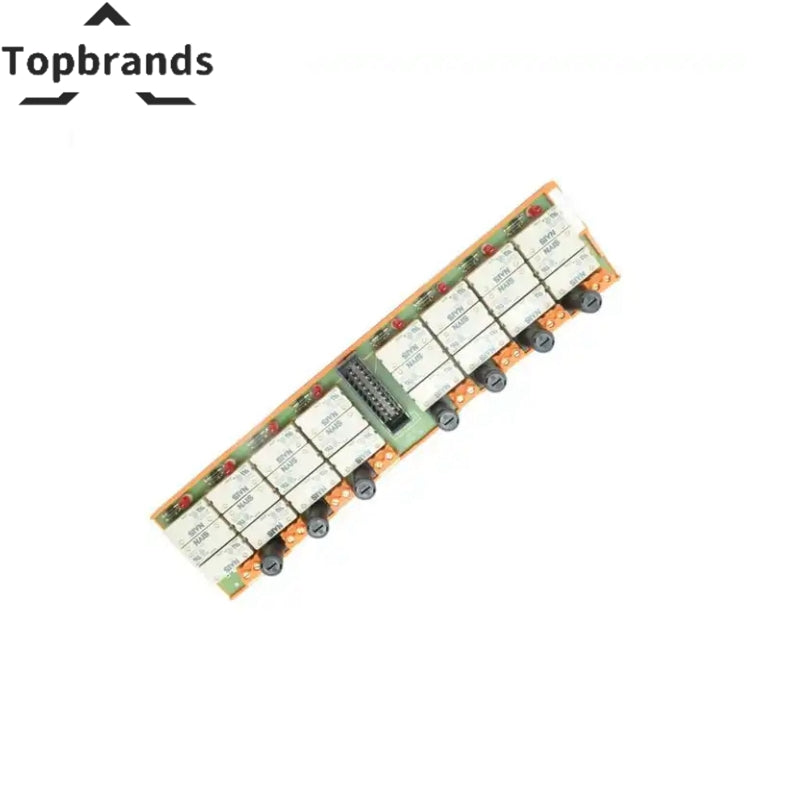

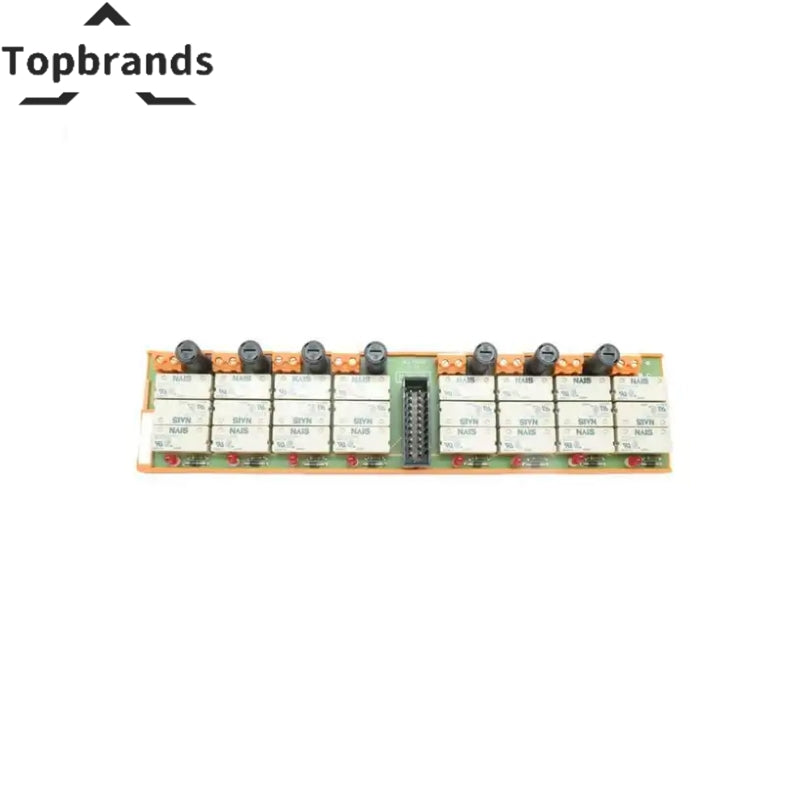

FC-TSRO-0824 | mielwell | Conjunto de terminación de campo de salida digital

Descripción:

El módulo de conjunto de terminación de campo TSRO-0824 es la interfaz entre el cable de interconexión del sistema SICC-0001/Lx y el cableado de campo externo (terminales de tornillo). Tiene ocho canales de salida seguros libres de potencial basados ​​en relés adecuados para aplicaciones hasta SIL3 inclusive sin el uso de exclusiones de fallas. TSRO-0824 cumple con los requisitos de seguridad para uso general en las clases de requisitos de seguridad SIL3 según se define en IEC 61508.

El TSRO-0824 tiene contactos de salida flotantes, no comunes, que se pueden cablear de forma independiente. Cada canal de salida consta de:

• Tres relevos
• Un contacto de campo NO fusionado (5 AT, acción lenta)
• Un LED de indicación de estado

Especificaciones del módulo TSRO-0824:

• Números de tipo:
  • FS-TSRO-0824 V1.1
  • FC-TSRO-0824 V1.1
• Aprobaciones:
  • CE
  • UL
  • TUV
  • CSA
• Clase de seguridad:
  • Hasta SIL3 inclusive

Especificaciones de entrada

• Voltaje de entrada nominal:
  • 24 Vcc
• Voltaje de entrada máximo:
  • 36 Vcc
• Voltaje de activación del relé:
  • 19,2 Vcc
• Corriente de entrada:
  • Normalmente 40 mA a 24 V CC

Especificaciones de salida

• Número de canales de salida:
  • 8
• Corriente de salida máxima:
  • 5 A (fusible)
• Corriente de salida mínima:
  • 1mA y 5V
• Voltaje máximo de salida:
  • 250 Vca / 250 Vcc
• Carga máxima conmutada:
  • 1250 VA / 150 W

Fusibles

• Clasificación:
  • 5 AT (acción lenta)
• Dimensiones:
  • 5 × 20 mm (0,2 × 0,78 pulgadas)

Especificaciones físicas

• Dimensiones del módulo:
  • 300 × 70 × 60 mm (largo × ancho × alto)
  • 11,81 × 2,76 × 2,36 pulgadas (largo × ancho × alto)
• Rieles DIN EN:
  • TS32/TS35 x 7,5
• Longitud del carril usado:
  • 301 milímetros (11,85 pulgadas)
• Terminación:
  • Terminales de tornillo
    • Máx. diámetro del cable: 2,5 mm² (AWG 14)
    • Longitud de la tira: 7 mm (0,28 pulgadas)
    • Par de apriete: 0,5 Nm (0,37 lb-pie)

Especificaciones ambientales

• Temperatura ambiente:
  • –5°C a +60°C (23°F a 140°F)

Aislamiento

• Bobina a contacto:
  • 4000 Vca
• Contacto a contacto:
  • 1200 VCA

Especificaciones de contacto de relé

• Carga de conmutación máxima:
  • 250 Vca, 5 A
  • 24 VCC, 5 A
  • 48 VCC, 1 A
  • 110 VCC, 500 mA
• Frecuencia máxima de conmutación:
  • 20Hz
• Vida esperada:
  • Consulte la Figura 396 en la página 642 (no proporcionada aquí)
• Material de contacto:
  • Destello de oro sobre aleación de plata.
