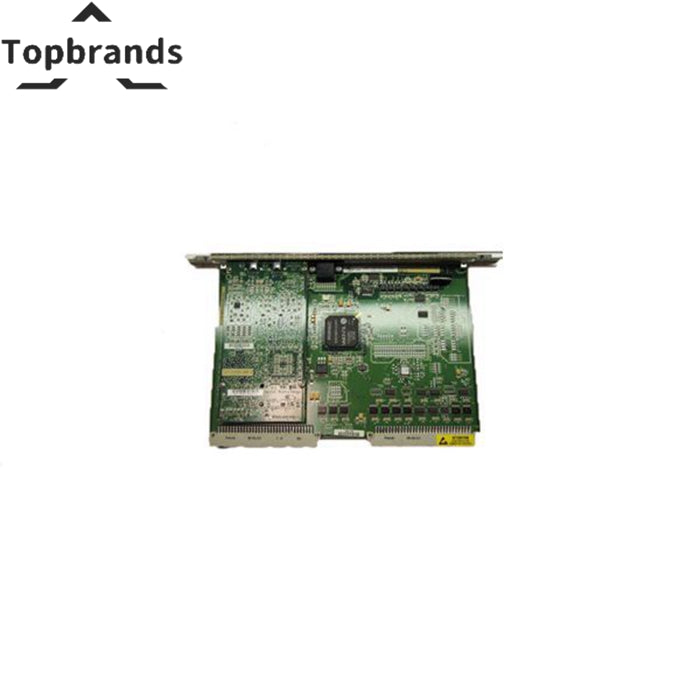

GE FANUC | IC698ETM001 | Módulo de interfaz Ethernet

Módulo de interfaz Ethernet GE Fanuc IC698ETM001

El IC698ETM001 es un módulo de interfaz Ethernet diseñado para comunicación de alto rendimiento dentro de los sistemas de control RX7i de GE Fanuc. Admite una integración perfecta con otros sistemas de control y computadoras host de GE Intelligent Platforms.

Especificaciones técnicas

• Número de modelo : IC698ETM001
• Serie : VersaMax
• Fabricante : GE Fanuc
• Tipo de producto: Módulo de interfaz Ethernet

Actuación

• Velocidad del procesador Ethernet: 200 MHz
• Drenaje de corriente: 1,5 A máximo; 1.2 Un típico

especificaciones electricas

• Voltaje de funcionamiento: +5 VCC (desde la fuente de alimentación)
• Temperatura de funcionamiento: 0°C a +60°C (32°F a 140°F)

Conectividad

• Puertos Ethernet :
  • Dos puertos, 10BaseT/100BaseTX
  • Detección automática, conector RJ-45, hembra de 8 pines, blindado
• Número de direcciones IP : una
• Conmutador Ethernet integrado: Sí, permite la conexión en cadena de nodos Ethernet

Protocolos de comunicación

• IEEE 802.2: Control de enlace lógico Clase I
• IEEE 802.3: Control de acceso medio CSMA/CD, 10/100 Mbps

Puerto serial

• Tipo : RS-232 DCE
• Velocidad : 1200 - 115200 bps
• Conector: conector D, hembra de 9 pines

Indicadores

• LED :
  • MÓDULO OK
  • LAN EN LÍNEA
  • ESTADO
  • 100 ENLACE P1
  • 100 ENLACE P2
