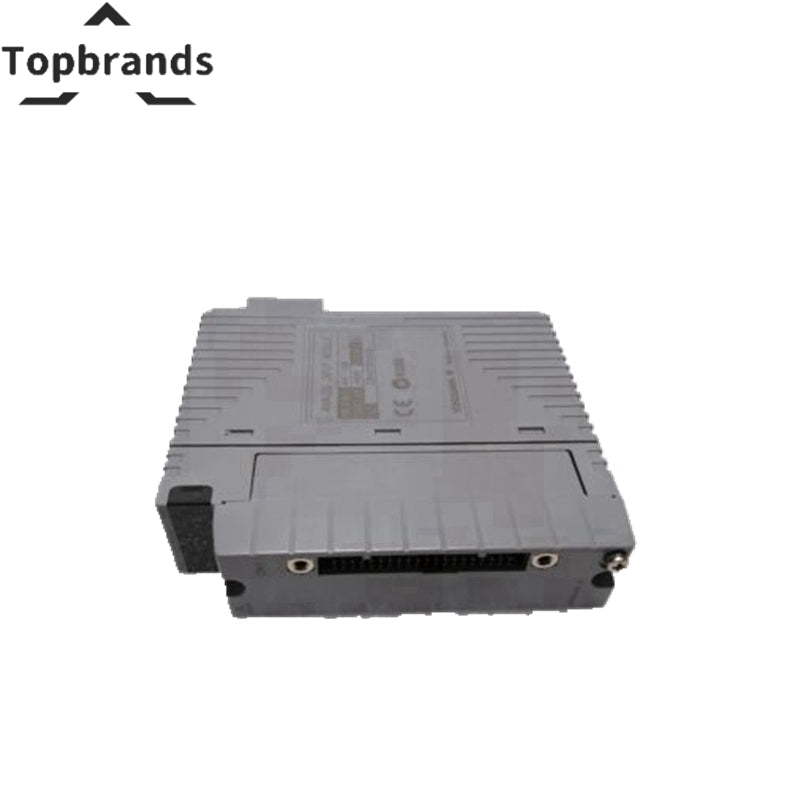

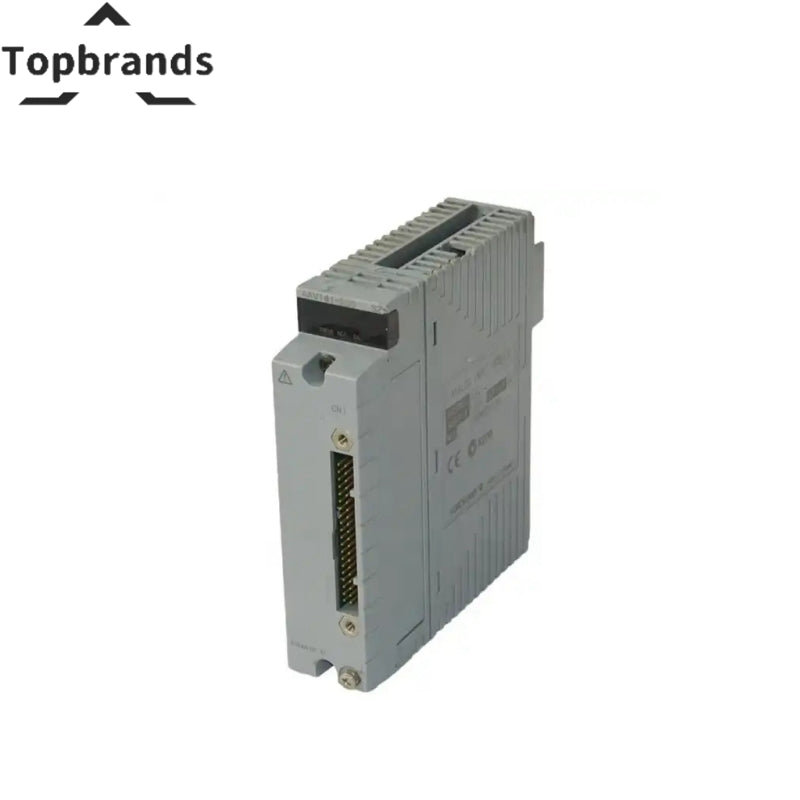

Módulo de entrada analógica Yokogawa AAI143-S53 (entrada de corriente)

Los módulos de E/S analógicas (con función de comunicación HART) se comunican con dispositivos de campo y almacenan datos analógicos y variables HART en el área de imagen de Entrada/Salida en el módulo de comunicación.

Un FCS hace referencia y configura la imagen de Entrada/Salida accediendo a los módulos de E/S analógicas (con función de comunicación HART).

El FCS utiliza los datos del dispositivo de campo a través de terminales de E/S del bloque de funciones de la misma manera que otras señales de E/S analógicas/digitales.

Especificaciones técnicas para el módulo Honeywell AAI143:

• Modelo: AAI143
• Número de canales de entrada: 16, aislados
• Señal de entrada: 4 a 20 mA
• Corriente de entrada permitida: 24 mA
• Voltaje soportado (entre la entrada y el sistema): 1500 V CA, durante 1 minuto
• Resistencia de entrada (encendido):
  • A 20 mA: 270 Ω
  • A 4 mA: 350 Ω
• Resistencia de entrada (apagado): 500 kΩ o más
• Precisión: ±16 µA
• Periodo de actualización de datos: 10 ms
• Fuente de alimentación del transmisor:
  • Mínimo: 19,0 V (a 20 mA)
  • Máximo: 25,5 V (a 0 mA, límite de corriente de salida: 25 mA)
• Configuración del transmisor de 2 o 4 cables: Para cada canal mediante el pin de configuración
• Deriva debido al cambio de temperatura ambiente: ±16 µA/10˚C
• Consumo máximo de corriente:
  • 230 mA (5 V CC)
  • 540 mA (24 V CC)
• Peso: 0,3 kilos
• Comunicación externa: Terminal de abrazadera de presión, cable conector MIL, cable dedicado (KS1)
• Comunicación HART: Disponible
