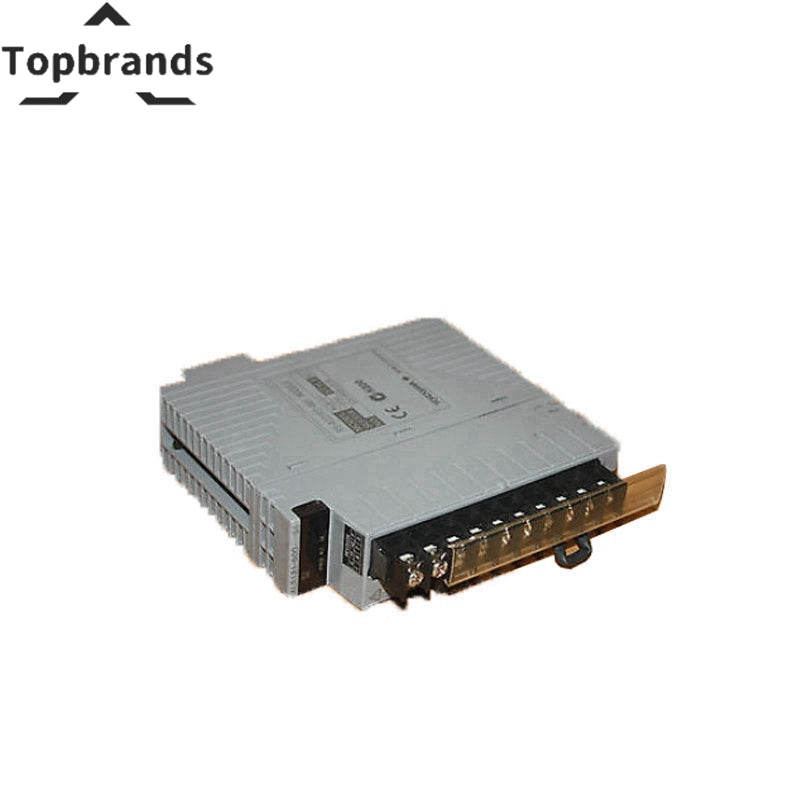

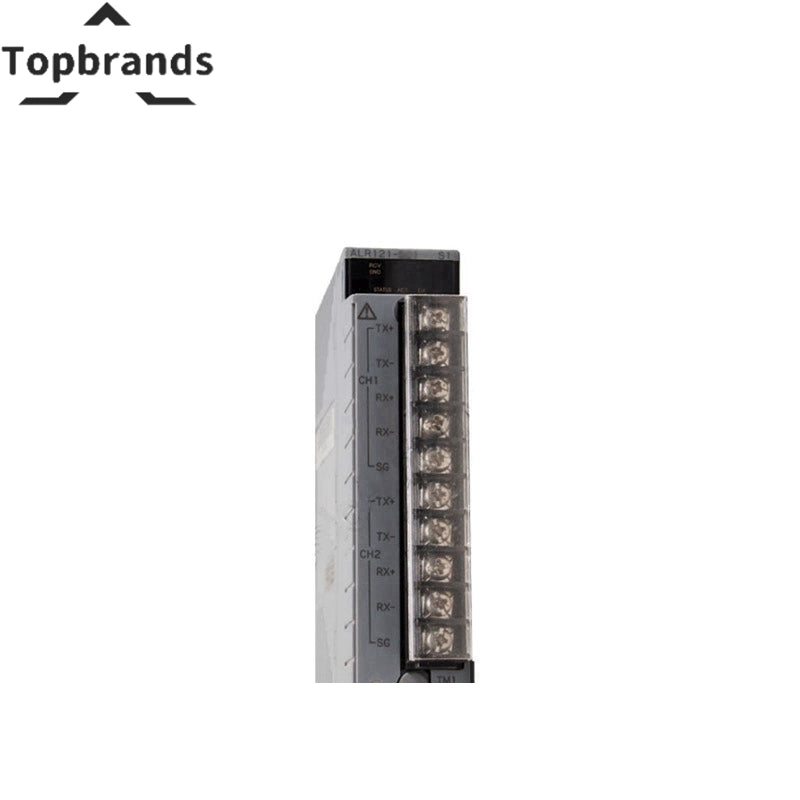

Módulo de comunicación serie Yokogawa ALR121-S00 Original nuevo

Módulo de comunicación serie Yokogawa ALR121-S00

Interfaz:

• ALR111: RS-232C
• ALR121: RS-422/RS-485

Método de conexión:

• ALR111: Punto a punto
• ALR121: Punto a punto (RS-422) o multipunto (RS-485)

Función de comunicación:

• Medio duplex

Método de sincronización:

• Sincronización inicio-parada

Velocidad de transmisión (bps):

• 1200/2400/4800/9600/19200/38400 (Nota: la velocidad depende de la función de comunicación, los subsistemas y el método de conexión).

Código de transmisión:

• ASCII/binario

Longitud del carácter:

• 7/8 bits

Longitud del bit de parada:

• 1/2 pedacitos

Comprobación de paridad:

• Ninguno/par/impar

Tiempo de retraso después de la transmisión de datos:

• 1 ms (tiempo para comenzar a recibir datos nuevamente después de la transmisión).

Distancia de transmisión:

• Máximo 15 m (para RS-232C)
• Máximo 1200 m (longitud total extendida, para RS-422/RS-485)

Metodo de instalacion:

• Montado en ANB10, ANB11, ANR10, AFF50, AFV10, AFV30 o AFV40

Cableado de E/S:

• Utilice cables AKB131, AKB132, AKB133, AKB134 o cable con blindaje de 3 pares (AKB161 o AKB162)
• Conexión de cableado mediante D-sub-9 pines (hembra x 2) o sujeta con tornillos M4 del bloque de terminales (5 polos x 2)

Consumo actual:

• 0.5A

Peso:

• 0,3 kilos
