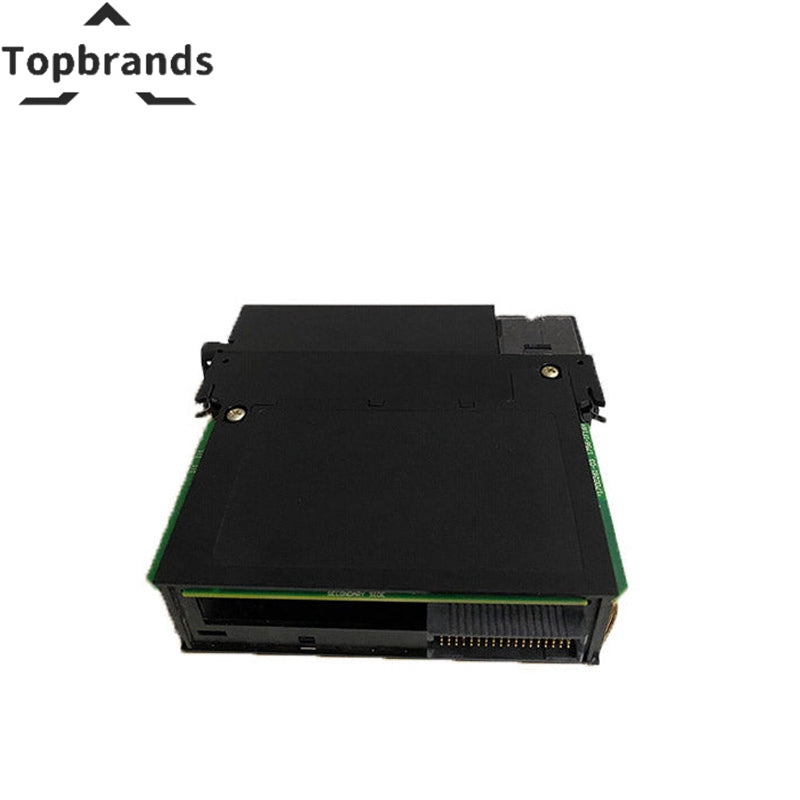

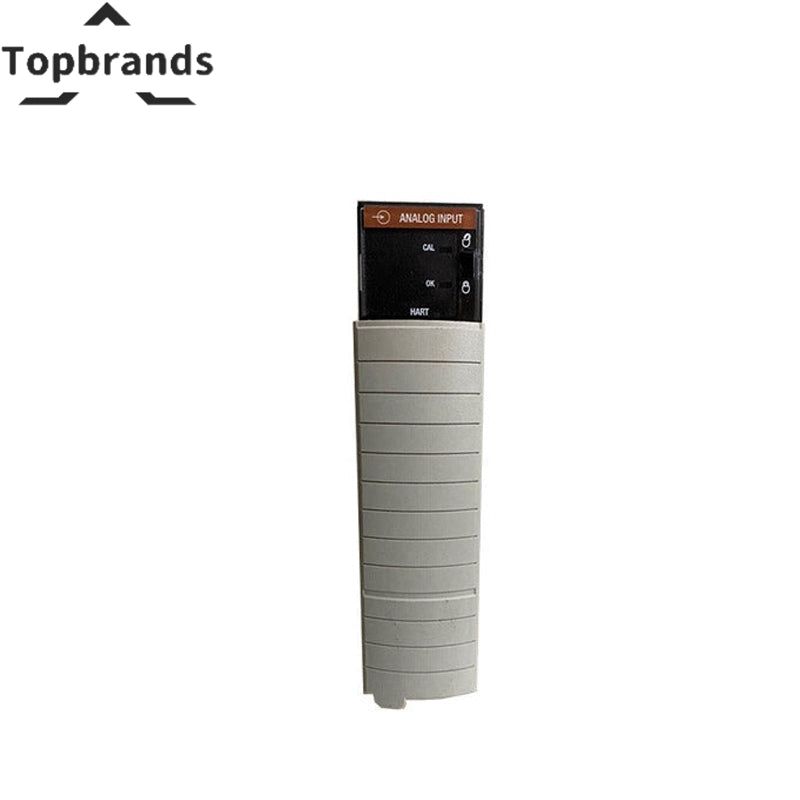

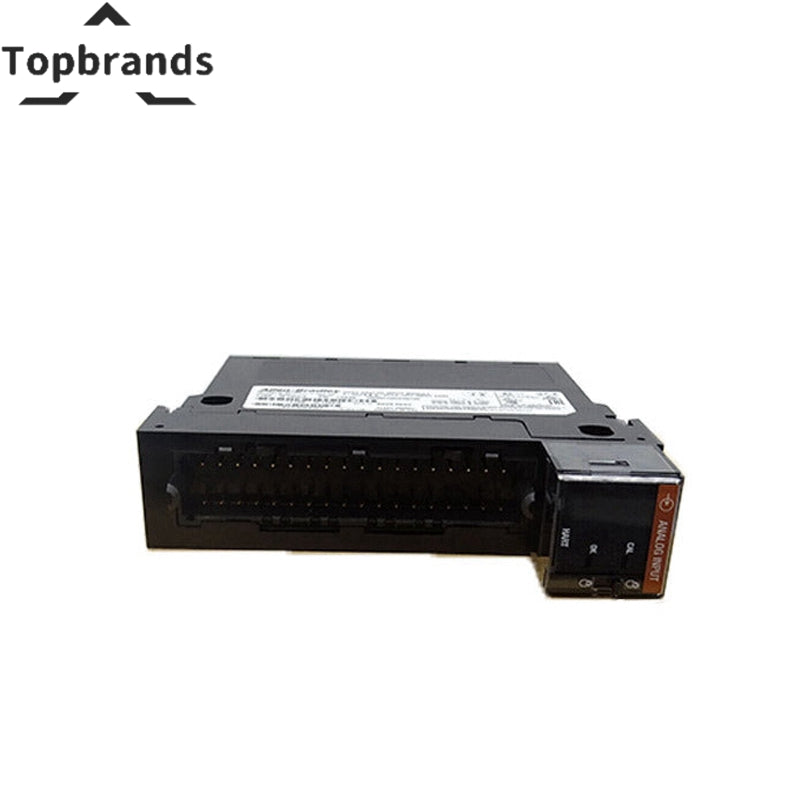

1756-IF16 | Allen-Bradley | ControlLogix EtherNet/IP | Analóg I/O modulok

Környezetvédelmi előírások:

Hőmérséklet, Működés

• IEC 60068-2-1 (Ae teszt, hidegen üzemelő)
• IEC 60068-2-2 (teszt, üzemi száraz hő)
• IEC 60068-2-14 (Nb. vizsgálat, a hőmérséklet működési változása)
• 0 °C

Hőmérséklet, környező levegő, max

• 60 °C (140 °F)

Hőmérséklet, nem működik

• IEC 60068-2-1 (Teszt Ab, Csomagolatlan, nem működő hideg)
• IEC 60068-2-2 (Bb teszt, csomagolatlan, nem működő száraz hő)
• IEC 60068-2-14 (Na-teszt, csomagolatlan, nem működő hősokk)
• -40…+85 °C (-40…+185 °F)

Relatív páratartalom

• IEC 60068-2-30 (Teszt Db, csomagolatlan nedves hő)
• 5…95% nem kondenzál

Rezgés

• IEC 60068-2-6 (Fc teszt, működés)
• 2 g @ 10…500 Hz

Sokkolás, működés

• IEC 60068-2-27 (Ea teszt, csomagolatlan sokk)
• 30 g

Sokkolás, nem működik

• IEC 60068-2-27 (Ea teszt, csomagolatlan sokk)
• 50 g (30 g)

Kibocsátások IEC 61000-6-4

ESD immunitás

• IEC 61000-4-2
• 6 kV-os kontaktkisülések
• 8 kV-os légkisülések

Sugárzott RF immunitás

• IEC 61000-4-3
• 10V/m 1 kHz-es szinuszhullámmal 80% AM 80…2000 MHz-től
• 10 V/m 200 Hz-en 50% impulzus 100% AM @ 900 MHz
• 10 V/m 200 Hz-en 50% impulzus 100% AM @ 1890 MHz
• 3V/m 1 kHz-es szinuszhullámmal 80% AM 2000…2700 MHz-től

EFT/B immunitás

• IEC 61000-4-4
• ±2 kV 5 kHz-en a jelportokon

Túlfeszültség átmeneti immunitás

• IEC 61000-4-5
• ±2 kV vezetékes földelés (CM) az árnyékolt portokon

Vezetett RF immunitás

• IEC 61000-4-6
• 10 V effektív 1 kHz-es szinuszhullámmal 80% AM 150 kHz…80 MHz
