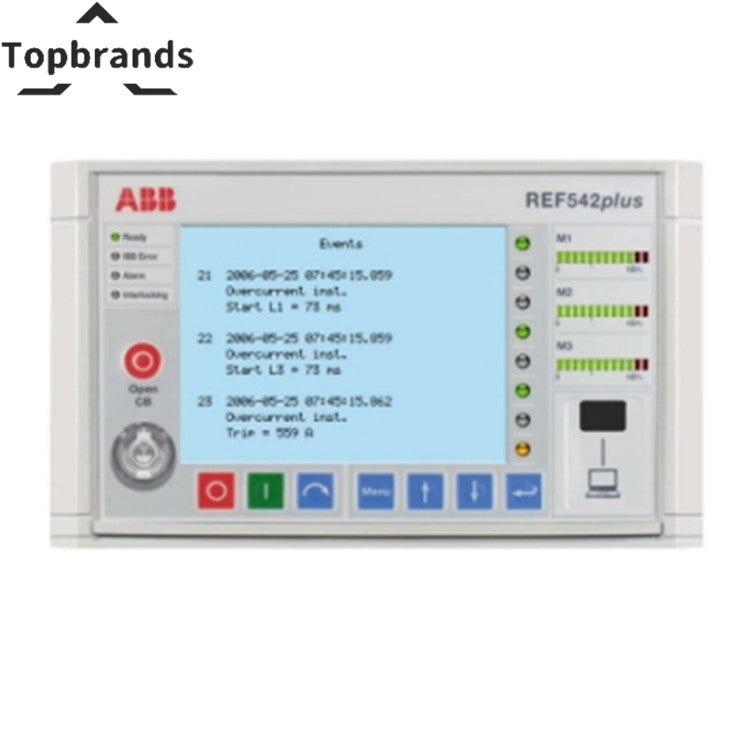

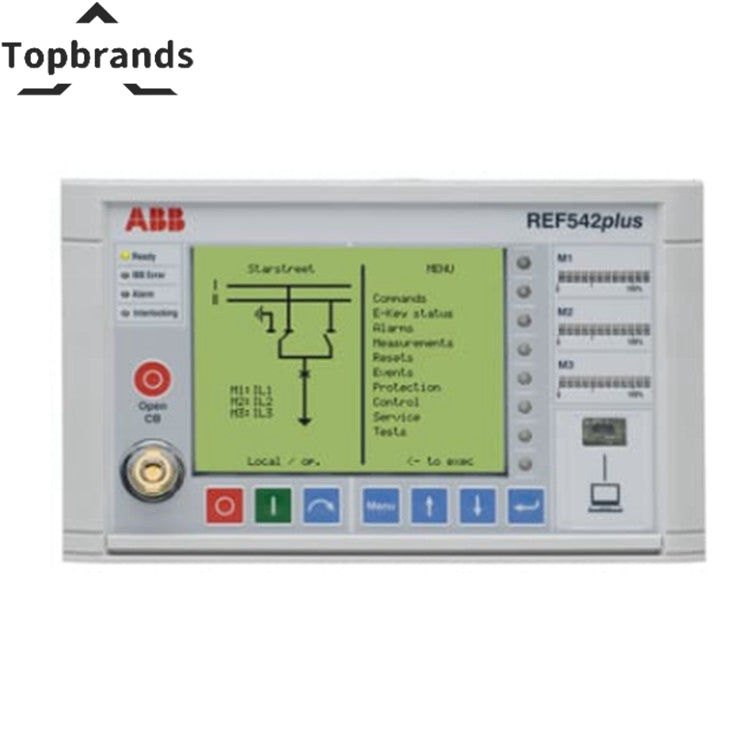

ABB REF542PLUS Bay Control and Protection Unit

Տեխնիկական տվյալներ և չափումներ

Քանակի դասի շրջանակ:

• Փուլային հոսանք, Երկրային հոսանք՝ 0,5, 0,1-4 դյույմ
• Գծային լարում, փուլային լարում՝ 0.5, 0.2-1.5 Vn
• Ակտիվ, ռեակտիվ էներգիա: 2
• Ակտիվ, ռեակտիվ, ակնհայտ հզորություն: 1
• Cosφ : 1, –1-ից +1
• Հաճախականությունը ՝ 0,02, 40-75 Հց

Պաշտպանության գործառույթները և շահագործման ժամանակը:

• Պաշտպանության գործառույթներ . Դաս 3
• Գործողության ժամանակ՝ 3 դաս կամ նվազագույնը ±15 ms
• Գնահատված հոսանք (In)՝ 0,2 Ա, 1 Ա կամ 5 Ա
• Գնահատված լարումը (չ)՝ 100 Վ - 125 Վ
• Գնահատված հաճախականությունը (fn)՝ 50 Հց կամ 60 Հց

ANSI ծածկագրի պաշտպանության գործառույթները և պարամետրերը:

• 68 Inrush Stabilization (միայն 50-ի և 51-ի հետ կապված).

  • N : 2.0-ից 8.0
  • M : 3.0-ից 4.0
  • Ժամանակը ՝ 200-ից 100,000 ms

• 68 Inrush Հարմոնիկ:

  • Նվազագույն ընթացիկ շեմը՝ 0,05-ից 40,00 x In
  • Խափանման ընթացիկ շեմը՝ 0,05-ից 40,00 x In
  • Հարմոնիկ հարաբերակցության շեմը՝ 5%-ից 50%

• 50 Գերհոսանք Ակնթարթային:

  • I>>> : 0,100-ից 40,000 x In
  • t : 15-ից 30,000 ms

• 51 Գերհոսանք Բարձր:

  • I>> : 0.05-ից 40.00 x In
  • t : 20-ից 300,000 ms

• 51 Գերհոսանք Ցածր:

  • I> : 0,05-ից 40,00 x In
  • t : 20-ից 300,000 ms

• 51 IDMT գերհոսանք (հակադարձ որոշակի նվազագույն ժամանակ):

  • Այսինքն ՝ 0,050-ից 40,000 դյույմ
  • K : 0,050-ից 1,500

Մոդուլի առանձնահատկությունները:

• Ներածման ալիքներ: 14
• Հնարավոր օժանդակ լարման միջակայքերը.
  • 19...72 V DC (շեմը՝ 14 V DC)
  • 88...132 V DC (շեմը՝ 50 V DC)
  • 88...132 V DC (շեմը՝ 72 V DC)
  • 176...264 V DC (շեմը՝ 143 V DC)
• Սարքավորումների միջոցով ֆիքսված զտիչի ժամանակը՝ 1 ms (Լրացուցիչ ֆիլտրի ժամանակը կարգավորելի է ծրագրաշարում)

Էլեկտրաէներգիայի ելքեր (1-ից 6-րդ ալիքներ):

• Առավելագույն գործառնական լարումը՝ 250 V AC/DC
• Ընթացիկ դարձրեք ՝ 8 Ա
• Բեռնման հոսանք ՝ 6 Ա
• Խզման հզորություն՝ 70 Վտ (1 կոնտակտ), 130 Վտ (2 կոնտակտ հաջորդաբար) L/R-ում ≤ 40 ms, 10,000 գործողություն
• Գործողության ժամանակը : 8 ms

Ազդանշանի ելքեր:

• BO7 և BO8 ալիքներ և Watchdog Output (WD):

  • Առավելագույն գործառնական լարումը՝ 250 V AC/DC
  • Բեռնման հոսանք ՝ 2 Ա
  • Գործողության ժամանակը : 8 ms

• Լրացուցիչ ստատիկ ելք BO7-ում:

  • Առավելագույն գործառնական լարումը՝ 250 V DC
  • Ընթացքը դարձնել ՝ 1,5 Ա գագաթ
  • Բեռնման հոսանք ՝ 0,7 Ա շարունակական
  • Գործողության ժամանակը : 1 ms

• Coil վերահսկողության միացում BO2-ում:

  • Կծիկը լավ է, երբ դիմադրությունը 10 Օմ-ից ցածր է
