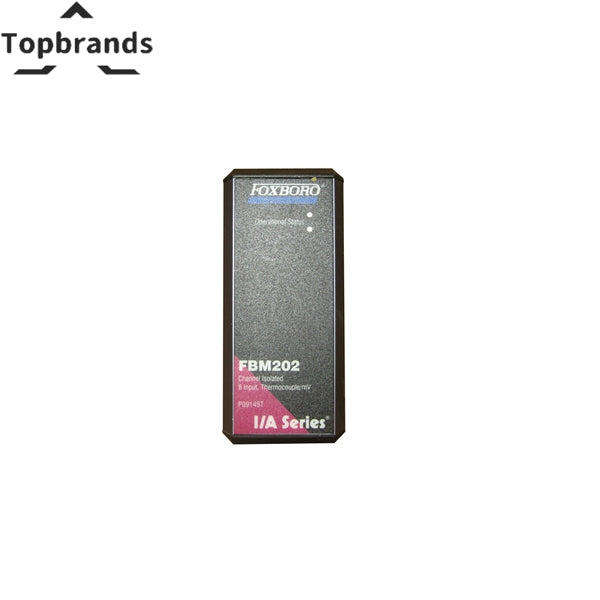

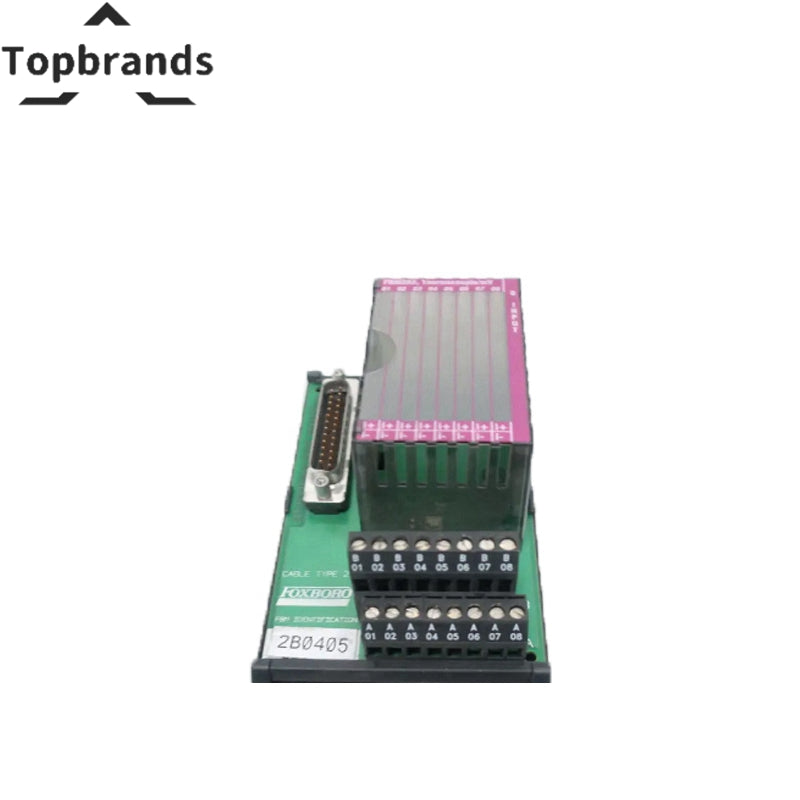

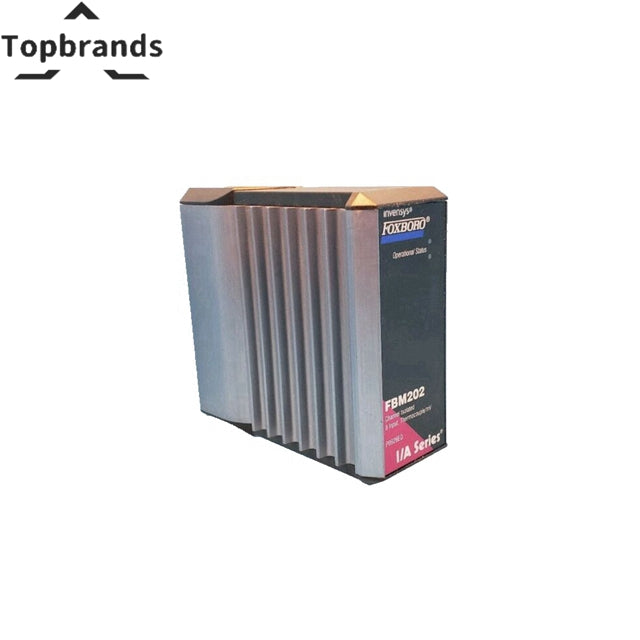

Foxboro I/A Series FBM202 P0916AC Thermocouple/mV մուտքային մոդուլ

ակնարկ.

FBM202 Ջերմազույգ/mV մուտքագրումը պարունակում է ութ ջերմազույգ մուտքային ալիք և մեկ մեկուսացված RTD հղման հանգույցի փոխհատուցման ալիք (տերմինալի ջերմաստիճանի ընկալման համար): Յուրաքանչյուր ջերմազույգ/մՎ ալիք ընդունում է ստանդարտ ջերմազույգներ տարբեր ջերմաստիճանի տիրույթների համար, և յուրաքանչյուրն ապահովում է ջերմակույտների այրման հայտնաբերում (բարձր մասշտաբով): Մուտքերը գալվանապես մեկուսացված են այլ ալիքներից և հողից:

ՖՈՒՆԿՑԻԱԼ ՏԵՍԱԿԱՆՈՒԹՅՈՒՆՆԵՐ.

• Մուտքի ալիքներ.

  • Ութ մեկուսացված և անկախ ջերմազույգ/մՎ մուտքային ալիք:
  • Մեկ մեկուսացված հղման հանգույցի ջերմաստիճանի փոխհատուցման ալիք:

• Մուտքի տիրույթ.

  • –10,5-ից +69,5 մՎ հոսանք (0-ից մինչև 64000 հումք):
  • 71,419 մՎ-ի մուտքը հավասար է 65535 հումքի (մոդուլի ամբողջ տիրույթ):

• Հղման հանգույց.

  • Հղման հանգույցի ջերմաստիճանի փոխհատուցումը տրամադրվում է 4 լարով 100 օհմ պլատինե RTD-ով (IEC 751, դաս B) ավարտական ​​հավաքում:

• Ճշգրտություն:

  • Միլիվոլտ Մուտք.
    • ±0,03% բացվածքի (±24 µV) 25°C-ում
  • RTD ալիք.
    • ±0.03% ընդմիջում
  • RTD հղումային հանգույցի համապատասխանություն.
    • ±0,25°C
  • Ջերմազույգ Համապատասխանություն.
    • ±0,25°C
  • Ճշգրտության ջերմաստիճանի գործակից:
    • ±50 ppm/°C
  • RTD հղումային հանգույցի չափման ճշգրտություն.
    • ±0,50°C (Foxboro-ի մատակարարված ավարտական ​​հավաքույթների RTD-ն օգտագործելիս)

• Դիֆերենցիալ մուտքային դիմադրություն.

  • 10 MΩ

• Ընդհանուր ռեժիմի լարում.

  • Մինչև 30 Վ հոսանք կամ 60 Վ հոսանք

• Ինտեգրման ժամանակաշրջան.

  • Ծրագրակազմը կարգավորելի է

• Մուտքային բաց միացման լարում.

  • 250 mV dc-ից մինչև 10 M ohms (mV ալիքներ)

• Էլեկտրաէներգիայի պահանջները.

  • Մուտքային լարման միջակայք (ավելորդ). 24 V մշտական, +5%, -10%
  • Սպառումը` 3 Վտ (առավելագույնը)
  • Ջերմության արտանետում՝ 3 Վտ (առավելագույնը)

• Քաշը (շարունակ.) - Դադարեցման հավաքներ.

  • Սեղմում (մոտավոր):
    • DIN երկաթուղով տեղադրված TA-ների համար՝ 159 գ (0,35 ֆունտ)
    • Հիմքի վրա տեղադրված TA-ների համար՝ 245 գ (0,57 ֆունտ)
  • Օղակաձող՝ 204 գ (0,45 ֆունտ)

• Չափերը - Մոդուլ:

  • Բարձրություն՝ 102 մմ (4 դյույմ), 114 մմ (4,5 դյույմ)՝ ներառյալ մոնտաժային կցորդները
  • Լայնությունը՝ 45 մմ (1,75 դյույմ)
  • Խորություն՝ 104 մմ (4,11 դյույմ)
