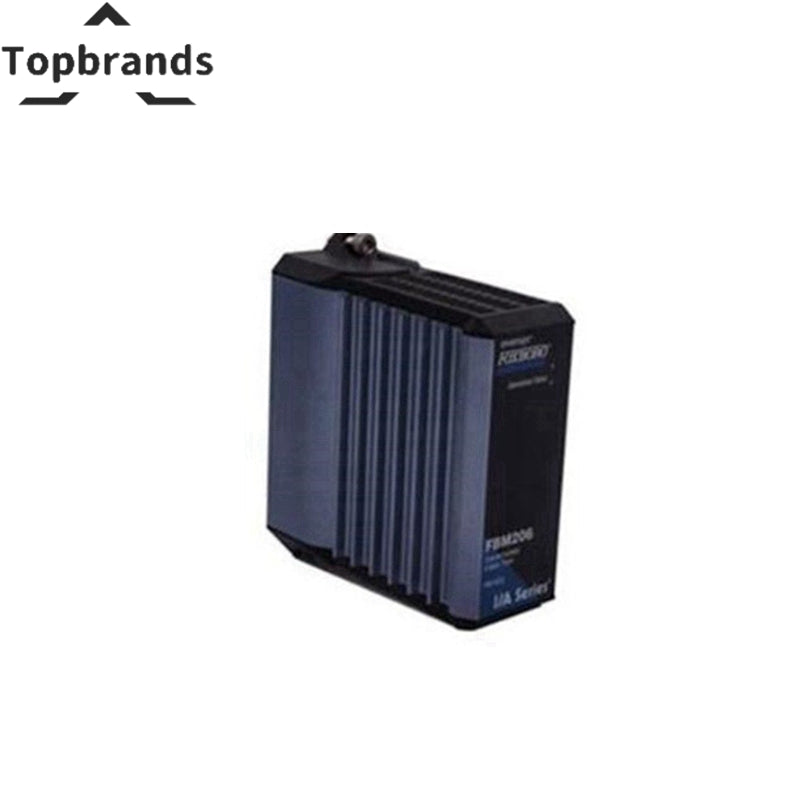

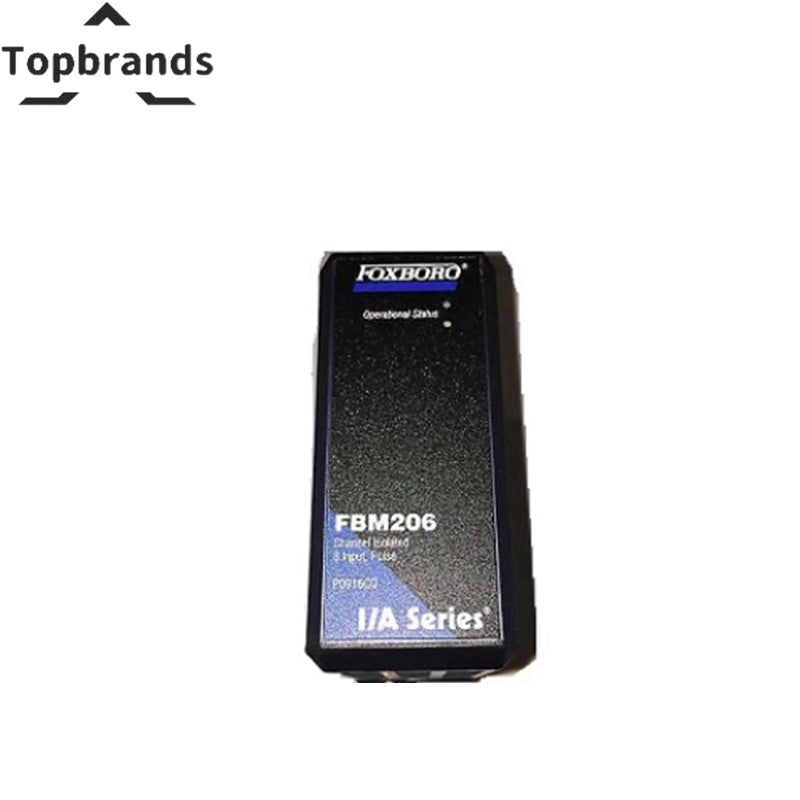

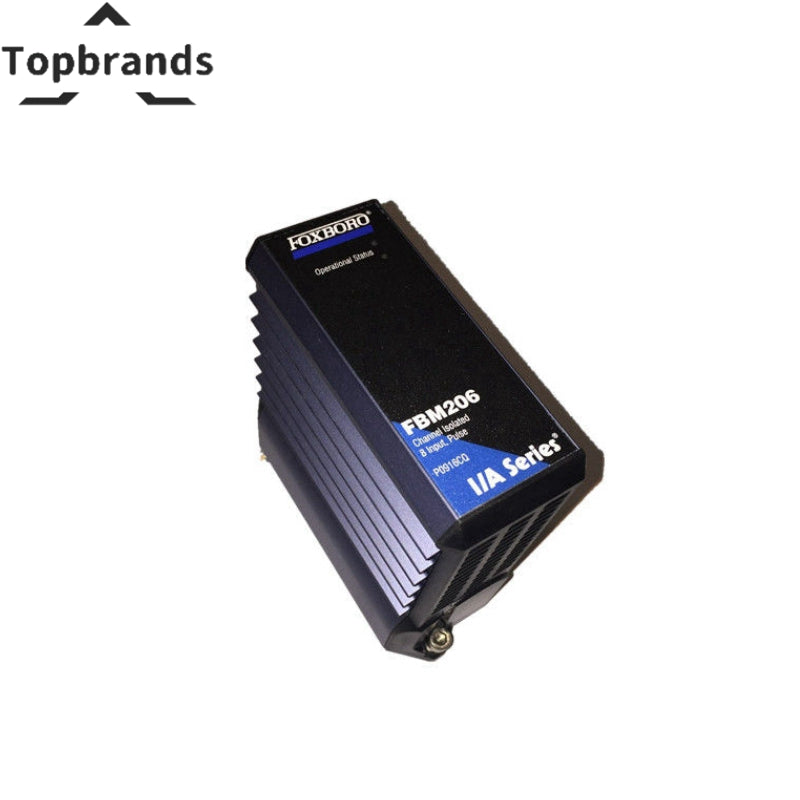

Ֆոքսբորո | I/A Series | FBM206 P0916GQ | Զարկերակային մուտքագրման մոդուլ

FBM206/206b մոդուլների հիմնական առանձնահատկությունները.

• FBM206-ի համար.
  • Ութ 7-ից 27 Վ հոսանք, կարգավորելի, իմպուլսային մուտքային ալիքներ:
• Յուրաքանչյուր մուտքային ալիք.
  • Ընդունում է 25 կՀց առավելագույն հաճախականությամբ զարկերակային մուտք:
  • Գալվանապես մեկուսացված է մյուս ջրանցքներից և հողից:

FBM206/206b մոդուլների ֆունկցիոնալ բնութագրերը.

• Գործընթաց I/O Communications. 2 Մբիթ/վրկ մոդուլ Fieldbus:

• Մուտքի ալիքներ.

  • FBM206. 8 մեկուսացված անկախ զարկերակային մուտքային ալիքներ:
  • Մուտքային զարկերակային արագություն՝ 10 Հց-ից 25 կՀց:
  • Ճշգրտություն:
    • Իմպուլսների քանակը՝ 0-ից 25 կՀց:
    • Զարկերակային հաճախություն՝ 0,01% ընթերցման
  • Դաշտային սարքի մալուխային հեռավորությունը՝ 22,8 Վ հոսանք

• Մուտքային ալիքներ (4 կամ 8):

  • Օղակային սնուցման պաշտպանություն. Յուրաքանչյուր ալիք ալիք-ալիք գալվանականորեն մեկուսացված է, հոսանքի սահմանափակմամբ և լարման կարգավորմամբ:
  • Ալիքի սնուցման աղբյուրի մուտքագրում. 24 Վ հոսանք ±10% առավելագույնը 30 մԱ դաշտային սարքում:

• Էլեկտրաէներգիայի պահանջները.

  • Մուտքային լարման միջակայք (ավելորդ). 24 Վ dc +5%, -10%
  • Սպառումը` 7 Վտ (առավելագույնը)
  • Ջերմության արտանետում՝ 5 Վտ (առավելագույնը)

• Աշխատանքային պայմանները:

  • Մոդուլի ջերմաստիճանը՝ -20-ից +70°C (-4-ից +158°F)
  • Ավարտման ժողովի ջերմաստիճանը.
    • PVC՝ -20-ից +50°C (-4-ից +122°F)
    • PA՝ -20-ից +70°C (-4-ից +158°F)
  • Հարաբերական խոնավությունը՝ 5-ից 95% (ոչ խտացնող)
  • Բարձրություն՝ -300-ից +3000 մ (-1000-ից +10000 ֆուտ)

• Պահպանման պայմանները.

  • Ջերմաստիճանը՝ -40-ից +70°C (-40-ից +158°F)
  • Հարաբերական խոնավությունը՝ 5-ից 95% (ոչ խտացնող)
  • Բարձրություն՝ -300-ից +12000 մ (-1000-ից +40000 ոտնաչափ)

• Աղտոտվածություն:

  • Հարմար է G3 դասի (կոշտ) միջավայրում օգտագործելու համար, ինչպես սահմանված է ISA ստանդարտ S71.04-ում, որը հիմնված է ազդեցության փորձարկման վրա՝ համաձայն ՇՄԱԳ 364-65 ստանդարտի, III դասի:

• Վիբրացիա:

  • 7,5 մ/S^2 (0,75 գ) 5-ից մինչև 500 Հց:

• Ելքային ալիքներ (4 - միայն FBM206b):

  • Ելքի տիրույթ (Յուրաքանչյուր ալիք). 4 մեկուսացված անկախ 0-ից մինչև 20,4 մԱ անալոգային ելքային ալիքներ:
  • Ելքային բեռնվածություն (առավելագույնը)՝ 735 Օմ:
  • Համապատասխանության լարումը. 18,6 Վ անվանական 20 մԱ մշտական ​​լարման դեպքում I/O դաշտային տերմինալներում:
  • Ճշգրտություն՝ ±0,05% միջակայքի (@25°C):
  • Ելքի ջերմաստիճանի գործակիցը՝ 100 ppm/°C:
  • Հաղորդակցություն. ավելորդ Fieldbus-ի միջոցով:
  • Կարգավորման ժամանակը. 100 ms՝ կայուն վիճակի 1% գոտում 10-90% մուտքային քայլի փոփոխության համար:
  • Գծայինության սխալ. ±0,025% տարածության (միապաղաղ):
  • Բանաձև՝ 12 բիթ:
