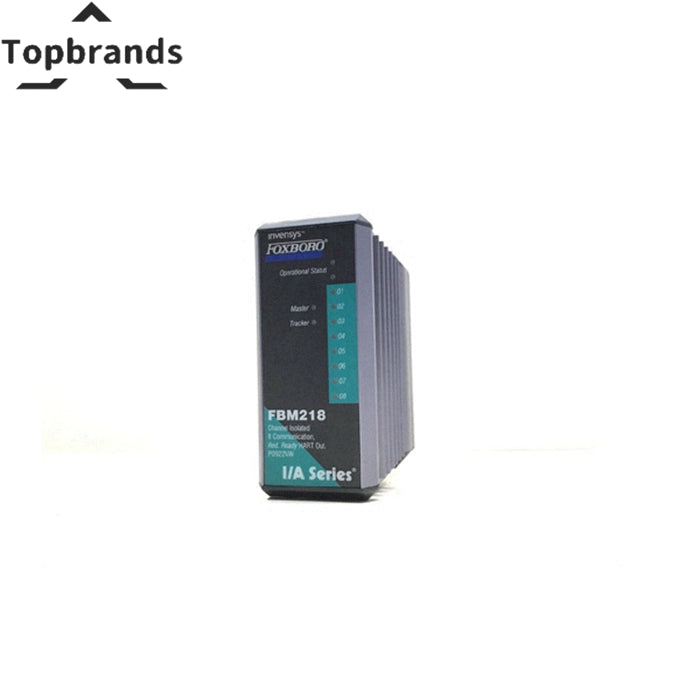

Foxboro I/A Series FBM218 P0922VW HART կապի ավելորդ ելքային մոդուլ

Դաշտային սարքի ալիքների ֆունկցիոնալ բնութագրերը.

• Աջակցվող HART գործիքի տեսակները.

  • Կարող են օգտագործվել HART գործիքներ, որոնք համապատասխանում են HART բնութագրերի 5, 6 կամ 7 տարբերակներին:

• Ինտերֆեյս:

  • 8 մեկուսացված ելքային ալիք:

• Հաղորդակցություն սարքին.

  • Point-to-point, master/slave, asynchronous, half-duplex, 1200 baud-ում:

• Համակարգի ստուգում.

  • Պարիտետ յուրաքանչյուր բայթի վրա և 32-բիթանոց CRC համակարգը ստուգում է յուրաքանչյուր հաղորդագրության վրա:

• Արագություն:

  • 2 հաղորդագրություն վայրկյանում:

• ԵԿԲ-ի արգելափակման ամենաարագ թույլատրելի ժամկետը.

  • 100 ms. Այնուամենայնիվ, 100 մվվ բլոկների մշակման ցիկլի (BPC) համար օպտիմալ բեռնումը որոշելու համար խորհուրդ է տրվում հղում կատարել ձեր վերահսկիչ պրոցեսորին համապատասխան չափագրման ուղեցույցներին և Excel աշխատանքային գրքույկին:

• Առավելագույն հեռավորությունը (FBM218 մինչև սարք).

  • Համապատասխանում է HART FSK ֆիզիկական շերտի HCF_SPEC-54, վերանայում 8.1 [up to 3,030 m (10,000 ft)]:

• Ընթացիկ ելքեր.

  • Անալոգային ճշգրտություն (ներառում է գծայինություն).
    • ± 0,05% բացվածքի (4 մԱ-ից մինչև 20 մԱ միջակայքում):
  • Ելքային բեռնվածություն.
    • 750 Ω առավելագույնը:
  • Փոփոխության առավելագույն դրույքաչափը.
    • 20 մԱ 60 միլիվայրկյանում:
  • Բանաձև:
    • 13 բիթ.

Էլեկտրաէներգիայի պահանջներ

• Մուտքային լարման միջակայք.

  • 24 Վ հոսանք +5%, -10%.

• Սպառումը:

  • 7 Վտ (առավելագույնը):

• Ջերմային ցրում.

  • 5 Վտ (առավելագույնը):

Բնապահպանական բնութագրեր

• Գործող ջերմաստիճանը.

  • Մոդուլ՝ -20-ից +70°C (-4-ից +158°F)
  • Վերջնական հավաքում - PA՝ -20-ից +70°C (-4-ից +158°F)

• Պահպանման ջերմաստիճանը.

  • Մոդուլ՝ -40-ից +70°C (-40-ից +158°F)
  • Վերջնական հավաքում - PA՝ -40-ից +70°C (-40-ից +158°F)

• Հարաբերական խոնավություն:

  • 5-ից 95% (ոչ խտացում)

• Բարձրությունը:

  • Գործողություն՝ -300-ից +3000 մ (-1000-ից +10000 ֆուտ)
  • Պահպանում՝ -300-ից +12,000 մ (-1,000-ից +40,000 ֆուտ)

• Աղտոտվածություն:

  • Հարմար է G3 դասի (կոշտ) միջավայրում օգտագործելու համար, ինչպես սահմանված է ISA ստանդարտ S71.04-ում, որը հիմնված է ազդեցության փորձարկման վրա՝ համաձայն ՇՄԱԳ 364-65 ստանդարտի, III դասի:

• Վիբրացիա:

  • 7,5 մ/վ2 (0,75 գ) (5-ից մինչև 500 Հց)
