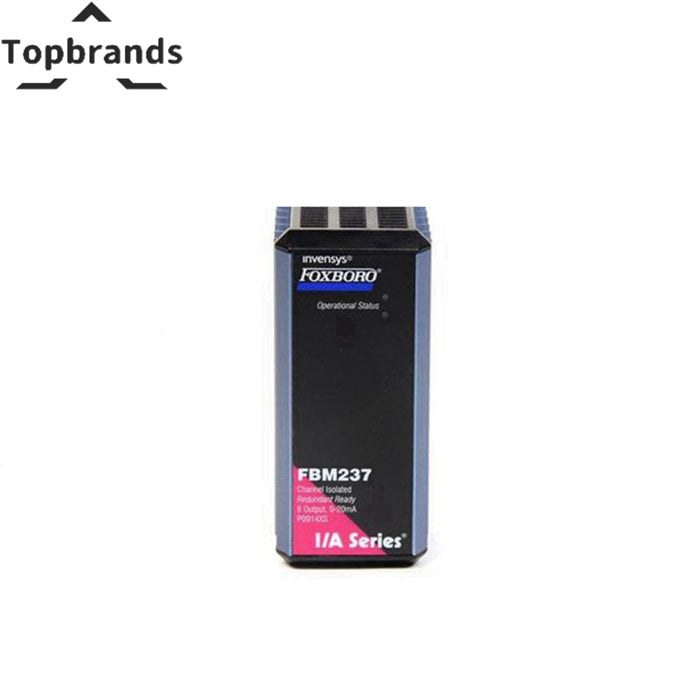

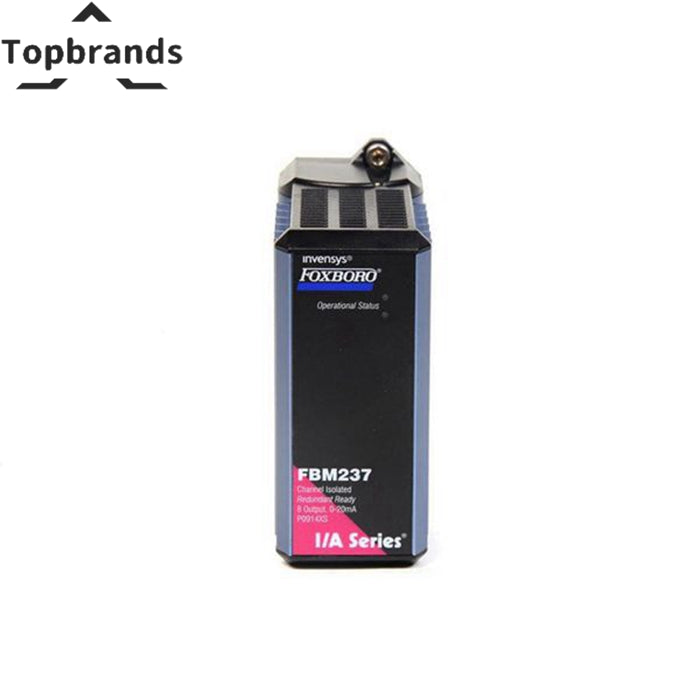

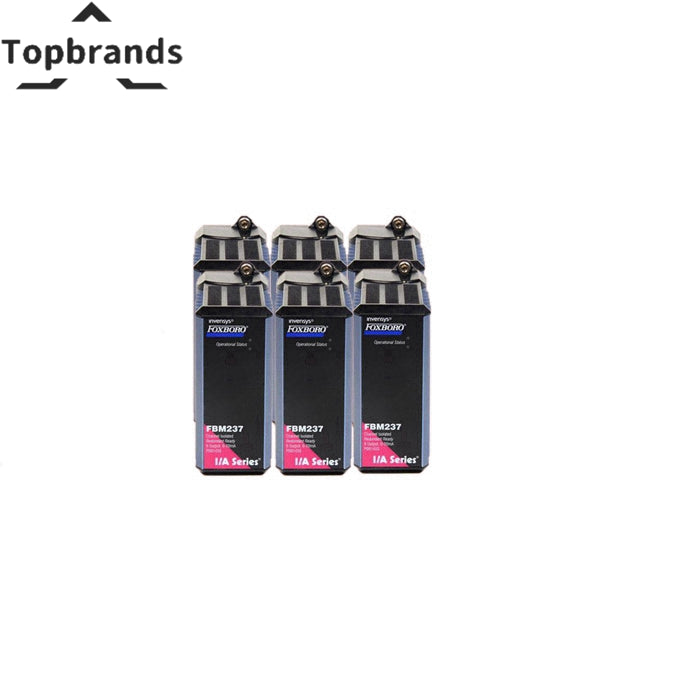

Foxboro I/A Series FBM237 P0914XS ելքային մոդուլ (ավելորդ պատրաստ)

FBM237-ի հիմնական հատկանիշները.

• Ութ 20 մԱ հոսանքի անալոգային ելքային ալիքներ
• Յուրաքանչյուր ելքային ալիքը գալվանականորեն մեկուսացված է
• Մեկ կամ ավելորդ մոդուլներ
• Կոմպակտ, կոպիտ ձևավորում, որը հարմար է G3 դասի (կոշտ) միջավայրերում պարիսպների համար
• Վերջնական հավաքներ (ՏԱ) դաշտային լարերը FBM237 TA-ին տեղական կամ հեռակա միացնելու համար՝ Ելքային շրջանցող կայանի հետ օգտագործելու համար՝ սպասարկման աշխատանքների ընթացքում ելքերը պահպանելու համար:
• 3-աստիճան ավարտական ​​հավաքակազմ յուրաքանչյուր ալիքի համար ներքին և/կամ արտաքին հանգույցով սնուցվող հաղորդիչների համար

FBM237-ի ֆունկցիոնալ բնութագրերը.

• Ելքային ալիքներ.

  • Ութ 20 մԱ հզորությամբ հաստատուն անալոգային ելքային ալիքներ:
  • Յուրաքանչյուր ալիք մեկուսացված է և անկախ:
  • Ավելորդ զույգերը (ելքը) միացված են ընդհանուր դաշտի I/O միակցիչով և մեկուսացված չեն միմյանցից:

• Ճշգրտություն:

  • Անալոգային (ներառում է գծայինությունը).
  • Ճշգրտության ջերմաստիճանի գործակիցը՝ ±50 ppm/°C:

• Ելքային բեռնվածություն.

  • 750 Ω առավելագույնը:

• Արդյունքների մշակման ուշացում.

  • Առավելագույնը 30 ms.

• Ելքային տիրույթ (յուրաքանչյուր ալիք).

  • 0-ից մինչև 20,4 մԱ մշտական.

• Բանաձև:

  • 13 բիթ.

• Հաղորդակցություն:

  • Շփվում է իր հետ կապված FCM-ի կամ FCP-ի հետ մոդուլի դաշտային ավտոբուսի միջոցով:

• Էլեկտրաէներգիայի պահանջները.

  • Մուտքային լարման միջակայք (ավելորդ).
    • 24 Վ հոսանք +5%, -10%.
  • Սպառումը (առավելագույնը):
    • 7 Վտ (առավելագույնը) 24 Վ մշտական լարման դեպքում:
  • Ջերմային ցրում (առավելագույնը):
    • 5 Վտ (առավելագույնը) 24 Վ մշտական լարման դեպքում:

• Աշխատանքային պայմանները:

  • Ջերմաստիճանը:
    • Մոդուլ՝ -20-ից +70°C (-4-ից +158°F):
    • Ավարտման ժողով.
      • PVC՝ -20-ից +50°C (-4-ից +122°F):
      • PA՝ -20-ից +70°C (-4-ից +158°F):
  • Հարաբերական խոնավություն:
    • 5-ից 95% (ոչ խտացնող):
  • Բարձրությունը:
    • -300-ից +3000 մ (-1000-ից +10000 ոտնաչափ):

• Պահպանման պայմանները.

  • Ջերմաստիճանը:
    • -40-ից +70°C (-40-ից +158°F):
  • Հարաբերական խոնավություն:
    • 5-ից 95% (ոչ խտացնող):
  • Բարձրությունը:
    • -300-ից +12000 մ (-1000-ից +40000 ոտնաչափ):

• Աղտոտվածություն:

  • Հարմար է G3 դասի (կոշտ) միջավայրում օգտագործելու համար, ինչպես սահմանված է ISA ստանդարտ S71.04-ում, որը հիմնված է ազդեցության փորձարկման վրա՝ համաձայն ՇՄԱԳ 364-65 ստանդարտի, III դասի:

• Վիբրացիա:

  • 7,5 մ/վ2 (5-ից 500 Հց):

FBM237-ի չափերի բնութագրերը.

• Մոդուլ:

  • Քաշը՝ մոտավորապես 284 գ (10 ունցիա)
  • Բարձրությունը՝ 102 մմ (4 դյույմ), 114 մմ (4,5 դյույմ)՝ ներառյալ մոնտաժային կցորդները
  • Լայնությունը՝ 45 մմ (1,75 դյույմ)
  • Խորություն՝ 104 մմ (4,11 դյույմ)

• Դադարեցման հավաքներ.

  • Սեղմում. մոտավորապես 181 գ (0,40 ֆունտ)
  • Օղակաձող՝ մոտավորապես 249 գ (0,55 ֆունտ)
