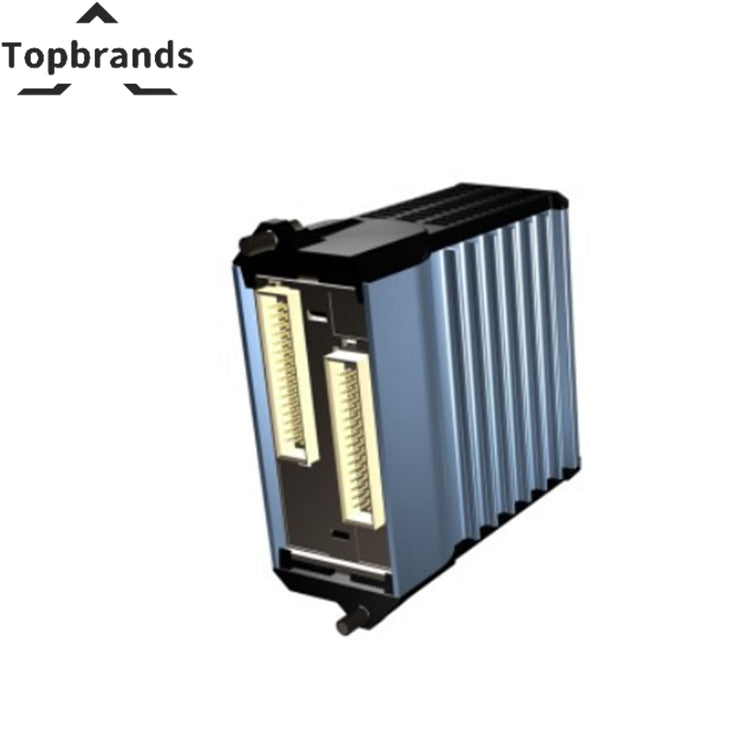

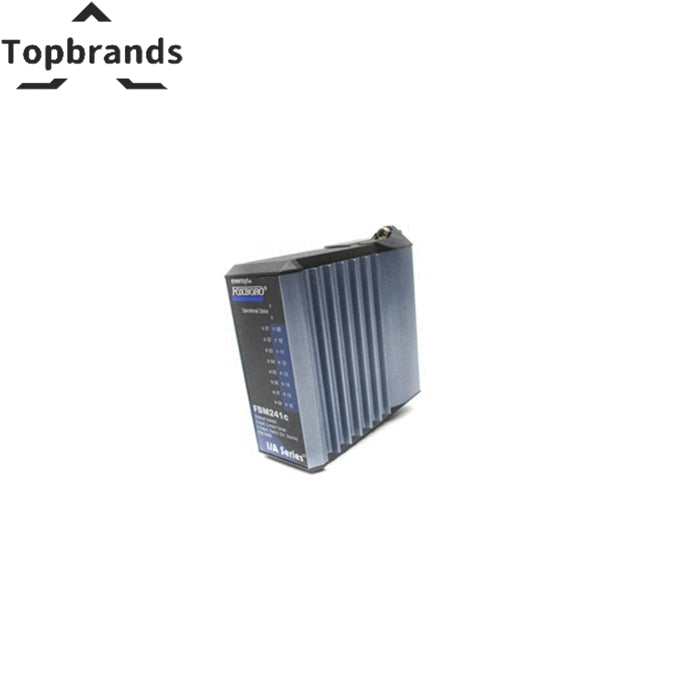

Foxboro I/A Series FBM241C P0914WM Դիսկրետ I/O մոդուլ 100% նոր

Ֆունկցիոնալ բնութագրեր.

Մուտքային/Ելքային ալիքներ.

• 8 մուտքային և 8 ելքային մեկուսացված ալիքներ:

Զտման/հեռացման ժամանակը.

• Կարգավորելի (Առանց զտման, 4, 8, 16 կամ 32 ms):

Լարման մոնիտորի գործառույթը (FBM241b):

• Մուտքագրում:
  • Ներկայիս լարումը` 15-ից 60 VDC:
  • Անջատված լարումը` 0-ից 5 VDC:
  • Հոսանք՝ 1,4 մԱ (սովորական) 5-ից 60 VDC-ում:
• Աղբյուրի դիմադրության սահմանները.
  • On-State. 1 kΩ (առավելագույնը) 15 VDC-ում:
  • Անջատված վիճակ՝ 100 kΩ (նվազագույնը) 60 VDC-ում:

Կոնտակտային սենսորի գործառույթը (FBM241d):

• Շրջանակ (Յուրաքանչյուր ալիք):
  • Կապ բաց (անջատված) կամ փակ (միացված):
• Բաց շղթայի լարում.
  • 24 VDC ±15%:
• Կարճ միացման հոսանք.
  • 2,5 մԱ (առավելագույնը):
• Պետական դիմադրություն.
  • 1,0 կՕմ (առավելագույնը):
• Արտապետական դիմադրություն.
  • 100 կՕմ (նվազագույն):

Արտաքին աղբյուրով ելքային անջատիչ (FBM241c):

• Կիրառական լարման:
  • 60 VDC (առավելագույնը):
• Բեռնման ընթացիկ.
  • 2.0 Ա (առավելագույնը):
• Արտահոսքի հոսանքը ոչ պետական.
  • 0,1 մԱ (առավելագույնը):

Ելքային անջատիչ ներքին աղբյուրով (FBM241b և FBM241d).

• Ելքային լարումը (առանց բեռի).
  • 12 VDC ±20%:
• Աղբյուրի դիմադրություն.
  • 680 Ω (անվանական):
• Shorted Output (On-State) Duration:
  • Անորոշ.
• Արտահոսքի հոսանքը ոչ պետական.
  • 0,1 մԱ (առավելագույնը):
