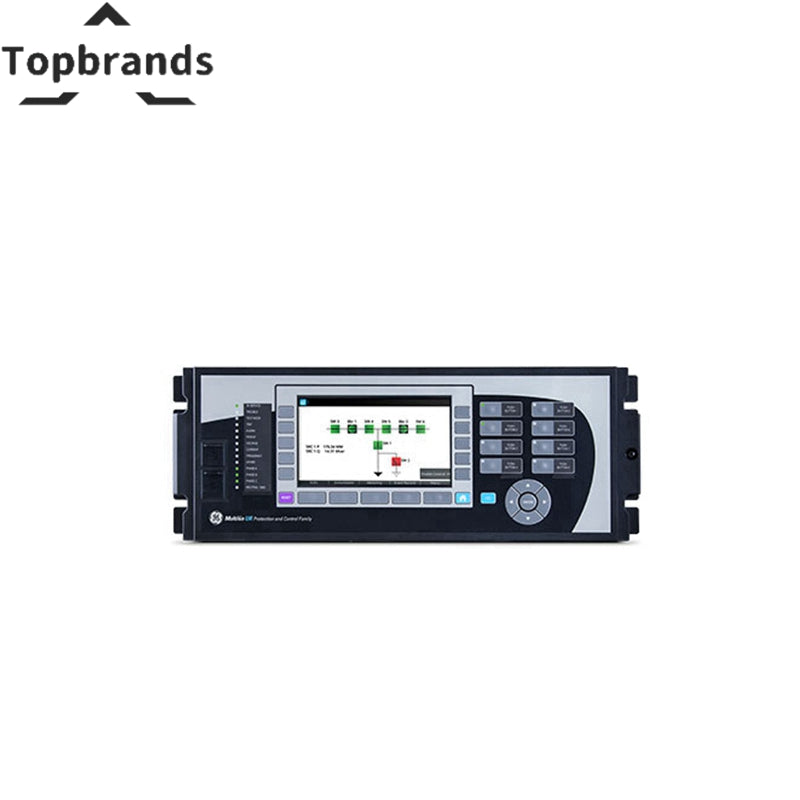

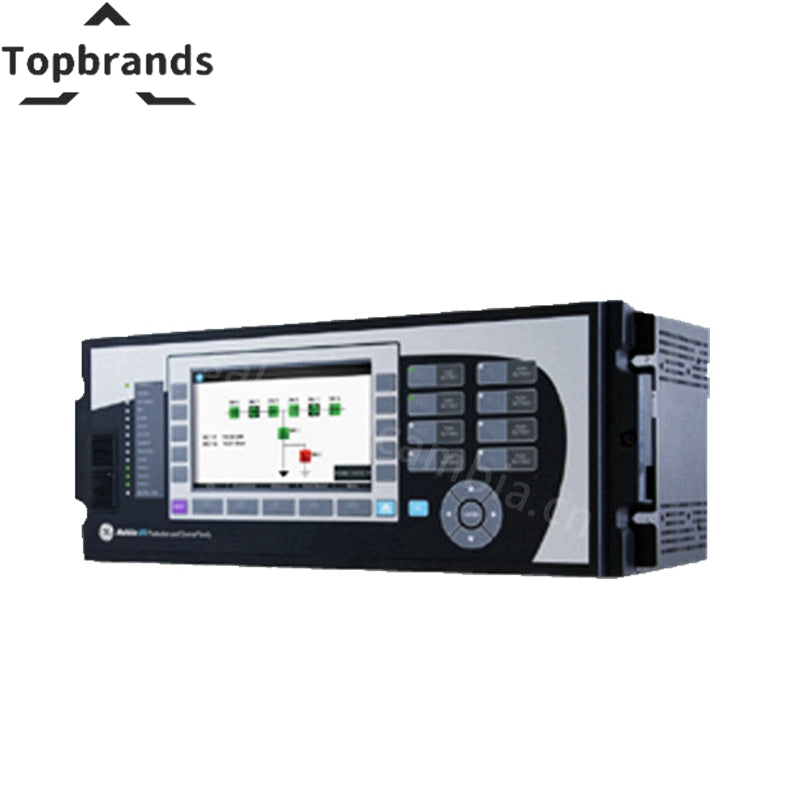

GE Multilin T60 Համապարփակ եռաֆազ տրանսֆորմատորային ռելե

GE Multilin T60 համապարփակ եռաֆազ տրանսֆորմատորի ռելեի տեխնիկական բնութագրերը.

Տոկոսային տարբերություն.

• Բնութագիր. Դիֆերենցիալ զսպման նախադրյալ
• Գոտիների թիվը՝ 2
• Նվազագույն պիկապ՝ 0,05-ից մինչև 1,00 pu
• Լանջի 1 միջակայք՝ 15-ից 100%
• Թեքության 2 միջակայքը՝ 50-ից 100%
• Ծնկի կետ 1: 1,0-ից 4,0 pu
• Ծնկի կետ 2: 4.0-ից 30.0 pu
• Հարմոնիկ արգելակման 2-րդ միջակայքը՝ 1,0-ից 40,0%
• 5-րդ ներդաշնակ արգելակման միջակայքը՝ 1,0-ից 40,0%
• Գործողության ժամանակներ.
  • Հարմոնիկ արգելակում է ընտրված՝ 20-ից 30 ms
  • Ընտրված չէ ներդաշնակ արգելակները՝ 5-ից 20 ms
• Բաց թողնման մակարդակ՝ պիկապի 97-ից 98%-ը
• Մակարդակի ճշգրտություն՝ ±0,5% ընթերցման կամ ±1% գնահատվածի

Ակնթարթային դիֆերենցիալ.

• Վերցնելու մակարդակը՝ 2.00-ից 30.00 pu
• Բաց թողնման մակարդակ՝ պիկապի 97-ից 98%-ը
• Մակարդակի ճշգրտություն՝ ±0,5% ընթերցման կամ ±1% գնահատվածի
• Գործողության ժամանակը` <20 ms 3 × 60 Հց հաճախականությամբ

Սահմանափակ գետնի անսարքություն.

• Նվազագույն պիկապ՝ 0.000-ից 30.000 pu
• Բաց թողնման մակարդակ՝ Պիկապի 97-ից 98%-ը
• Թեքության միջակայքը՝ 0-ից 100%
• Վերցնելու ուշացում՝ 0-ից 600.00 վրկ
• Դուրս գալու ուշացում՝ 0-ից 600.00 վրկ
• Գործողության ժամանակը. 15-ից 35 ms 0 ms ժամանակի ուշացումով

Փուլ/Չեզոք/Հողային TOC:

• Ընթացիկ՝ Phasor կամ RMS
• Վերցնելու մակարդակը` 0.000-ից 30.000 pu
• Բաց թողնման մակարդակ՝ Պիկապի 97%-ից 98%-ը
• Մակարդակի ճշգրտություն՝ ±0,5% ընթերցման կամ ±1% գնահատվածի
• Կորի ձևեր. IEEE չափավոր/շատ/չափազանց հակադարձ; IEC (և BS) A/B/C և կարճ հակադարձ; GE IAC հակադարձ, կարճ/շատ/չափազանց հակադարձ; I2t; FlexCurve™ (ծրագրավորվող); Որոշակի ժամանակ (0,01 վ բազային կոր)
• Curve Multiplier. Time Dial = 0.00-ից 600.00
• Վերակայման տեսակը՝ ակնթարթային/ժամկետային (ըստ IEEE-ի)

Փուլ/Չեզոք/Գրունտային ՄՕԿ:

• Վերցնելու մակարդակը` 0.000-ից 30.000 pu
• Բաց թողնման մակարդակ՝ Պիկապի 97-ից 98%-ը
• Մակարդակի ճշգրտություն՝ 0,1-ից 2,0 × CT գնահատական՝ ±0,5% ընթերցման կամ ±1% գնահատվածի; > 2.0 × CT գնահատական ​​±1.5% ընթերցման
• Գերազանցում՝ <2%
• Վերցնելու ուշացում՝ 0.00-ից մինչև 600.00 վրկ
• Վերակայման ուշացում՝ 0,00-ից 600,00 վրկ
• Գործողության ժամանակը` <20 ms 3 × Վերցնելու 60 Հց հաճախականությամբ
• Ժամկետների ճշգրտություն. Աշխատում է 1,5 × Վերցնելով ±3% կամ ±4 ms (որն ավելի մեծ է)

Փուլային ուղղորդված գերհոսանք.

• Ռելեի միացում՝ 90° (քառաչափ)
• Քառակուսային լարումը. ABC փուլի հաջորդ. և ACB Phase Seq.
• Բևեռացման լարման շեմը` 0,000-ից 3,000 pu
• Ընթացիկ զգայունության շեմը՝ 0.05 pu
• Բնութագրական անկյուն՝ 0-ից 359°
• Անկյունի ճշգրտություն՝ ±2°
• Գործողության ժամանակը (FlexLogic™ օպերանտներ)՝ անջատում <12 ms, արգելափակում < 8 ms
