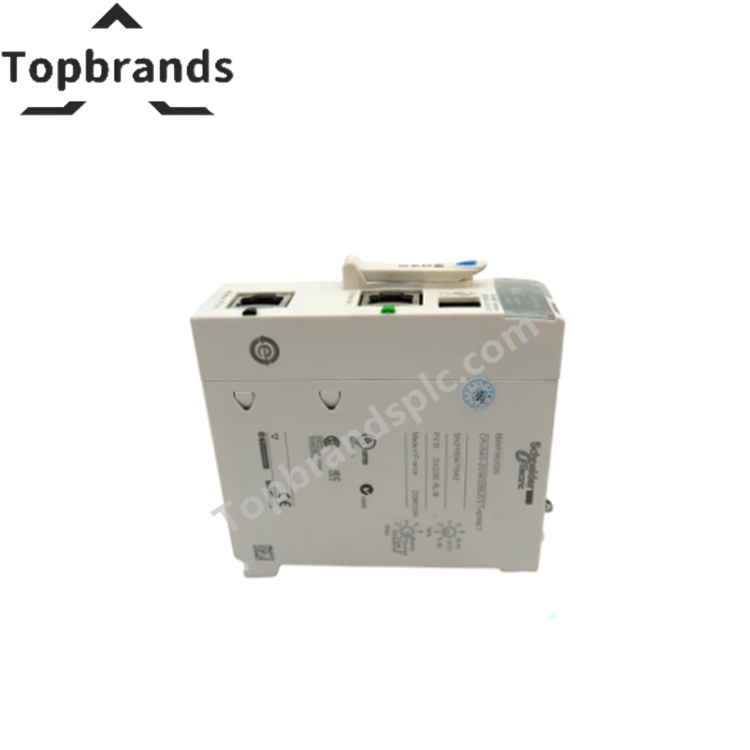

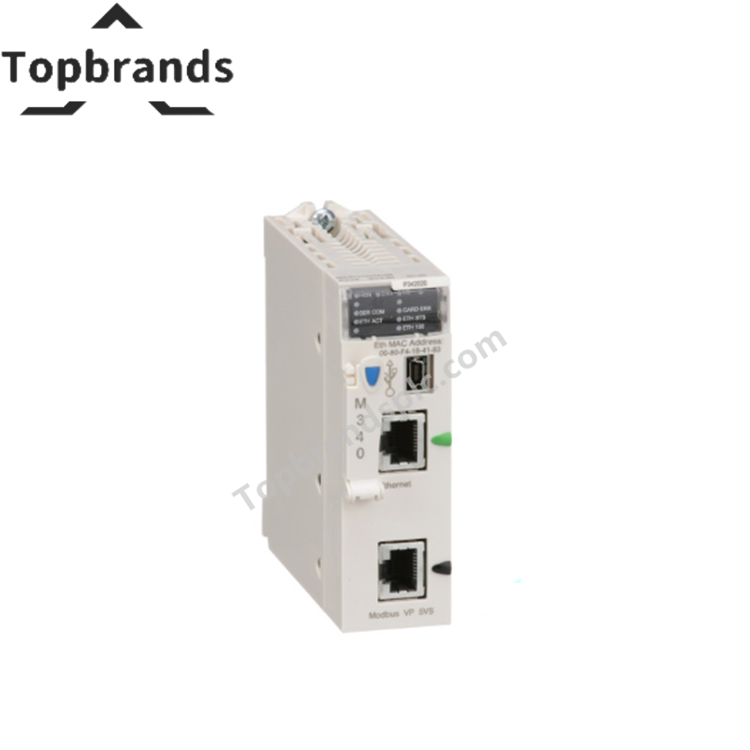

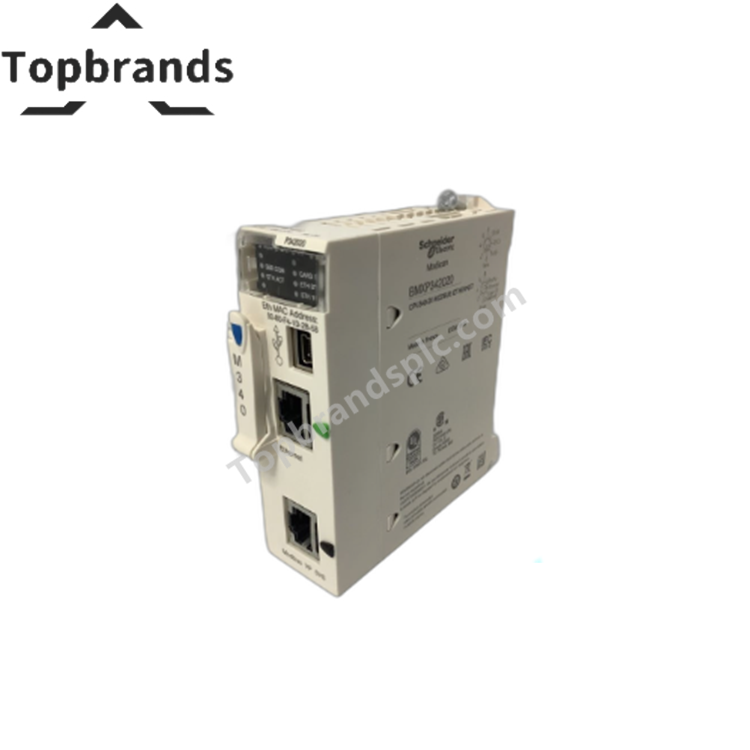

Schneider BMXP342020 M340 պրոցեսորային մոդուլ

Նկարագրություն:

Այս BMXP342020 պրոցեսորային մոդուլը Modicon M340 ավտոմատացման հարթակի մի մասն է, որն առաջարկում է առաջադեմ մշակման և հաղորդակցման հնարավորություններ: Նախագծված ամուր ախտորոշմամբ, հաղորդակցության ճկուն տարբերակներով և I/O բարձր հզորությամբ՝ այն իդեալական է արդյունաբերական կիրառությունների լայն շրջանակի համար:

Տեխնիկական պայմաններ:

Հիմնական

• Ապրանքի տեսականին՝ Modicon M340 ավտոմատացման հարթակ
• Ապրանքի տեսակը՝ պրոցեսորային մոդուլ
• Հայեցակարգ՝ թափանցիկ պատրաստ, CANopen
• Դարակաշարերի քանակը: 4
• Սլոթերի քանակը: 11
• Դիսկրետ I/O հզորություն.
  • Բազմադարակ՝ 1024 I/O
  • Մեկ դարակ՝ 704 I/O
• Անալոգային I/O հզորություն.
  • Բազմադարակ՝ 256 I/O
  • Մեկ դարակ՝ 66 I/O
• Հավելվածի հատուկ ալիքներ. 36
• Դիտարկում՝ ախտորոշիչ հաշվիչներ և իրադարձությունների հաշվիչներ (Modbus)

Հաղորդակցություն

• Ինտեգրված կապեր.
  • Ոչ մեկուսացված սերիական հղում RJ45, RS232C և RS485 (ասինխրոն ռեժիմ, 0,3–19,2 կբիթ/վրկ)
  • USB պորտ (12 Մբիթ/վրկ)
  • Ethernet TCP/IP RJ45 (10/100 Մբիթ/վրկ)
• Հաղորդակցման մոդուլի հզորությունը.
  • 2 Ethernet կապի մոդուլներ
  • 4 AS-Interface մոդուլներ
• Ներկառուցված ծառայություններ.
  • Թողունակության կառավարում, Modbus TCP հաղորդագրություններ, Rack Viewer, SNMP, տվյալների խմբագիր
• Ավտոբուսի երկարությունը.
  • Մեկուսացված՝ մինչև 1000 մ (նիշերի ռեժիմ և Modbus)
  • Ոչ մեկուսացված՝ մինչև 10 մ
• Սարքերի քանակը:
  • Նիշերի ռեժիմ՝ մինչև 32 սարք
  • Modbus՝ մինչև 32 սարք

Հիշողություն

• Ներքին RAM:
  • 4096 կԲ ընդհանուր
  • 256 կԲ տվյալներ
  • 3584 կԲ ծրագիր, հաստատուններ և նշաններ
• Մատակարարված հիշողության քարտ.
  • BMXRMS008MP (ծրագրերի, հաստատունների, նշանների և տվյալների կրկնօրինակում)

Կատարում

• Կատարման ժամանակը մեկ հրահանգի համար.
  • Բուլյան՝ 0,12 մկվ
  • Կրկնակի երկարությամբ բառեր՝ 0,17 մկվ
  • Մեկ երկարությամբ բառեր՝ 0,25 մկվ
  • Լողացող կետերը՝ 1,16 մկվ
• Հրահանգների արագություն.
  • 6.4 Kinst/ms (65% բուլյան, 35% ֆիքսված թվաբանություն)
  • 8.1 Kinst/ms (100% բուլյան)
• Առաջադրանքներ.
  • 1 ցիկլային/պարբերական գլխավոր առաջադրանք
  • 1 պարբերական արագ առաջադրանք
  • Միջոցառման 64 առաջադրանք

Հզորությունը և ցուցիչները

• Ընթացիկ սպառումը ` 95 մԱ 24 Վ DC-ում
• Էլեկտրաէներգիայի մատակարարում. ներքին դարակի միջոցով
• Կարգավիճակի լուսադիոդներ.
  • Գործող պրոցեսոր (կանաչ)
  • Ethernet գործունեությունը և կարգավիճակը (կանաչ)
  • Տվյալների արագություն, I/O սխալ, հիշողության քարտի անսարքություն և պրոցեսորի/համակարգի անսարքություն (կարմիր)
  • Modbus գործունեություն (դեղին)

Շրջակա միջավայր

• Աշխատանքային ջերմաստիճանը՝ 0–60 °C
• Հարաբերական խոնավությունը՝ 10–95% (ոչ խտացնող)
• Պաշտպանության IP աստիճան՝ IP20
• Վկայագրեր.
  • CE, UL, CSA, RCM, EAC, Merchant Navy
• Ստանդարտներ:
  • EN 61131-2, EN/IEC 61010-2-201
  • IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
• Հրահանգներ:
  • 2014/35/ԵՄ (ցածր լարման)
  • 2014/30/ԵՄ (էլեկտրամագնիսական համատեղելիություն)

Ֆիզիկական մանրամասներ

• Զուտ քաշը՝ 0,205 կգ
• Պաշտպանիչ բուժում. TC

Բնապահպանական բնութագրեր

• Վտանգավոր վայր՝ I դասի 2-րդ բաժին
