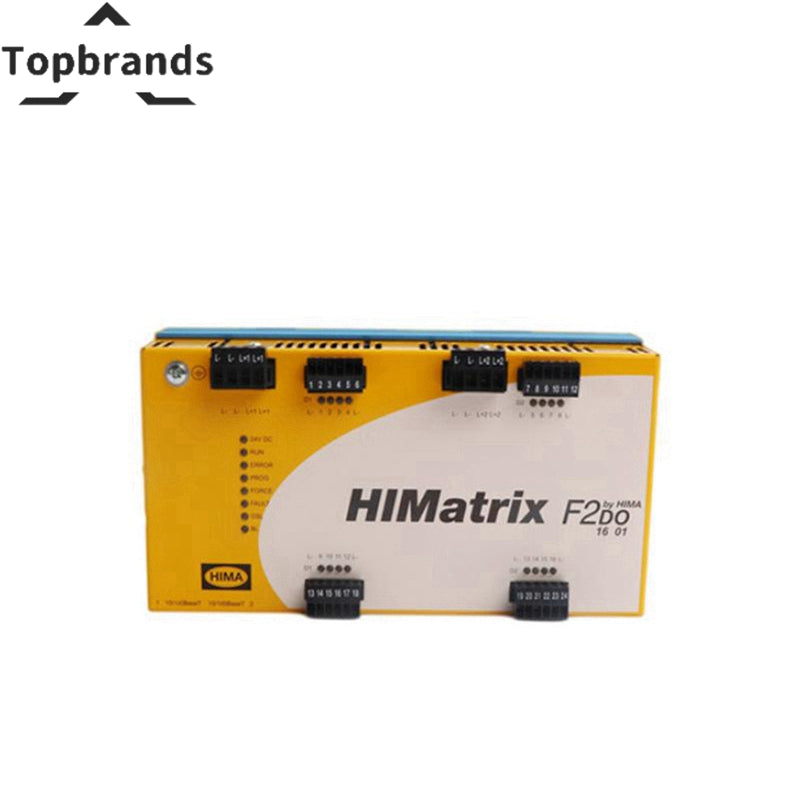

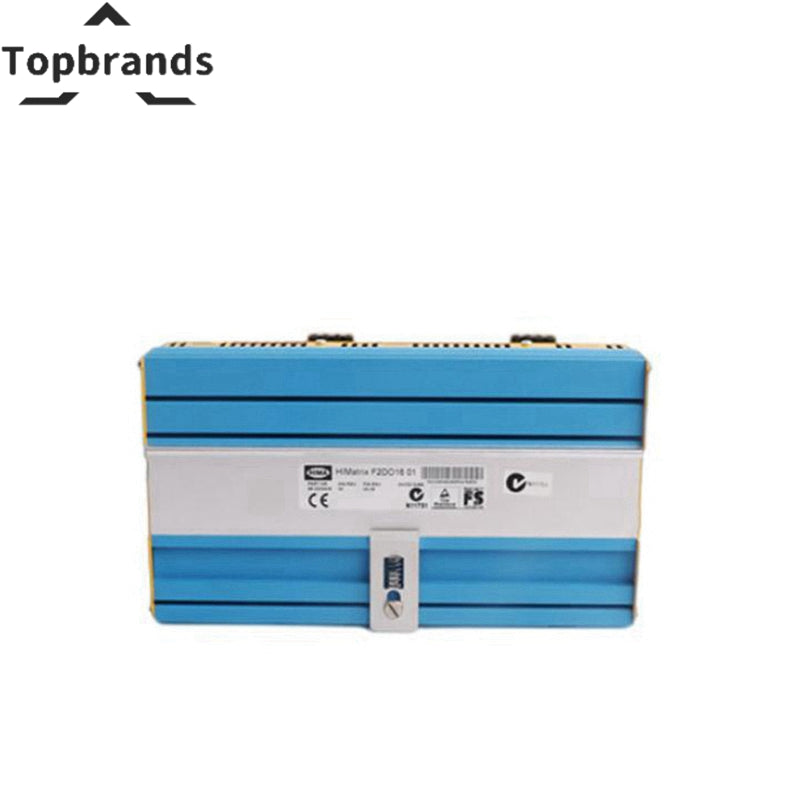

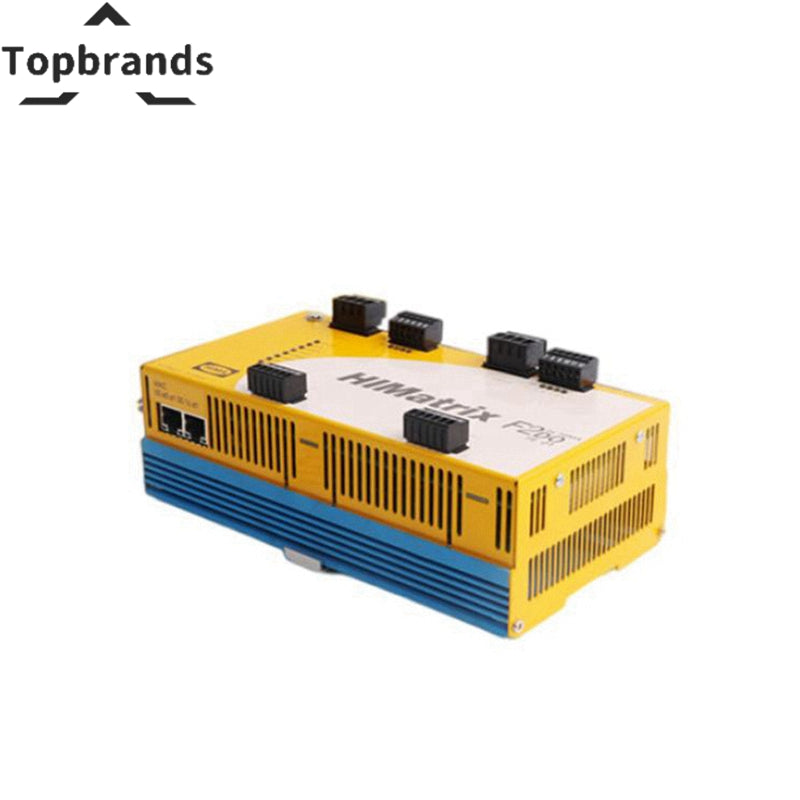

DIA | F2 LAKUKAN 16 01 | matriks HIM | Pengontrol Terkait Keselamatan | persediaan

Antarmuka Ethernet:

• Waktu Respons: ≥ 20 ms
• Spesifikasi: 2 x RJ-45, 10BASE-T/100BASE-Tx dengan saklar terintegrasi

Sumber Daya listrik:

• Tegangan Pengoperasian: 24 VDC, -15...+20% (rPP ≤ 15%)
• Sumber: Unit catu daya dengan isolasi aman sesuai dengan IEC 61131-2
• Input Saat Ini: Maksimum 9 A per grup
  • Idle: Sekitar 0,2 A per grup pada 24 V
• Sekering (Eksternal): 10 Jeda waktu (T)
• Baterai Cadangan: Tidak ada

Kisaran Suhu:

• Suhu Pengoperasian: 0...+60 °C
• Suhu Penyimpanan: -40...+85 °C

Perlindungan:

• Jenis: IP20
• Dimensi (Tanpa Steker):
  • Lebar: 207 mm (dengan sekrup housing)
  • Tinggi: 114 mm (dengan baut pemasangan)
  • Kedalaman: 66 mm (dengan sekrup pembumian)
• Berat: Sekitar 0,9 kg

Keluaran Digital:

• Jumlah Output: 16 (dipisahkan secara non-galvanis)
• Tegangan Keluaran: ≥ L+ dikurangi 2 V
• Arus Keluaran:
  • Maksimum 2 A pada <40 °C
  • Maksimum 1 A pada 40…60 °C
• Arus Per Grup: Maksimum 8 A
• Total Arus yang Diijinkan: Maksimum 16 A
• Beban Minimum: 2 mA untuk setiap saluran
• Beban Lampu:
  • Maksimum 10 W (dengan output 1 A)
  • Maksimum 25 W (dengan output 2 A)
• Beban Induktif:
  • Penurunan Tegangan Internal: Maksimum 1 mA pada 2 V
  • Maksimum 500 mH pada 2 V pada 2 A
