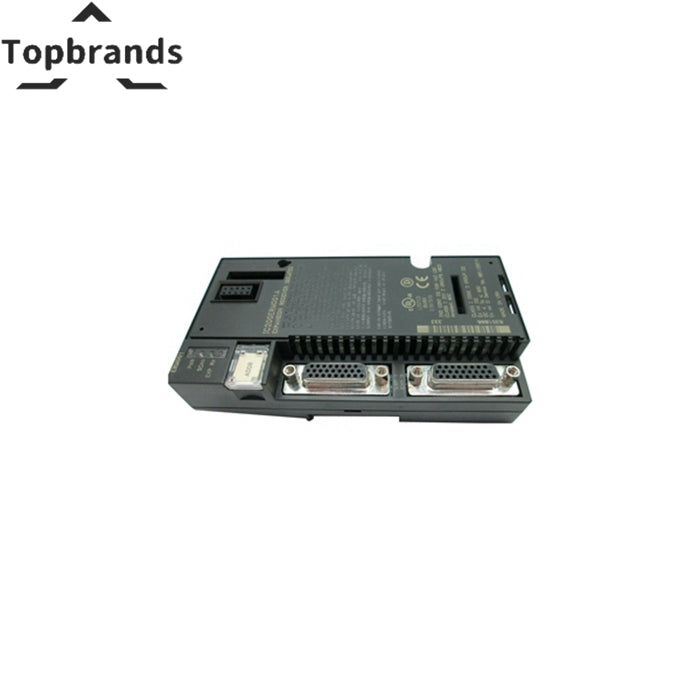

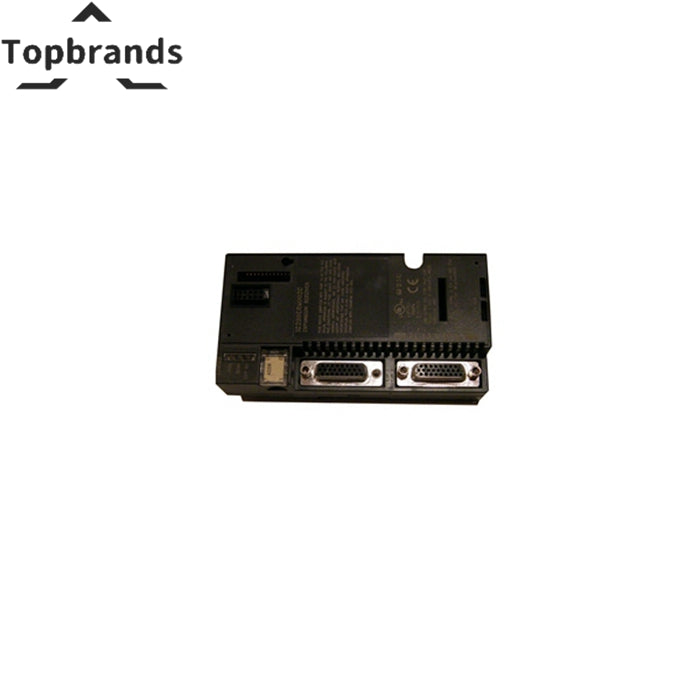

Modulo ricevitore di espansione non isolato GE Fanuc IC200ERM002E

Le specifiche tecniche del modulo ricevitore di espansione non isolato GE IC200ERM002E:

Funzionalità:

• L'IC200ERM002E estende le capacità di un sistema VersaMax fornendo punti di ingresso e uscita (I/O) aggiuntivi.
• Consente l'espansione delle funzionalità del PLC o della stazione di ingresso/uscita e aumenta il numero di moduli collegati.

Dimensioni:

• Larghezza: 2,63 pollici (66,8 millimetri)
• Altezza: 5,04 pollici (128 millimetri) (escluse le dimensioni dell'alimentatore)

Alimentazione elettrica:

• Richiede un alimentatore per il funzionamento dei moduli collegati.
• Ulteriori supporti booster o alimentatori devono essere collegati all'alimentatore principale di questo modulo di espansione.

Indicatori LED:

• Tre luci LED integrate indicano lo stato del dispositivo.

Compatibilità:

• Può essere utilizzato in sistemi di espansione di ingresso e uscita VersaMax multi-rack o single-ended.
• Limitazioni sulla lunghezza del cavo:
  • Implementazioni multi-rack: lunghezza massima del cavo di 15 metri (circa 50 piedi).
  • Implementazioni single-ended con un rack di espansione: lunghezza massima del cavo di un metro (circa 3,3 piedi).

Velocità di trasferimento dati:

• La velocità di trasferimento dei dati è di 5 megabit al secondo o 2.765 megabit al secondo, a seconda dell'implementazione.

Porte di espansione:

• Dispone di due porte di espansione D-shell femmina a 26 pin:
  • Porta superiore: cavo di espansione in entrata.
  • Porta inferiore: utilizzata per il collegamento a margherita del rack di espansione successivo o per il collegamento alla spina di terminazione.

Opzioni correnti del backplane:

• Opzioni di corrente del backplane: 5 volt o 3,3 volt.
• Consumo attuale:
  • Per backplane da 5 V: 70 milliampere
  • Per backplane da 3,3 V: 20 milliampere
