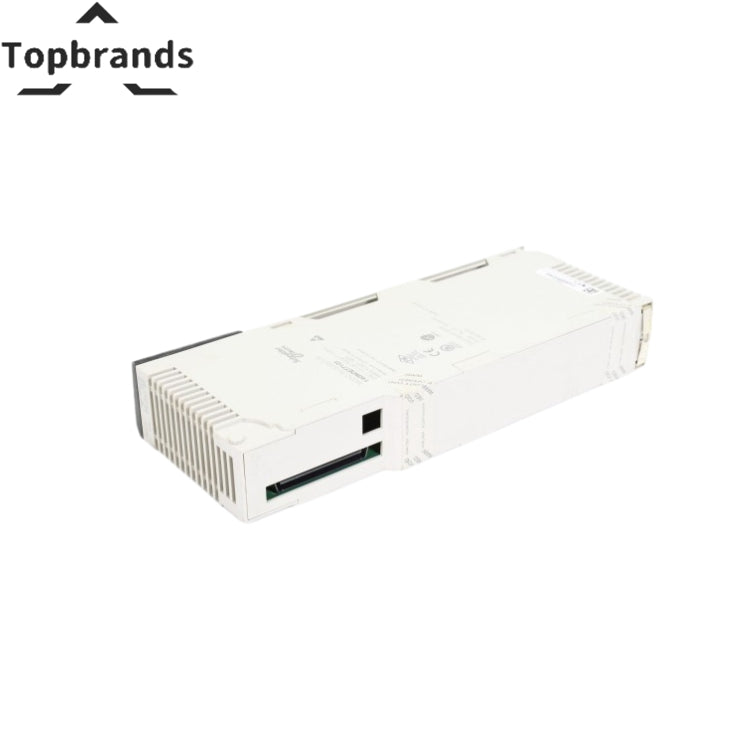

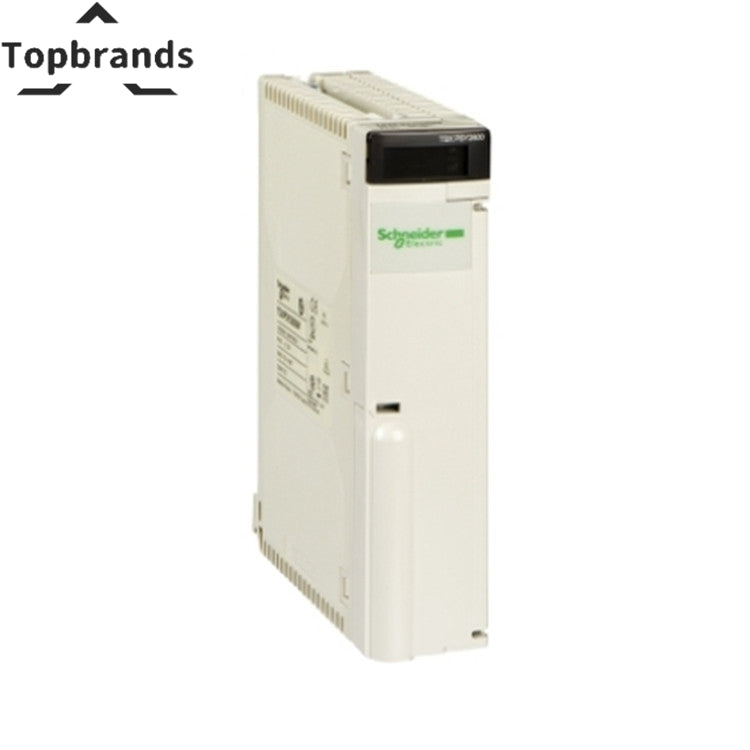

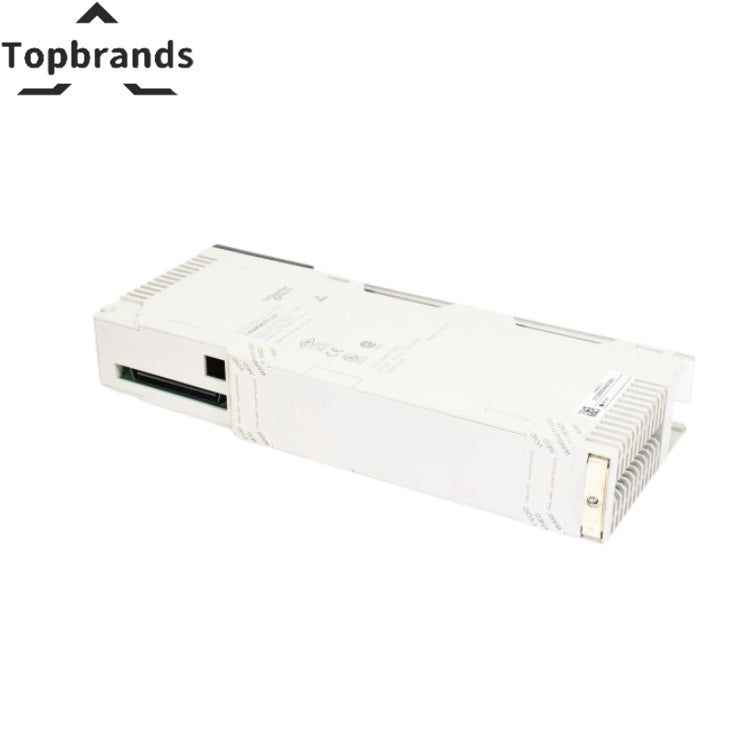

Modulo di alimentazione Schneider Modicon TSXPSY2600M

Modulo di alimentazione della piattaforma di automazione Modicon Premium

Specifiche principali:

• Gamma di prodotti: piattaforma di automazione Modicon Premium
• Tipo di prodotto: modulo di alimentazione

Specifiche elettriche:

• Tensione primaria: 100...240 V CA (85...264 V)
• Frequenza di rete: 50/60 Hz (limiti da 47 a 63 Hz)
• Corrente in ingresso:
  • 300 mA e 240 V
  • 500 mA e 100 V
• Corrente di spunto:
  • 37 A a 100 V
  • 75 A a 240 V
• I²t all'attivazione:
  • 0,63 A².s a 100 V
  • 2,6 A².s a 240 V
• All'attivazione:
  • 0,034 A.s a 100 V
  • 0,067 A.s a 240 V

Caratteristiche di protezione:

• Fusibile interno: circuito primario ritardato 4 A, 5 x 20 mm
• Protezione da sovraccarico: circuito secondario
• Protezione da sovratensione: circuito secondario
• Protezione da cortocircuito: Circuito secondario

Potenza secondaria:

• Potenza secondaria utile totale: 26 W
• Uscite di potenza:
  • 15 W a 24 V CC
  • 25 W a 5 V CC

Valutazioni attuali:

• Corrente alla tensione secondaria:
  • 0,5 A per l'alimentazione del sensore a 24 V CC
  • 0,6 A per alimentazione relè a 24 V CC
  • 5 A per 5 V CC

Isolamento e standard:

• Resistenza di isolamento:

  • = 100 MOhm primario/terra

  • = 100 MOhm primario/secondario

• Marcatura: CE
• Segnalazione locale:
  • 1 LED (verde) per presenza tensione sensore (24V)
  • 1 LED (verde) per presenza tensioni (OK)
  • 1 LED (rosso) per guasto batteria (BAT)
• Formato del modulo: standard
• Peso netto: 0,51 kg

Specifiche ambientali:

• Immunità alle microinterruzioni: 10 ms
• Rigidità dielettrica:
  • Primario/terra da 2000 V
  • Primario/secondario 2000 V
• Standard:
  • CSA C22.2 N. 142
  • CSA C22.2 N. 213 Classe I Divisione 2 Gruppi A, B, C, D
  • CEI 61131-2
  • UL508
  • 89/336/CEE, 92/31/CEE, 93/68/CEE, 73/23/CEE
• Certificazioni di prodotto:
  • RMRS, BV, RINA, GL, ABS, DNV, LR
• Temperatura dell'aria ambiente:
  • Funzionamento: 0…60 °C
  • Stoccaggio: -25…70 °C
• Umidità relativa:
  • Funzionamento: 10…95% senza condensa
  • Stoccaggio: 5…95% senza condensa
• Altitudine operativa: 0...2000 m
• Trattamento protettivo: TC
• Grado di protezione IP: IP20
• Grado di inquinamento: 2

Dettagli sul confezionamento:

• Tipo di unità di pacchetto 1: PCE
• Numero di unità nel pacchetto 1: 1
• Dimensioni del pacchetto 1:
  • Altezza: 6,0 cm
  • Larghezza: 18,0 cm
  • Lunghezza: 26,0 cm
  • Peso: 619,0 grammi
