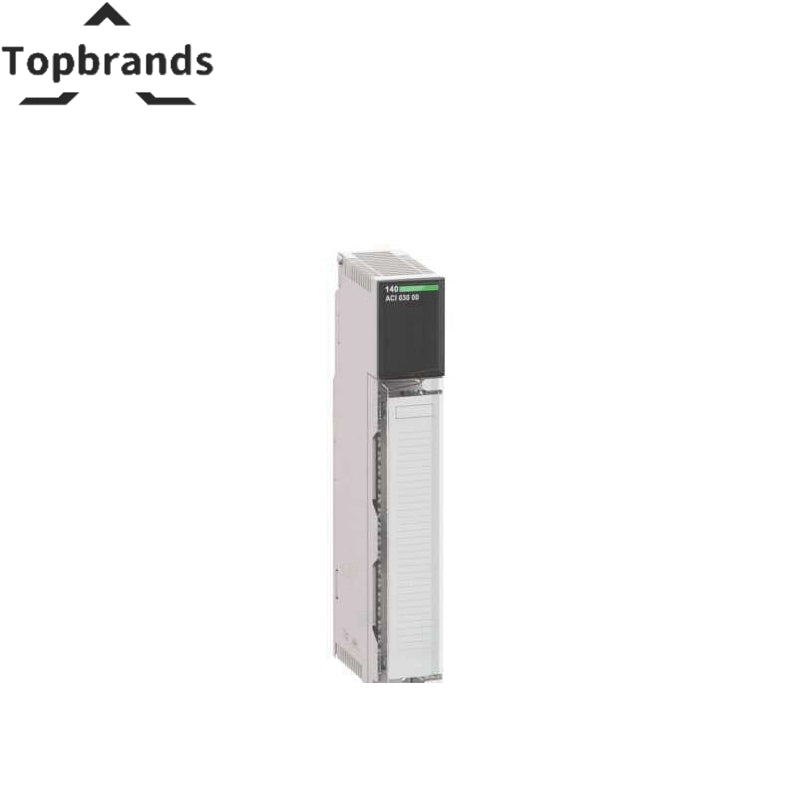

140ACI04000 | Шнайдер | Модикон | Кванттық | Аналогты енгізу модулі

Schneider Modicon кванттық аналогты енгізу модулінің техникалық сипаттамалары

Негізгі сипаттамалары:

• Өнім ассортименті: Modicon Quantum автоматтандыру платформасы
• Өнім немесе құрамдас түрі: Аналогты енгізу модулі
• Сүзгі түрі: Бір полюсті төмен өту - 34 Гц жиілікте 3 дБ +/- 25 %

Қосымша спецификациялар:

• Аналогтық кіріс нөмірі: 16
• Енгізу түрі: Дифференциалды
• Адрестік талап: 17 кіріс сөз
• Аналогтық кіріс ажыратымдылығы:
  • 0...16000 санау (4...20 мА)
  • 0...20000 санау (0...20 мА)
  • 0...25000 санау (0...25 мА)
  • 0...4095 санау (4...20 мА)
• Абсолютті максималды кіріс: 30 мА
• Кіріс кедергісі: 250 Ом
• Абсолютті дәлдік қатесі: +/- 0,125 % толық шкала
• Сызықтық қате:
  • +/- 12 мА макс (4...20 мА)
  • +/- 6 мкА макс (0...20 мА)
  • +/- 6 мкА макс (0...25 мА)
  • +/- 6 мА макс (4...20 мА)
• Температураға сәйкес дрейфтің дәлдігі:
  • +/- 0,0025 % толық шкала/°C (әдеттегі)
  • <= 0,0050 % толық шкала/°C (максималды)
• Жалпы режимді қабылдамау: > - 60 Гц жиілікте 90 дБ
• Арналар мен автобус арасындағы оқшаулау: 60 секундқа 1780 В айнымалы ток
• Жаңарту уақыты: 15 мс (2 сым/4 сым)
• Ақаулық түрі: Үзілген сым (4...20 мА)
• Таңбалау: CE

Жергілікті сигнал беру:

• Автобус байланысы үшін 1 жарық диоды (жасыл) (белсенді)
• Сыртқы ақау үшін 1 жарық диоды (қызыл).
• Арна қосулы 16 жарық диоды (жасыл).
• Арна ақауы үшін 16 жарық диоды (қызыл).

Автобусқа ағымдағы талаптар:

• 360 мА

Қуат шығыны:

• 5 Вт

Модуль пішімі:

• Стандартты
• Таза салмағы: 0,3 кг

Қоршаған орта:

• Стандарттар:
  • UL 508
  • CSA C22.2 № 142
• Өнімнің сертификаттары:
  • FM 1-сынып 2-бөлім
  • cUL
• Электростатикалық разрядқа төзімділік:
  • IEC 801-2 стандартына сәйкес 4 кВ контакт
  • IEC 801-2 стандартына сәйкес ауада 8 кВ
• Электромагниттік өрістерге төзімділік: 10 В/м (IEC 801-3 сәйкес 80…1000 МГц)
• Жұмыс істеуге арналған қоршаған ауа температурасы: 0…60 °C
• Сақтауға арналған қоршаған ауа температурасы: -40…85 °C
• Салыстырмалы ылғалдылық: 95 % конденсациясыз
• Жұмыс биіктігі: <= 5000 м

Қаптама бірліктері:

• 1-бума бірлігі түрі: PCE
• 1-бумадағы бірлік саны: 1
• Пакет 1 өлшемдері:
  • Биіктігі: 4,6 см
  • Ені: 16,5 см
  • Ұзындығы: 31,0 см
  • Салмағы: 433 г
