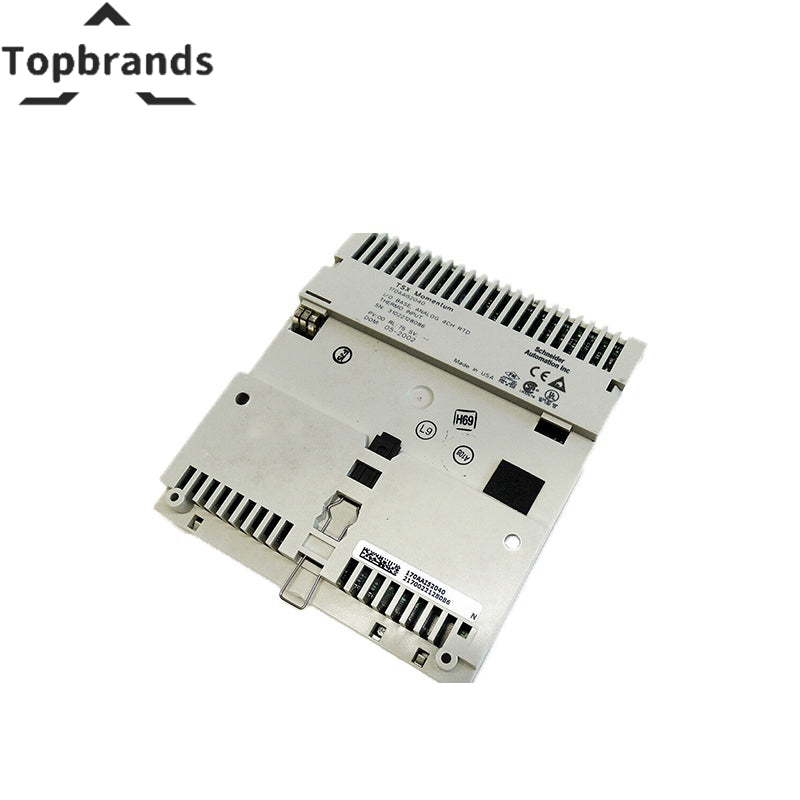

Schneider Modicon Momentum аналогтық кіріс базасының техникалық сипаттамалары
Негізгі сипаттамалары:
-
Өнім ассортименті: Modicon Momentum автоматтандыру платформасы
-
Өнім немесе құрамдас түрі: Аналогтық кіріс базасы
-
Аналогтық кіріс нөмірі: 4
-
Аналогтық кіріс түрі: Дифференциалды аналогтық кіріс базасы
Аналогтық кіріс диапазоны:
- +/- 100 мВ, 15 бит + белгісі, > 10000 кОм
- +/- 25 мВ, 15 бит + белгісі, > 10000 кОм
Қолдау көрсетілетін термопар түрлері:
Қосымша спецификациялар:
-
Дерек пішімі: Толық 16 бит қол қойылған
-
Абсолютті дәлдік қатесі:
- +/- 21 мкВ 25 °C, +/- 25 мВ
- +/- 27 мкВ 25 °C, +/- 100 мВ
- +/- 46 мкВ 60 °C, +/- 25 мВ
- +/- 94 мкВ 60 °C, +/- 100 мВ
-
Температуралық зонд түрлері: Ni 100, Ni 1000, Pt 100, Pt 1000, 0,125 мА
-
Жаңарту уақыты: 500 мс
-
Оқшаулау:
- Арналар арасында: 400 В тұрақты ток
- Арналар мен жердің арасында: 1 минут ішінде 500 В айнымалы ток
- Қоректену мен жерге қосу арасында: 1 минут ішінде 500 В
-
Рұқсат етілген жалпы режимдегі кернеу:
- Арналар арасында жерге 100 В тұрақты ток
- 115 В айнымалы ток бір немесе арналар арасындағы үш фаза
- Арналар арасындағы тұрақты ток 200 В
- 250 В жердегі арналар арасындағы айнымалы ток
- 250 В арналар арасындағы айнымалы ток бір фазалы
-
Жалпы режимді қабылдамау:
- Арналар арасындағы тұрақты ток 120 дБ
- Арналар арасындағы 130 дБ 50 Гц айнымалы ток
- Арналар арасында жерге 135 дБ тұрақты ток
- Арналар арасындағы 140 дБ 60 Гц айнымалы ток
- Жерге арналар арасындағы 145 дБ 50 Гц айнымалы ток
- Жерге арналар арасындағы 155 дБ 60 Гц айнымалы ток
-
Сериялық режимді қабылдамау:
- 35 дБ 50 Гц айнымалы ток
- 45 дБ 60 Гц айнымалы ток
-
Сыртқы қуат талабы: +/- 30 В тұрақты ток
-
Ең көп қуат шығыны: 5,5 Вт
-
Кері полярлықты қорғау: Ішкі
Жергілікті сигнализация:
- Арна күйіне арналған 4 жарық диоды
Электр қосылымы:
- Алынбалы терминал блоктарына арналған 2 қосқыш
Ток шығыны: 24 В тұрақты токта 305 мА
Өлшемдері мен салмағы:
-
Тереңдігі: 47,5 мм
-
Биіктігі: 125 мм
-
Ені: 141,5 мм
-
Таза салмағы: 0,215 кг
Қоршаған орта:
-
Өнімнің сертификаттары:
- FM 1-сынып 2-бөлім
- CSA
- UL
-
Қорғаныс емі: ТК
-
Электростатикалық разрядқа төзімділік: IEC 801-2 сәйкес 4 кВ контакт, IEC 801-2 сәйкес ауада 8 кВ
-
Электромагниттік өрістерге қарсылық: 10 В/м (80...1000 МГц сәйкес IEC 801-3)
-
Жұмыс істеуге арналған қоршаған ауа температурасы: 0…60 °C
-
Сақтауға арналған қоршаған ауа температурасы: -40…85 °C
-
Салыстырмалы ылғалдылық: 95 % конденсациясыз
-
Жұмыс биіктігі: <= 5000 м
Қаптама бірліктері:
-
1-пакет бірлігі түрі (жеке бірлік): PCE
-
1-бумадағы бірлік саны: 1
-
Өлшемдері:
-
Биіктігі: 5,5 см
-
Ені: 18,0 см
-
Ұзындығы: 26,0 см
-
Салмағы: 380,0 г
-
2 қаптама түрі (картон): S03
-
2-бумадағы бірлік саны: 10
-
Өлшемдері:
-
Биіктігі: 30 см
-
Ені: 30 см
-
Ұзындығы: 40 см
-
Салмағы: 3,8 кг
-
Пакет бірлігінің түрі 3 (паллет): P06
-
3-бумадағы бірлік саны: 80
-
Өлшемдері:
-
Бойы: 75,0 см
-
Ені: 40,0 см
-
Ұзындығы: 80,0 см
-
Салмағы: 55,4 кг
