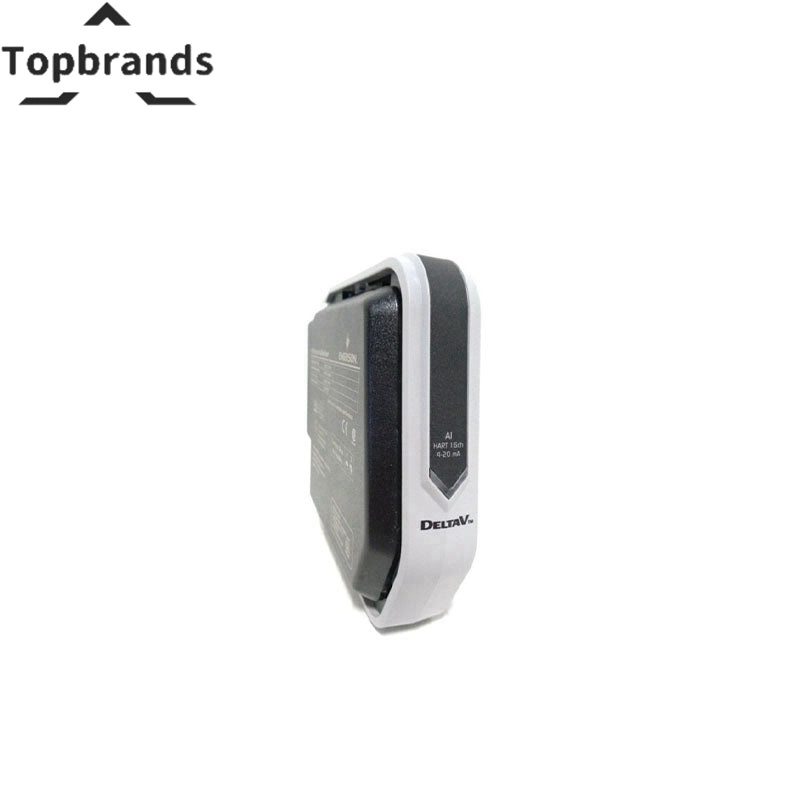

Emerson DeltaV KJ3241X1-BK1 S-Series сериялық интерфейс картасы

Қауіпті атмосфера сертификаттары:

• II 3G Ex және IIC Gc
  • Сертификаттар:
    • FM19ATEX0173U
    • IECEx FMG 19.0019U
    • FM21UKEX0017U
    • CL. I див. 2 GP. А Б С Д
    • CL. I Аймақ 2 AEx/Ex ec IIC Gc
    • FM17CA0145U
    • FM17US0286U

Қуат сипаттамалары:

• Жергілікті автобус қуаты:
  • 300 мА 12 В тұрақты ток

Қоршаған ортаның техникалық сипаттамалары:

• Қоршаған ортаның температурасы:

  • Жұмыс істеу: -40°C және +70°C

• Шок:

  • 10 г жартылай синус толқыны 11 мсек

• Діріл:

  • 2-ден 13,2 Гц-ке дейінгі 1мм шыңнан шыңға дейін; 13,2-ден 150 Гц-ке дейін 0,7 г

• Ауадағы ластаушы заттар:

  • ISA-S71.04 –1985 Ауадағы ластаушы заттар G3 класы

• Салыстырмалы ылғалдылық:

  • 5-95% конденсацияланбайды

Орнату және қауіпсіздік ескертулері:

• Орнату нұсқаулары:

  • Қауіпті аймақтарда орнату, алып тастау және пайдалану бойынша арнайы нұсқауларды 12P5404 «DeltaV™ S-Series 2-аймақты сандық автоматтандыру жүйесін орнату нұсқаулары» құжатынан қараңыз.
  • Қосымша орнату нұсқаулары "DeltaV™ M-Series және CHARMs аппараттық құралды орнату" нұсқаулығында қолжетімді.

• Жою және енгізу:

  • Картаны алу немесе қосу алдында құрылғыға берілетін өріс қуатының (өріс терминалында немесе Тасымалдаушы арқылы шиналанған өріс қуаты арқылы) өшірілгеніне көз жеткізіңіз.
  • Қауіптердің алдын алу үшін жүйе қуаты қосылған кезде шығару немесе салу мүмкін емес.

• Айналмалы кілт жүйесі:

  • Орнатқаннан кейін енгізу/шығару карталары мен терминал блоктары арасындағы үйлесімділікті қамтамасыз ету үшін айналмалы кілттер жүйесін пайдаланады.
  • Терминал блоктарының кілттері дұрыс жұмыс істеу және қауіпсіздік үшін пайдаланылатын арнайы енгізу/шығару картасына сәйкес келуі керек.
