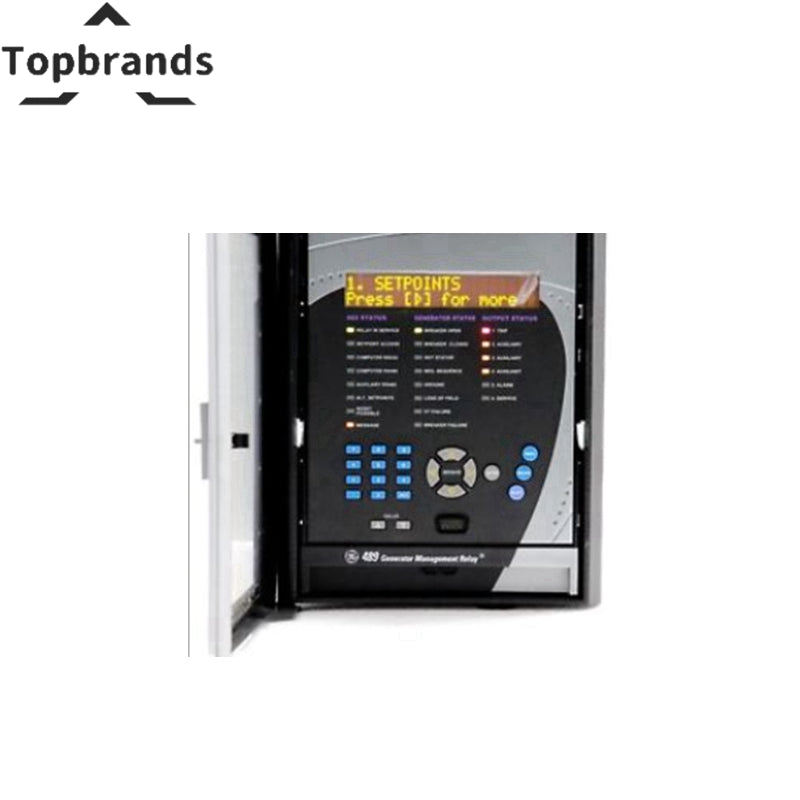

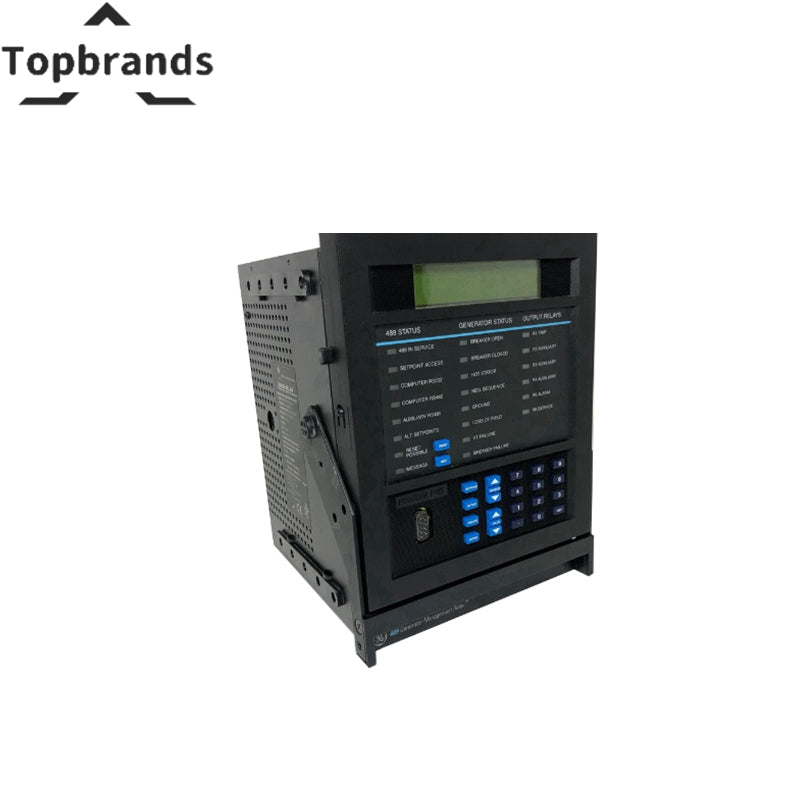

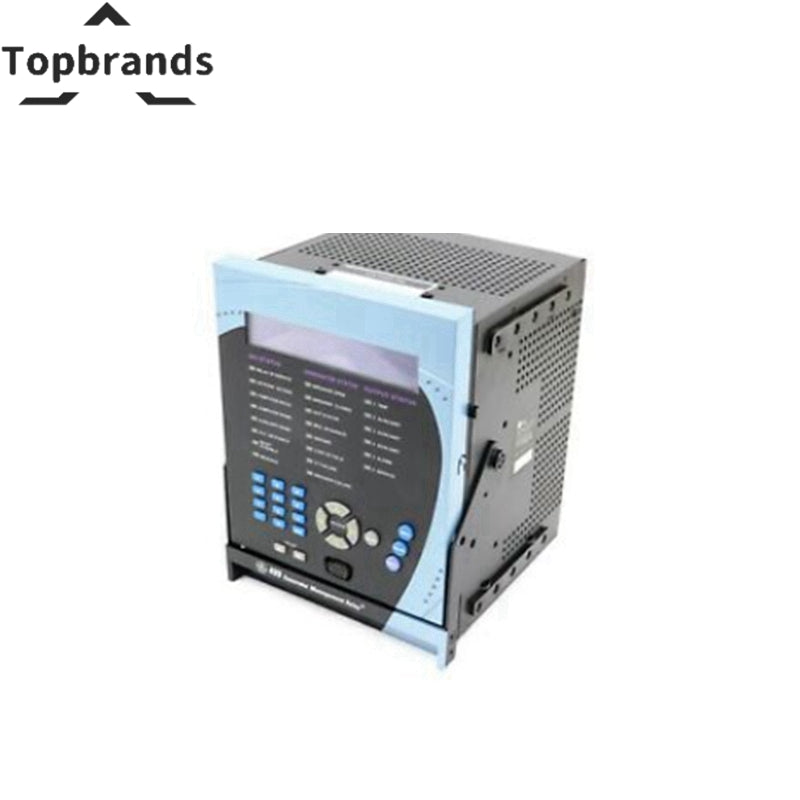

General Electric | GE Multilin | 489-P5-HI-A20-E-H | Генераторды басқару релесі

ҚУАТ ЖАЗУ опциялары:

• LO диапазоны:
  • Тұрақты ток: 20 - 60 В тұрақты ток
  • Айнымалы ток: 20 - 48 В айнымалы ток 48 - 62 Гц жиілікте
• HI диапазоны:
  • Тұрақты ток: 90-300 В тұрақты ток
  • Айнымалы ток: 48 - 62 Гц жиілікте 70 - 265 В айнымалы ток
• Қуат: 45 ВА (макс), әдеттегі 25 ВА
• Қоректену кернеуінсіз дұрыс жұмыс уақыты: 30 мс

АТ АНАЛОГТЫ КІРІСТЕР ЖИІЛІКТІ БАҚЫЛАУ

• Жиілікті бақылау: wye үшін Va, ашық дельта үшін Vab
  • Ең аз 6В, 10 Гц/сек.

ШЫҒЫС ЖӘНЕ НЕЙТРАЛДЫҚ АЯҚТЫ ТОҚ КІРІСТЕРІ

• Негізгі КТ: 10 - 50000 А
• Қосымша КТ: 1 А немесе 5 А (тапсырыспен көрсетілуі керек)
• Түрлендіру диапазоны: 0,02 - 20 x CT
• Дәлдігі:
  • <2 x CT кезінде: ±0,5% 2 x CT
  • ≥ 2 x CT кезінде: ±1% 20 x CT
• Жүктеме: Номиналды жүктеме кезінде 0,2 ВА-дан аз
• КТ төзімділігі:
  • 80 есе номиналды токпен 1 секунд
  • 40 есе номиналды токпен 2 секунд
  • 3 есе номиналды токта үздіксіз

ЖЕРГЕ ТОҒЫНЫҢ КІРІСІ КТ

• Негізгі КТ: 10 - 10000 А (1А / 5А КТ)
• Қосымша КТ: 1A / 5A немесе 50:0,025 (HGF CTs)
• Түрлендіру ауқымы:
  • 1А / 5А КТ үшін 0,02 - 20 x КТ
  • 0,0-ден 100А дейін. 50:0,025 КТ (HGF) үшін
• 50:0,025 КТ дәлдігі:
  • ± 0,1 А кезінде <10 А
  • ± 1,0 А ≥ 10 - 100 А
• 1A/5 A КТ дәлдігі:
  • <2 x CT кезінде: ±0,5% 2 x CT
  • ≥ 2 x CT кезінде: ±1% 20 x CT

ТАПСЫРУ КАТУШТАРЫН БАҚЫЛАУ

• Қолданылатын кернеу: 20-300 В тұрақты/айнымалы ток
• Төгілетін ток: 2 - 5 мА

АНАЛОГТЫ ТОҚТЫ КІРІСТЕР

• Ағымдағы кірістер:
  • 0 - 1 мА
  • 0 - 20 мА
  • 4 - 20 мА (орнатылған мән)
• Кіріс кедергісі: 226 Ом ±10%
• Түрлендіру диапазоны: 0 - 2 мА
• Дәлдік: ±1% толық шкала
• Түрі: пассивті
• Аналогтық кіріс көзі: +24 В тұрақты ток 100 мА макс.
• Іріктеу аралығы: 50 мс
