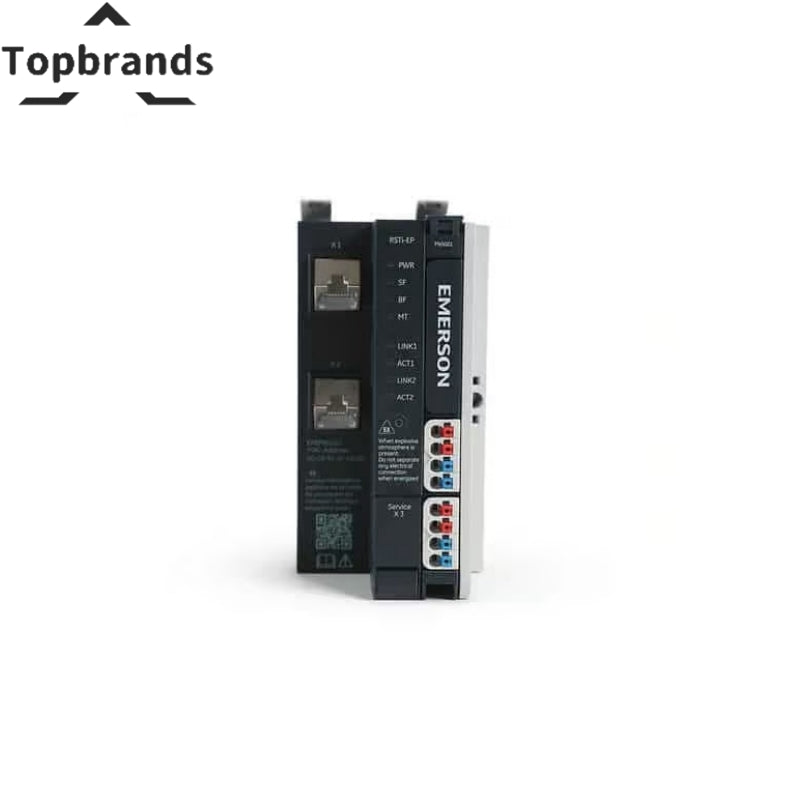

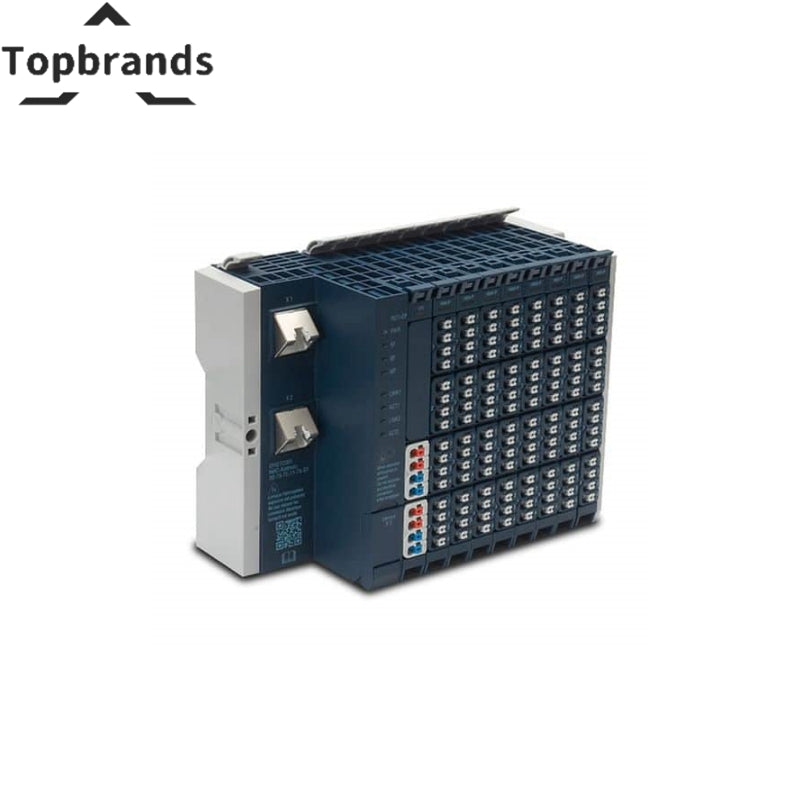

EMERSON | Peranti I/O PROFINET | EPXPNS001 | Sistem PACS | Penyesuai rangkaian

Spesifikasi untuk sistem GE EPXPNS001:

Data Sistem:

• Sambungan: 2 x RJ-45
• Protokol Fieldbus: PROFINET Versi 2.3 Peranti I/O Kelas C (IRT, RT)
• Imej Proses:
  • Lebar Data Input: Maks. 512 bait
  • Lebar Data Output: Maks. 512 bait
  • Data Parameter: Maks. 4362 bait
  • Data Diagnostik: Maks. 1408 bait
• Bilangan Modul: Maks. 64 aktif
• Antara Muka Konfigurasi: USB Mikro 2.0
• Kadar Pemindahan:
  • Bas medan: Maks. 100 Mbps
  • Bas Sistem RSTi-EP: Maks. 48 Mbps
• Format Data: Lalai: Motorola; Boleh dikonfigurasikan: Intel
• Kadar Kemas Kini I/O PROFINET: Pilihan boleh dikonfigurasikan: 1ms, 2ms, 4ms, 8ms, 16ms, 32ms, 64ms, 128ms, 256ms dan 512ms
• Menyokong MRP: Ya
  • Kadar Kemas Kini I/O Minimum untuk operasi tanpa bump dalam topologi gelang MRP ialah 32ms dan lebih perlahan untuk EPXPNS001

Bekalan:

• Voltan Bekalan untuk Sistem dan Input: 20.4V – 28.8V
• Voltan Bekalan untuk Output: 20.4V – 28.8V
• Maks. Arus Suapan Masuk untuk Modul Input: 10 A
• Maks. Arus Suapan Masuk untuk Modul Output: 10 A
• Penggunaan Semasa daripada Laluan Semasa Sistem ISYS: 116 mA

Data Sambungan:

• Jenis Sambungan: Gaya musim bunga
• Keratan Rentas Konduktor: Berwayar tunggal, berwayar halus 0.14 – 1.5 mm² (AWG 26 – 16)

Data Umum:

• Suhu Operasi: -20°C hingga +60°C (-4°F hingga +140°F)
• Suhu Storan: -40°C hingga +85°C (-40°F hingga +185°F)
• Kelembapan Udara (Operasi/Pengangkutan): 5% hingga 95%, tidak pemeluwapan mengikut DIN EN 61131-2
• Lebar: 52 mm (2.05 in)
• Kedalaman: 76 mm (2.99 in)
• Tinggi: 120 mm (4.72 in)
• Berat: 220 g (7.76 oz)
