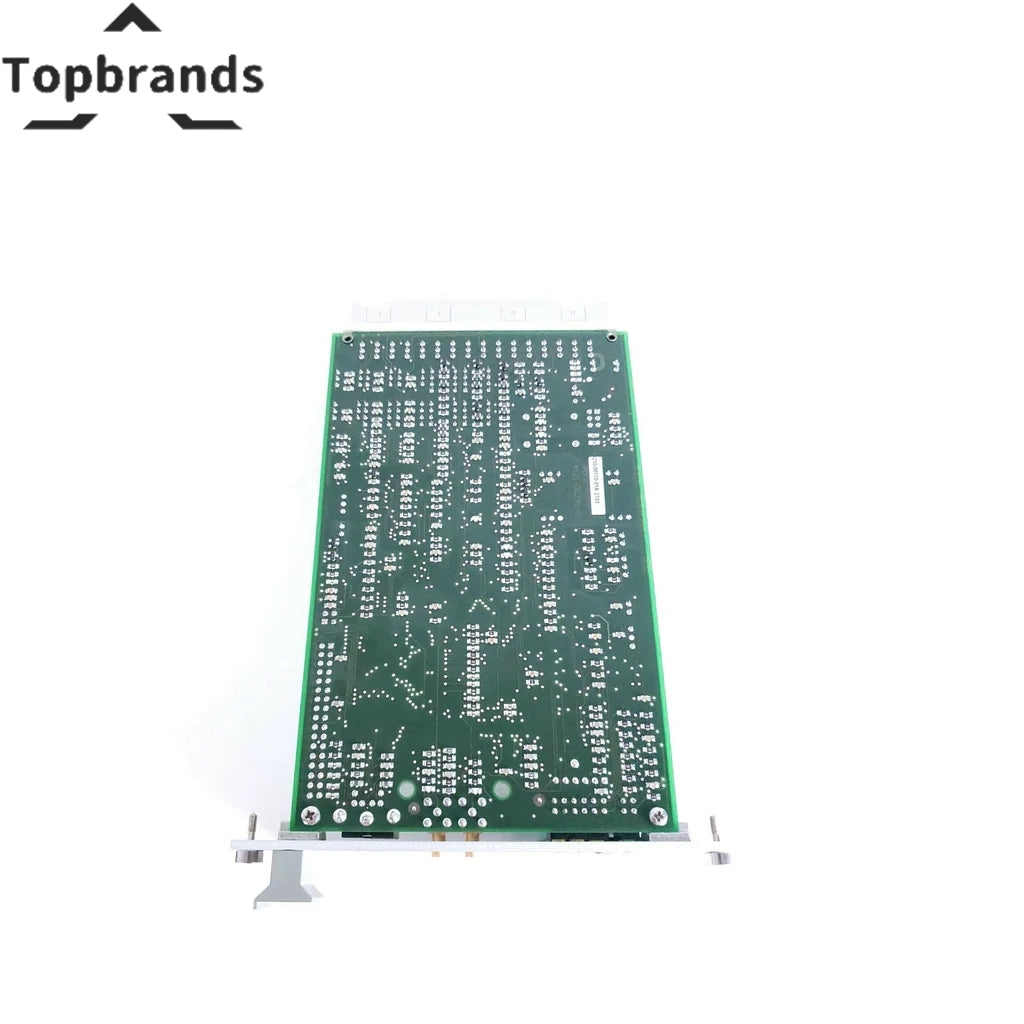

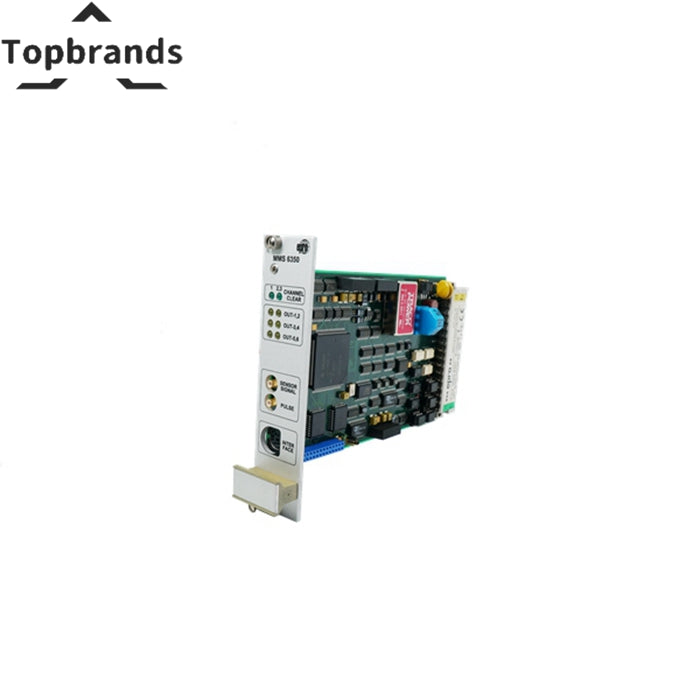

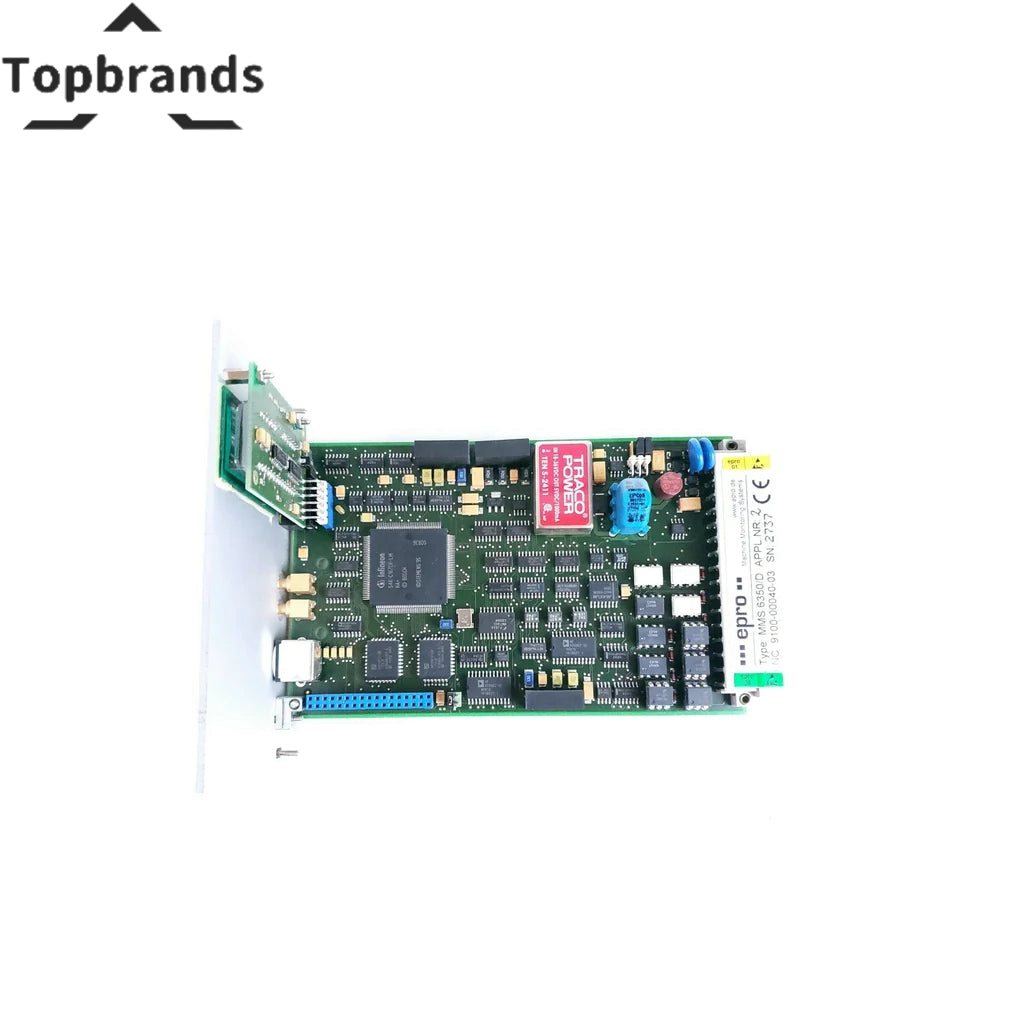

Dados técnicos:
Entradas de sinal:
-
Tipo: Entrada diferencial, não reativa, de circuito aberto e à prova de curto-circuito
-
Faixa de tensão de entrada: 0 a 27,3 V CC
-
Faixa Limite: 0 a 30 V
-
Resistência de entrada: 100 kOhm
Saídas de sinal do sensor:
-
Conectores: soquetes frontais SMB, com buffer, à prova de circuito aberto e curto-circuito, não reativos
-
Faixa de saída do sinal: 0 a 4,1 V; saída = 0,15 x sinal do sensor
-
Precisão: ±1% do desvio total da escala (f.s.d.)
-
Faixa de frequência: 0 a 16 kHz (-3dB) ±20%
-
Carga permitida: 1 MOhm
-
Resistência interna: 10 kOhm
Saídas Dinâmicas:
-
Saída TTL: Os pulsos de entrada preparados são emitidos como pulsos TTL
-
Pulso TTL: À prova de circuito aberto e curto-circuito, não reativo
-
Faixa nominal: 0 a 5 V
-
Faixa de frequência: 0 Hz a 20 kHz
-
Carga permitida: ≥1 kOhm
-
Resistência interna: 5,1 kOhm
Saídas de pulso:
-
Descrição: Os pulsos de entrada preparados são emitidos através de optoacopladores livres de potencial
-
Tensão máxima: +24 V em UC, +48 V no coletor
-
Corrente máxima (condução CE): 100 mA
Condicionamento de Sinal para Valores Característicos:
-
Descrição: Os sinais de entrada são padronizados pelo processador. O valor característico é proporcional à velocidade, ou seja, a frequência do pulso de entrada dividida pelo número de dentes na roda do gatilho.
-
Faixa máxima de medição: limitada pela faixa máx. frequência de sinal de 20 kHz na entrada
-
Velocidade máxima: 65.535 rpm (limitada ao máximo de 18 dentes na roda do gatilho pela frequência de entrada máxima de 20 kHz)
-
Número máximo de dentes na roda do gatilho: 255 (máx. 4700 rpm)
Resultados atuais de valores característicos:
-
Descrição: Cálculo e avaliação dependem de funções definidas durante a configuração
-
Saída de corrente 1: 0/4 a 20 mA, isolada galvanicamente, precisão ±0,1% do f.s.d., 16 bits
-
Saída de corrente 2: 0/4 a 20 mA, galvanicamente não isolada, com feedback para comparação de resultados analógicos, precisão ±0,1% de f.s.d., 16 bits
-
Zoom de velocidade: Zoom de uma velocidade por saída atual, precisão de ±0,1% do f.s.d., 16 bits
Supervisão e Visualização de Canais:
-
Descrição: Cada canal verifica continuamente o sinal do sensor de velocidade que o acompanha e compara pulsos e saídas de corrente dos outros dois canais com seu próprio canal para garantir a máxima segurança. As falhas são indicadas por dois LEDs verdes na parte frontal do monitor.
-
Sinalização: Via coletor/emissor opto-desacoplado
-
Status = Falha: Umax = 48 V CC
-
Status = OK: Imáx = 100 mA
Entradas binárias:
-
Descrição: Isolado galvanicamente, mas com GND comum
-
Nível de sinal:
-
Baixo: 0 a +3 V
-
Alto: +13 a +48 V
-
Bloqueio Externo: Para desabilitar a função, saídas de alarme para unidades de serviço e manutenção, etc.
-
Redefinir trava: para redefinir a função de trava das saídas de função e alarme
-
Entrada de teste: para testar as funções de monitoramento com um valor de teste gerado internamente
Saídas binárias:
-
Descrição: Seis saídas de função com função separada ou configuração de limite. Funções e características de comutação definidas durante a configuração.
-
Configuração de limite: Por configuração de parâmetro, dependendo da função atribuída
-
Visualização da condição: LED vermelho para cada saída de função/alarme
-
Limite de dados para saídas binárias:
-
Resultados 1-3:
-
CE Aberto: Máx. 48 V
-
Regência C-E: máx. 50 mA
-
Resultados 4-6:
-
CE Aberto: Máx. 48 V
-
Regência C-E: máx. 100 mA
