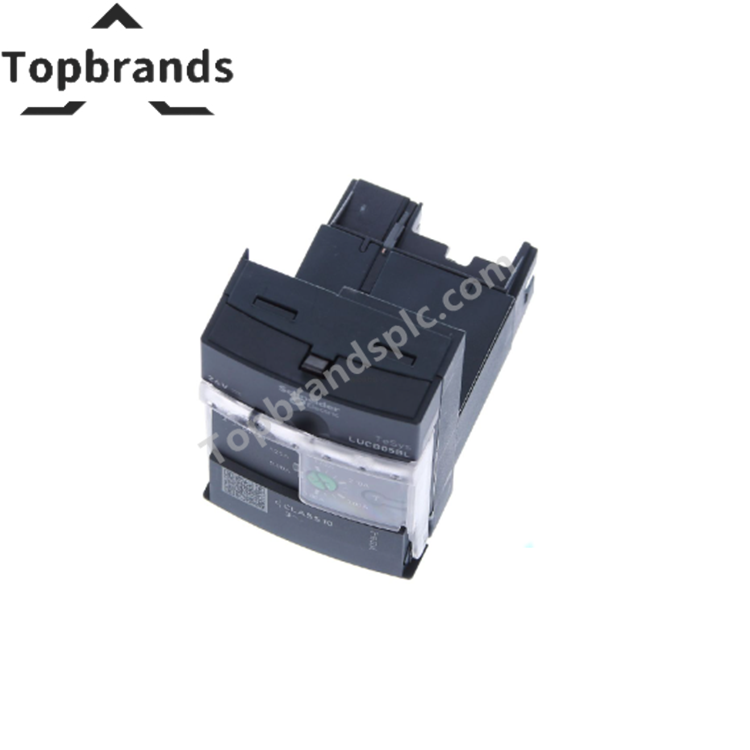

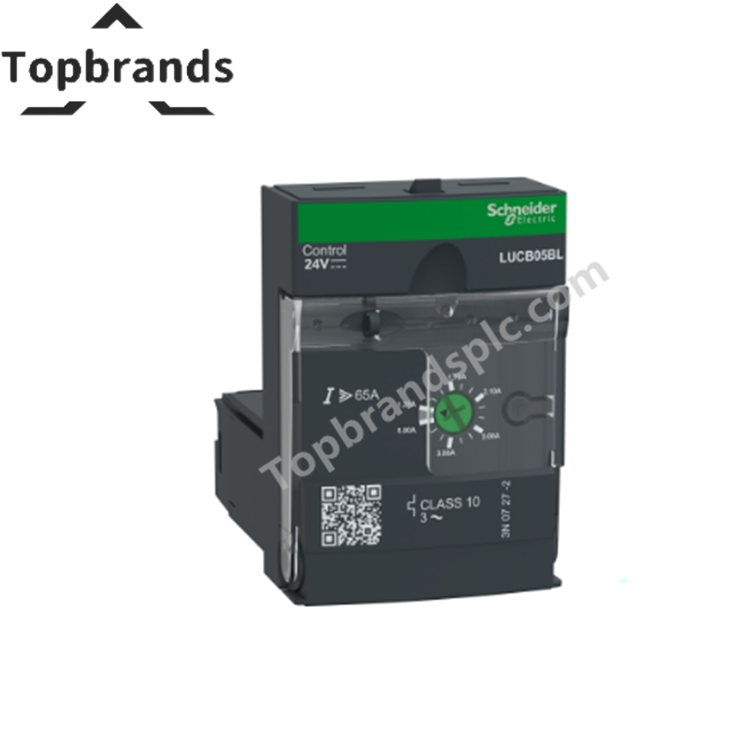

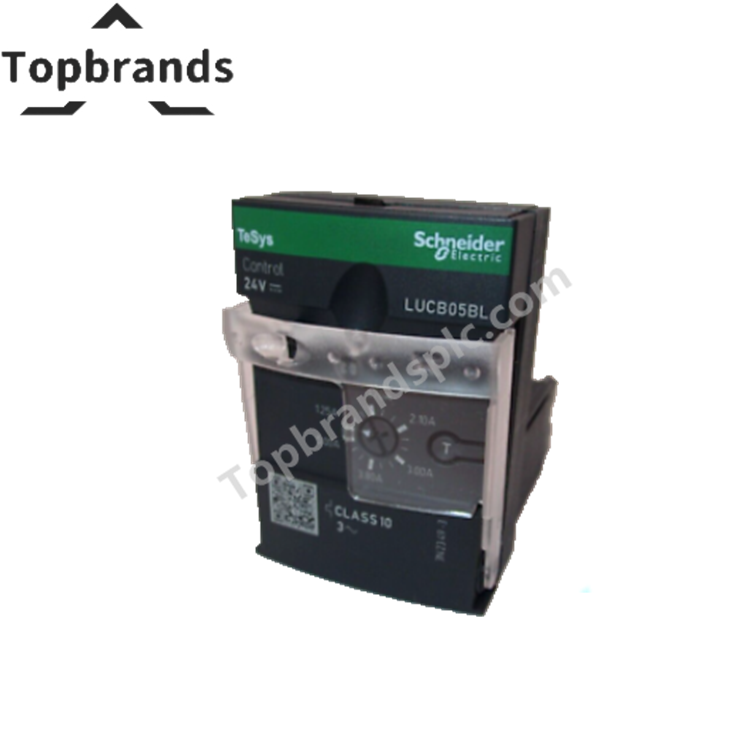

Schneider LUCB05BL Unidade de Controle Avançada

Informações gerais

• Faixa: TeSys

• Nome do Produto: TeSys Ultra

• Nome Curto do Dispositivo: LUCB

• Tipo de Produto: Unidade de Controle Avançada

• Aplicação: Controle de Motor, Proteção de Motor

• Aplicação Específica: Proteção básica, funções avançadas, comunicação

características elétricas

• Tensão Operacional Avaliada ([Ue]): 690 V CA

• Frequência da rede: 40-60 Hz

• Tipo de Carga: motor de 3 fases (autocoolado)

• Categorias de Utilização: AC-41, AC-43, AC-44

• Classificações de Potência do Motor:

• 1,5 kW a 400-440 V CA

• 2,2 kW a 500 V CA

• 3 kW a 690 V CA

• Faixa de Ajuste da Corrente do Motor Classificado: 1.25 - 5 A

• Classe de Sobrecarga Térmica: Classe 10 (conforme IEC 60947-6-2 & UL 508)

• Limite de Queda: 14,2 × Ir ±20%

• Sensibilidade à Falha de Fase: Sim

Circuito de Controle e Consumo de Energia

• Tensão do Circuito de Controle ([Uc]): 24 V CC

• Limites de tensão:

• Operação: 20-27 V CC

• Desconexão: 14,5 V CC

• Consumo atual:

• 130mA (LUB12)

• 220 mA (LUB32, LUB38)

• 60-80 mA (operação selada)

• Dissipação de calor:

• 2 EM (OU12)

• 3 EM (LUB32, LUB38)

Condições Ambientais

• Temperatura de Operação: -25°C a 70°C

• Temperatura de Armazenamento: -40°C a 85°C

• Altitude de Operação: Até 2000 m

• Resistência ao fogo:

• 960°C (componentes ao vivo suportam)

• 650°C (conformidade geral)

• Resistência ao choque:

• 10 gn (pólos de energia abertos)

• 15 gn (pólos de energia fechados)

• Resistência à vibração:

• 2-4 gn (5-300 Hz, dependendo do estado do poste de energia)

EMC e imunidade

• Descarga Eletrostática: 8 kV (ar e contato)

• Resistência a Campos Radiados: 10 V/m

• Resistência Transiente Rápida:

• 2 kV (ligação serial)

• 4 kV (outros circuitos)

• Imunidade a Microinterrupções: 3 ms

• Imunidade a Quedas de Tensão: 70% / 500 ms

Físico e Montagem

• Modo de Fixação: Plug-in (face frontal)

• Dimensões:

• Largura: 45 mm

• Altura: 66 mm

• Profundidade: 60 mm

• Código de Compatibilidade: LUCB
