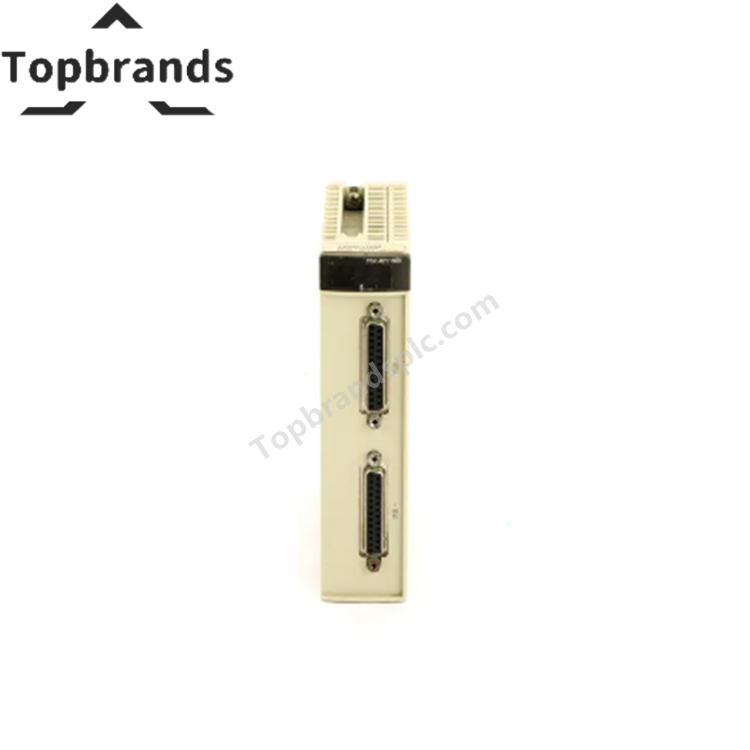

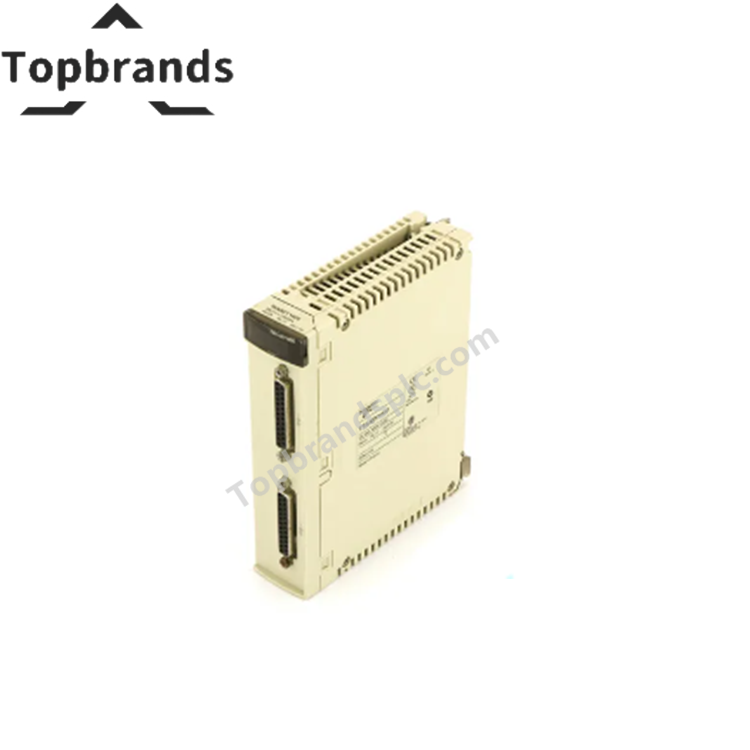

Módulo de Entrada Analógica Schneider TSXAEY1600

Especificações

Principal

• Faixa de Produto: Plataforma de Automação Modicon Premium
• Tipo de Produto: Módulo de Entrada Analógica
• Nível de Entrada: Alto Nível
• Número de entradas analógicas: 16
• Tipos de entrada analógica:
  • Corrente: 0...20 mA, 4...20 mA
  • Tensão: ±10 V, 0...10 V, 0...5 V, 1...5 V
• Conversão Analógica/Digital: 12 bits

Complementar

• Tempo de Ciclo de Leitura Nominal: 51 ms
• Tempo de Ciclo de Leitura Rápido: 3 ms + (3 ms × Número de Canais Usados)
• Erro de medição:
  • A 25°C:
    • ±0,1% Escala Completa: ±10 V, 0...10 V, 0...5 V, 1...5 V
    • ±0,16% Escala Completa: 0...20 mA, 4...20 mA
  • A 0...60°C:
    • ±0,13% Escala Completa: ±10 V, 0...10 V, 0...5 V, 1...5 V
    • ±0,32% Escala Completa: 0...20 mA, 4...20 mA
• Tensão de isolamento:
  • 1000 Vrms (Entre Canais e Barramento)
  • 1000 Vrms (Entre Canais e Terra)
  • Ponto Comum (Entre Canais)
• Modo Comum Entre Canais: Nenhum
• Proteção contra Sobretensão de Entrada:
  • -15…15 V no Estado 0 (250 kΩ)
  • -30…30 V no Estado 1 (250 kΩ)
• Proteção contra Sobrecorrente: -30…30 mA no Estado 1 (250 kΩ)
• Conexão Elétrica: 2 Conectores SUB-D 25
• Consumo Atual: 270 mA a 5 V CC
• Formato do Módulo: Padrão
• Marcação: CE
• Peso do Produto: 0,34 kg

Especificações Ambientais

• Conformidade com Normas: IEC 1131
• Certificações: BV, GL, LR, DNV, RINA, ABS, RMRS
• Temperatura de Operação: 0…60°C
• Temperatura de Armazenamento: -25…70°C
• Humidade relativa:
  • 10…95% (Operação, Não Condensante)
  • 5…95% (Armazenamento, Não Condensante)
• Altitude de Operação: 0...2000 m
• Tratamento Protetor: TC
• Classificação IP: IP20
• Grau de poluição: 2
