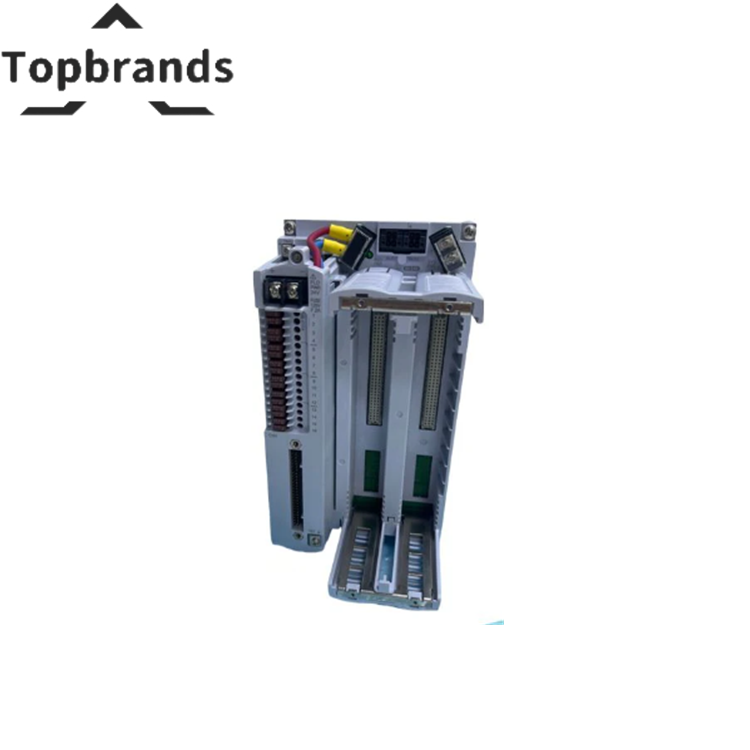

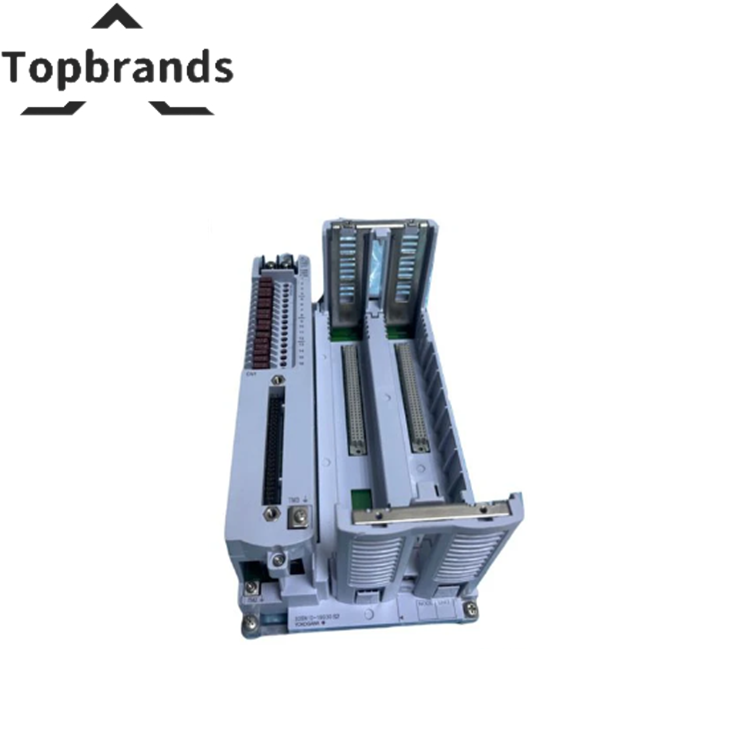

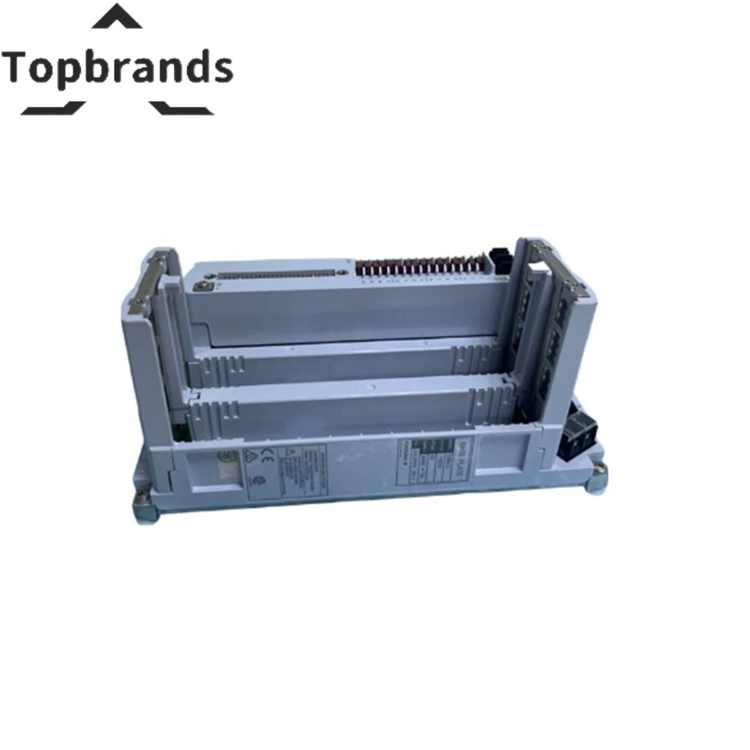

Placa de Base do Terminal Yokogawa S2BN1D-19030

Especificações

• Montagem

  • Tipo de montagem em trilho DIN
  • Tipo de montagem na parede (com parafusos M4 × 4)

• Configuração do módulo de E/S

  • Redundante ou Único

• Número de canais

  • 16 canais

• Conexão

  • Sinal de campo
    • Terminal de Braçadeira de Pressão (S2BN1D-1)
    • Terminal de Grampeamento de Primavera (S2BN1D-2)
    • Conector de cabo (S2BN1D-9)
  • Ônibus F-SB
    • Conectado pelo Cabo de Bus F-SB (S2KLF10)
  • Fonte de alimentação do sistema
    • Conectado pelo cabo de alimentação para placa de base (S2KPB10)
  • Aterramento
    • Terminal de parafuso M3

• Suportando Tensão

  • Entre entrada/saída e sistema: 1500 V CA por 1 minuto, 42 V CC (contínuo)

• Resistência de isolamento

  • 100 MΩ ou mais (500 V DC)

• Peso

  • Aprox. 1,4 kg

• Fonte de alimentação de campo

  • Classificação: 24 V CC +20%/-10%, até 11,0 A
  • Conexão: Conectado pelo cabo ao terminal de alimentação de campo (EP+, EP-)
  • Nível de detecção de proteção contra sobretensão (OVP): 32 V ou inferior
  • Tensão suportável entre a saída e o terra: 500 V CA ou superior por 1 minuto
  • Capacitância entre a saída e o terra: 0,4 μF ou menos

Códigos de sufixo

• 1 = Tipo de montagem em parede
• 9 = Interface de conector de cabo (para cabo AKB)
• 0 = Sem proteção contra explosão
• 3 = Com padrão ISA G3 e ampla faixa de temperatura (-40 a 70 °C)
• 0 = Sempre 0
