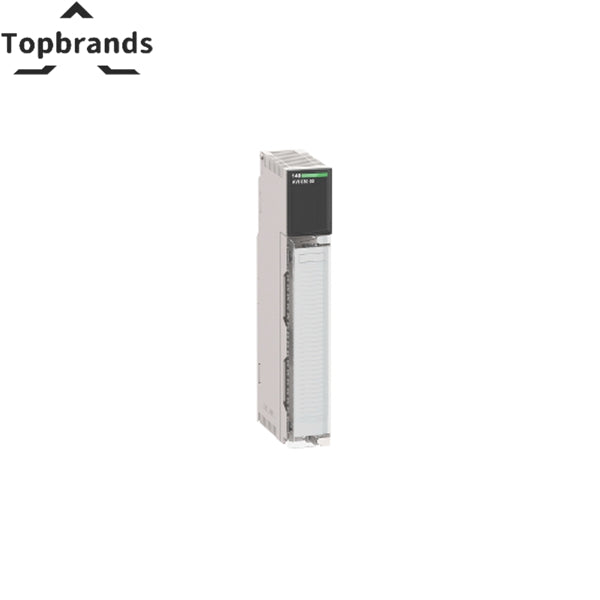

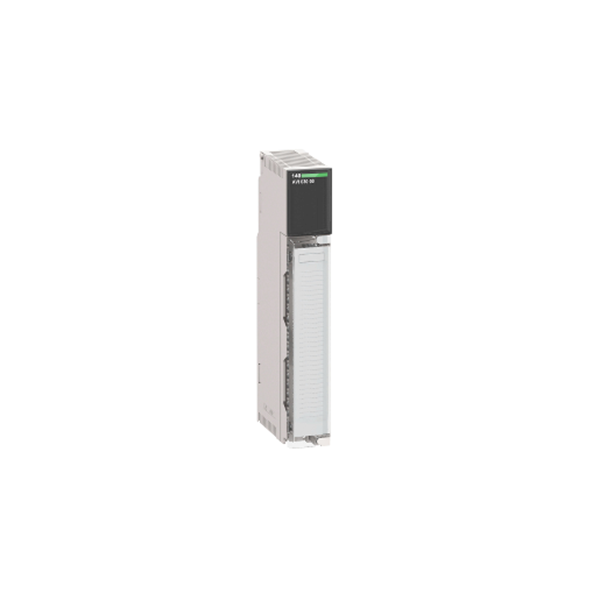

Schneider Electric 140ARI03010 Модуль аналогового ввода

Описание:

• Тип: Модуль аналогового ввода
• Серия: Modecon Quantum
• Применение: системы промышленной автоматизации и управления.

Функции:

• Количество входов: 8
• Типы входов: поддерживает датчики температуры, такие как Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 200, Ni 500, Ni 1000.
• Входное разрешение: 13 бит
• Входное сопротивление: ≥ 10 МОм
• Местная сигнализация:
  • Состояние связи по шине: 1 светодиод (зеленый)
  • Внешняя неисправность: 1 светодиод (красный)
  • Состояние канала: 8 светодиодов (зеленый/красный)

Технические характеристики:

• Диапазон измерения температуры:
  • Pt 100, Pt 200, Pt 500, Pt 1000: от -200 до 850 °C
  • Ni 100, Ni 200, Ni 500, Ni 1000: от -60 до 180 °C.
• Точность:
  • Абсолютная погрешность измерения: 0,1 °C
  • Ошибка линейности: ± 0,01% полной шкалы
  • Дрейф точности в зависимости от температуры: ± 0,5 °C при 25 °C, ± 0,9 °C при 0–60 °C.
• Изоляция:
  • Между каналами и шиной: 1780 В переменного тока, 47…63 Гц, 60 с; 2500 В постоянного тока, 60 с
  • Между каналами: 300 В среднеквадратичного переменного тока
• Время обновления:
  • 1200 мс для 3 проводов
  • 640 мс для 2 проводов/4 проводов
• Обнаружение неисправностей: обрыв провода, превышение шкалы
• Рассеиваемая мощность: 1 Вт
• Требуемый ток шины: 200 мА
• Рабочая температура: 0…60 °C
• Температура хранения: -40…85 °C
• Относительная влажность: 95 % без конденсации.
• Рабочая высота: ≤ 5000 м
• Класс защиты: IP20 в соответствии с EN 61131-2 и IEC 60527.
• Устойчивость к вибрации:
  • 3,5 мм, постоянная амплитуда (0,5…8,4 Гц) в соответствии с EN 61131-2
  • 1 gn Постоянное ускорение (8,4…150 Гц) в соответствии с EN 61131-2
• Размеры: 120 x 80 x 70 мм.
• Вес: 0,3 кг
