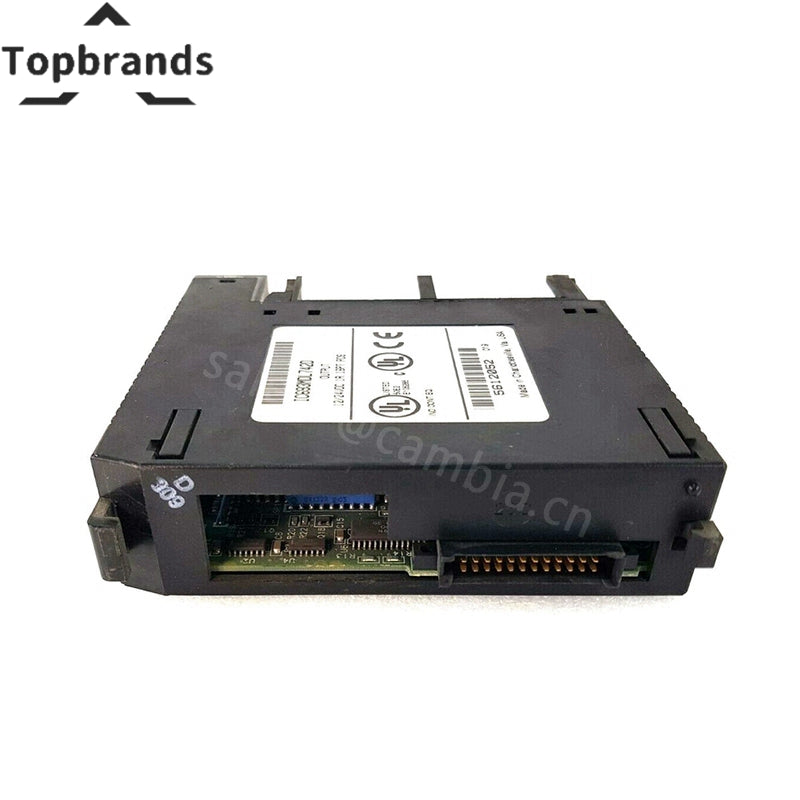

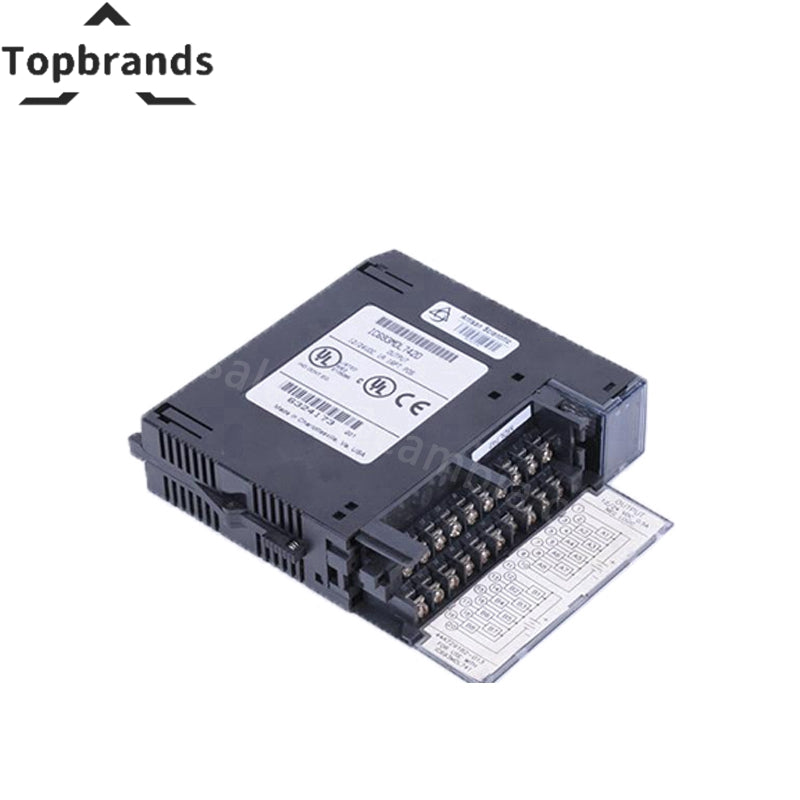

ГЕ Фануц Сериес 90-30 ИЦ693МДЛ742 излазни модул са 16 тачака

<стронг>ИЦ693МДЛ742 је 12/24 В ДЦ <стронг>излазни модул за заштиту од кратког споја позитивне логике (ЕСЦП) дизајниран за ПЛЦ серије 90-30. Нуди 16 излазних тачака распоређених у две групе од по осам, свака са заједничким излазним терминалом. Овај модул има позитивне логичке карактеристике, што значи да доводи струју до оптерећења са заједничке или позитивне магистрале напајања.

<стронг>Излазни уређај је повезан између негативне магистрале напајања и излаза модула. Излазне карактеристике овог модула су компатибилне са различитим уређајима за оптерећење које испоручује корисник, укључујући покретаче мотора, соленоиде и индикаторе.

Спецификације за ИЦ693МДЛ742:

• Називни напон: 12/24 волта ДЦ
• Опсег излазног напона: 12 до 24 волта ДЦ (+20%, –15%)
• Излаза по модулу: 16 (две групе по осам излаза у свакој)
• Изолација: 1500 волти између поља поља и логичке стране, 500 волти између група
• Излазна струја:
  • 1 амп максимално по тачки
  • Максимално 4 ампера по групи на 50°Ц
  • Максимално 3 ампера по групи на 60°Ц
• Излазне карактеристике:
  • Улетна струја: 5,2 ампера за 10 мс
  • Пад излазног напона: максимално 1,2 волта
  • Цурење у искљученом стању: максимално 1 мА
  • Време одговора на укључено: максимално 2 мс
  • Искључено време одговора: максимално 2 мс
• Потрошња енергије: 130 мА (сви излази укључени) са 5-волтне магистрале на задњој плочи
