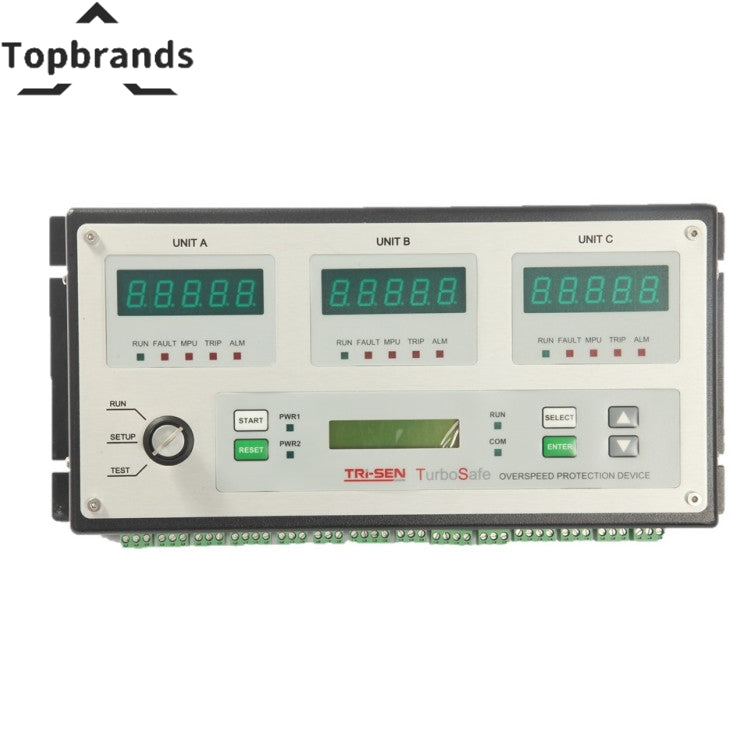

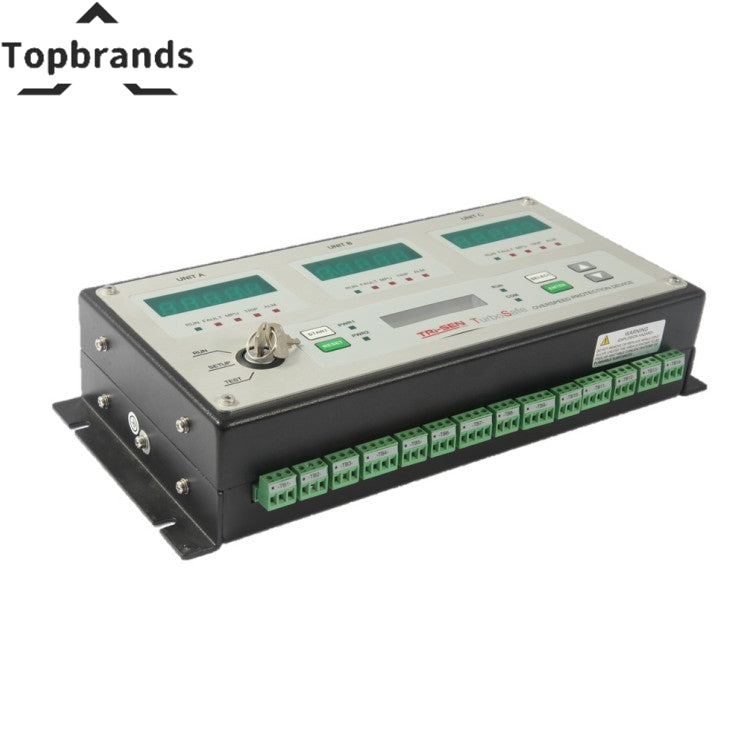

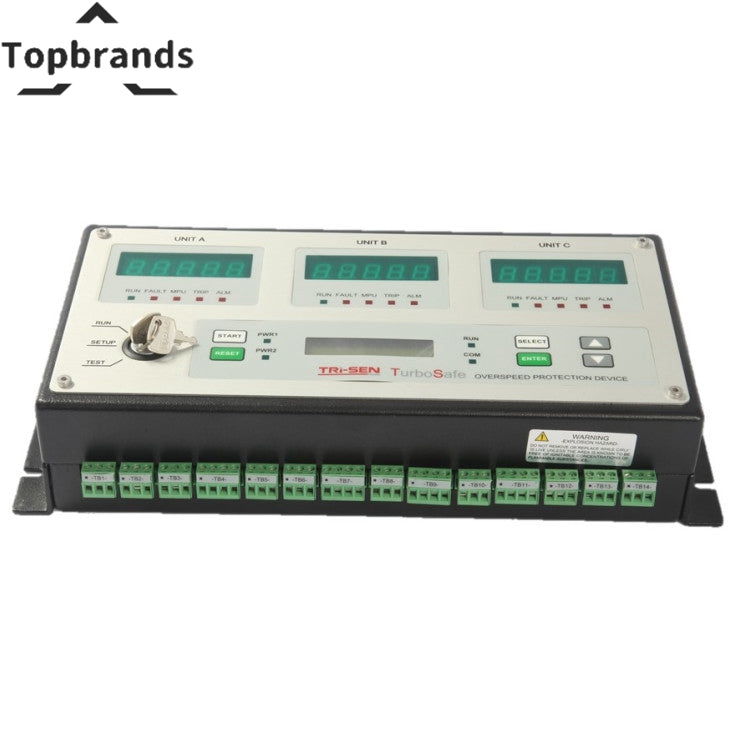

ТРИ-СЕН ТУРБОСАФЕ 1000048-001 Троструки електронски уређај за прекорачење брзине

ТРИ-СЕН ТУРБОСАФЕ 1000048-001

Техничке спецификације

сврха:
Дизајниран да замени традиционални механички окидач на парним или гасним турбинама, енергетским турбинама и другој ротирајућој опреми. Пружа поуздану заштиту од прекорачења брзине за ротирајућу опрему која користи магнетне сензоре брзине за одређивање брзине ротације.

Карактеристике:

• <стронг>Логика из 2003. (два од три гласања): Испуњава и превазилази функционалне захтеве АПИ 670 (одељак 8.4).
• <стронг>Једноставна калибрација и тестирање на мрежи: Сваки круг за мерење брзине кретања и мерење брзине може да се калибрише и тестира онлајн коришћењем екстерног извора калибрације.
• <стронг>Укупно време одзива ≤ 40 мс: Ово је време које је протекло од откривања прекорачења брзине, преко логике одлучивања, до покретања сигнала за искључење (излаза).
• <стронг>Широк опсег брзине: 100 до 25.000 обртаја у минути, омогућавајући ТурбоСафе-у да заштити практично сваки воз турбомашине.
• <стронг>Редундантни извори напајања: Прихвата један или два спољна извора напајања од 24 ВДЦ.
• <стронг>Тачност: До 0,02% брзине, највећа тачност мерења доступна за заштиту од прекорачења брзине.
• <стронг>Пеак-Холд: Највећа откривена брзина се чува за анализу догађаја.
• <стронг>Кућиште: Доступно и у монтажи на панел и у НЕМА 4Кс кућишту.
• <стронг>Излази: Два независна излаза релеја за окидање Форм-Ц.
• <стронг>Аларми: Три излаза алармног релеја Форм-Ц за сваку јединицу брзине.
• <стронг>Комуникације: Модбус (славе) РС485 серијске комуникације.
