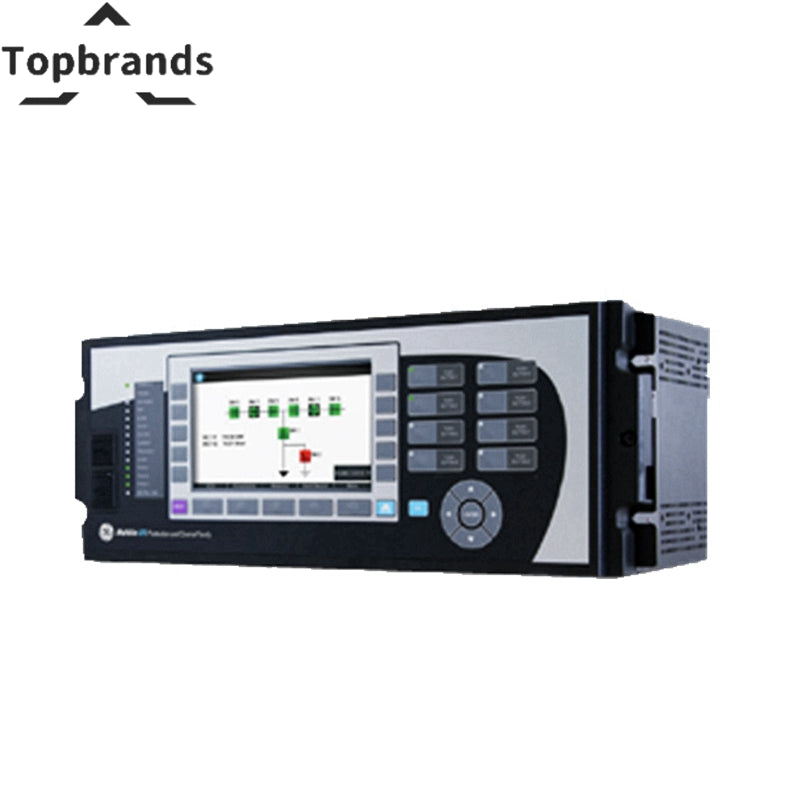

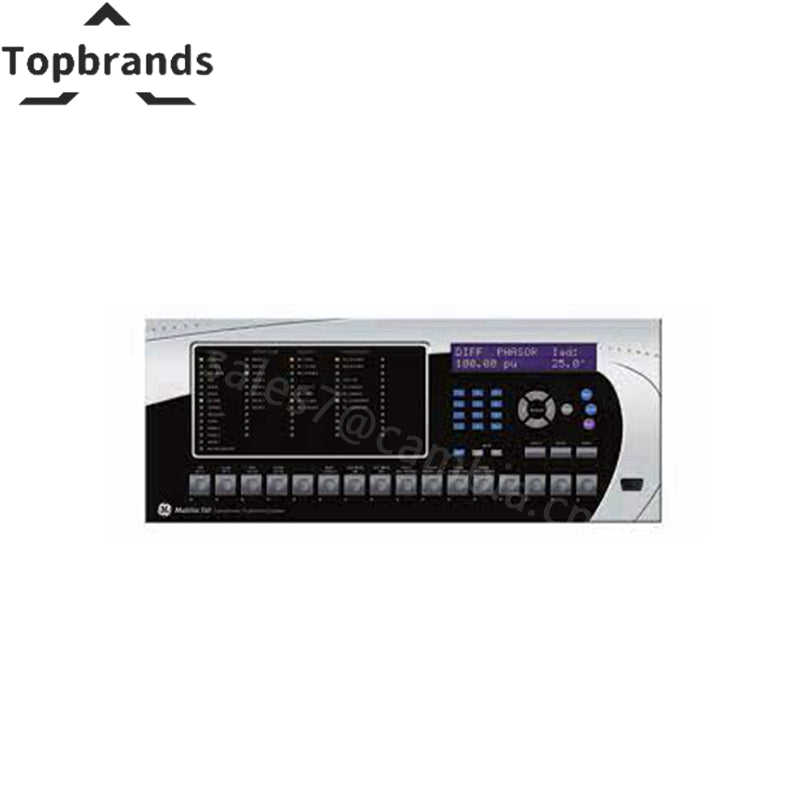

รีเลย์การจัดการเครื่องกำเนิดไฟฟ้า GE Multilin G60 ใหม่ 100%

ข้อมูลจำเพาะทางเทคนิคสำหรับรีเลย์การจัดการเครื่องกำเนิดไฟฟ้า GE Multilin G60:

ส่วนต่างของสเตเตอร์:

• การรับสินค้า: 0.050 ถึง 1.00 pu
• ความชัน 1/2: 1 ถึง 100%
• พัก 1: 1.00 ถึง 1.50 pu
• พัก 2: 1.50 ถึง 30.00 น

การตรวจจับการสวิงกำลัง:

• ฟังก์ชั่น: บล็อกสวิงกำลัง, ทริปออกนอกขั้นตอน
• ความต้านทานที่วัดได้: ลำดับบวก
• โหมดการบล็อกและสะดุด: 2 ขั้นตอนหรือ 3 ขั้นตอน
• โหมดสะดุด: เร็วหรือล่าช้า
• การกำกับดูแลปัจจุบัน:
  • ระดับการรับสินค้า: 0.050 ถึง 30.000 pu
  • ระดับการออกกลางคัน: 97 ถึง 98% ของ Pickup
  • Fwd / Reverse Reach (วินาที Ω): 0.10 ถึง 500.00 Ω
  • ความแม่นยำของความต้านทาน: ± 5%
  • Fwd / ความต้านทานมุมย้อนกลับ: 40 ถึง 90°
  • ความแม่นยำของมุม: ±2°
  • มุมจำกัดลักษณะเฉพาะ:40 ถึง 140°
  • ตัวจับเวลา: 0.000 ถึง 65.535 วินาที

เฟส/นิวทรัล/กราวด์ TOC:

• ปัจจุบัน: เฟสเซอร์หรือ RMS
• ระดับการรับสินค้า: 0.000 ถึง 30.000 pu
• ระดับการออกกลางคัน: 97% ถึง 98% ของ Pickup
• ความแม่นยำระดับ:
  • สำหรับ 0.1 ถึง 2.0 × CT: ±0.5% ของการอ่านหรือ ±1% ของพิกัด
  • สำหรับ > 2.0 × CT: ±1.5% ของการอ่าน > 2.0 × CT
• รูปร่างเส้นโค้ง: IEEE ปานกลาง/มาก/ผกผันมาก; IEC (และ BS) A/B/C และผกผันแบบสั้น; GE IAC ผกผัน, สั้น/มาก/ผกผันมาก; ฉัน2t; FlexCurve™ (ตั้งโปรแกรมได้); เวลาที่แน่นอน (เส้นโค้งฐาน 0.01 วินาที)
• ตัวคูณเส้นโค้ง: หน้าปัดเวลา = 0.00 ถึง 600.00
• ประเภทการรีเซ็ต: ทันที/หมดเวลา (ต่อ IEEE)

IOC เฟส/นิวทรัล/กราวด์:

• ระดับการรับสินค้า: 0.000 ถึง 30.000 pu
• ระดับการออกกลางคัน: 97 ถึง 98% ของ Pickup
• ความแม่นยำระดับ:
  • 0.1 ถึง 2.0 × อัตรา CT: ±0.5% ของการอ่านหรือ ±1% ของพิกัด

  • อัตรา 2.0 × CT ±1.5% ของการอ่าน

• เกินขอบเขต: <2%
• ความล่าช้าในการรับ: 0.00 ถึง 600.00 วินาที
• รีเซ็ตความล่าช้า: 0.00 ถึง 600.00 วินาที
• เวลาใช้งาน: <20 ms ที่ 3 × Pickup ที่ 60 Hz

กระแสไฟเกินทิศทางเฟส:

• การเชื่อมต่อรีเลย์: 90° (การสร้างพื้นที่สี่เหลี่ยมจัตุรัส)
• แรงดันไฟฟ้าการสร้างพื้นที่สี่เหลี่ยมจัตุรัส: ABC Phase Seq. และลำดับเฟส ACB
• เกณฑ์แรงดันไฟฟ้าโพลาไรซ์: 0.000 ถึง 3.000 pu
• เกณฑ์ความไวปัจจุบัน: 0.05 pu
• ลักษณะมุม: 0 ถึง 359°
• ความแม่นยำของมุม: ±2°
• เวลาการทำงาน (ตัวถูกดำเนินการ FlexLogic™): การสะดุด <12 ms, การปิดกั้น < 8 ms

กระแสไฟเกินทิศทางที่เป็นกลาง:

• ทิศทาง: มีอยู่ร่วมกันไปข้างหน้าและย้อนกลับ
• โพลาไรซ์: แรงดัน, กระแส, คู่
• แรงดันโพลาไรซ์: V_0 หรือ VX
• โพลาไรซ์ปัจจุบัน: IG
• การดำเนินงานปัจจุบัน: I_0
• การตรวจจับระดับ: 3 × (|I_0| – เค × |I_1|), K = 0.0625; ไอ.จี.
• มุมลักษณะเฉพาะ: –90 ถึง 90°
• มุมจำกัด: 40 ถึง 90°
• ความแม่นยำของมุม: ±2°
• ความต้านทานออฟเซ็ต: 0.00 ถึง 250.00 Ω
• ระดับการรับสินค้า: 0.05 ถึง 30.00 pu
• ระดับการออกกลางคัน: 97 ถึง 98%
• เวลาดำเนินการ: <16 ms ที่ 3 × Pickup ที่ 60 Hz
