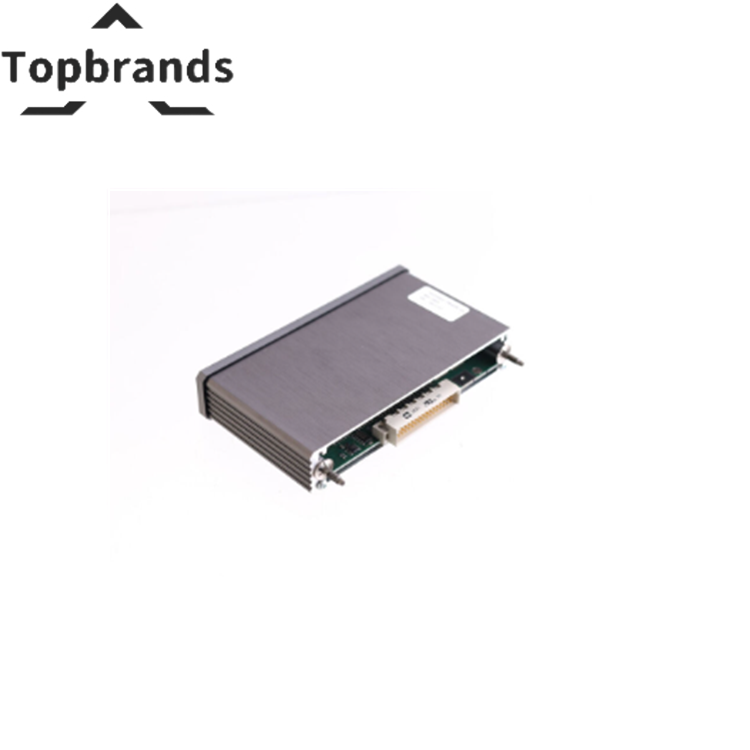

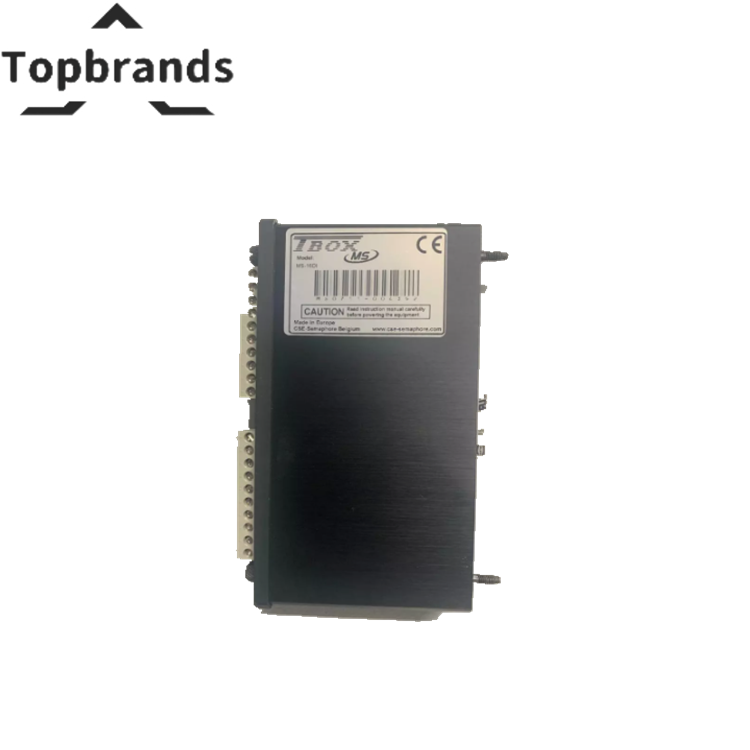

โมดูลอินพุตดิจิตอล TBOX MS-16DI

ข้อมูลจำเพาะทั่วไป

• การใช้พลังงาน : 40 มิลลิแอมป์
• อะไหล่: ใส่/ถอดได้แบบร้อน ไม่มีความเสี่ยงที่ฮาร์ดแวร์จะเสียหาย แต่จำเป็นต้องรีเซ็ต
• ความเข้ากันได้: เกี่ยวกับแรงดันไฟฟ้า เข้ากันได้กับประเภท 1 และ 2 ของ IEC61131-2

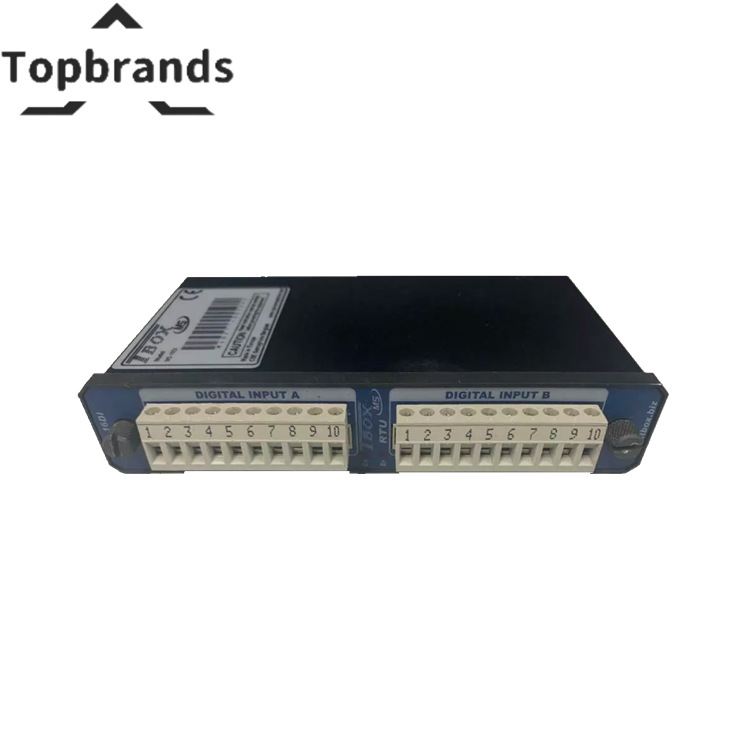

• ขั้วต่อ: ขั้วต่อสกรู (10x5.08มม.)
  • ช่วงสาย: 0.14 – 2.5 มม.² (สูงสุด 12 AWG)

ไฟ LED แสดงสถานะ

• ไฟ LED: ไฟ LED แต่ละดวงที่สอดคล้องกับการเปิดใช้งานอินพุตดิจิตอลแต่ละตัว
  • โดยซอฟต์แวร์ มีความเป็นไปได้ที่จะปิดการใช้งาน LED เพื่อประหยัดพลังงาน
• CS (การเลือกการ์ด): สอดคล้องกับการ์ดที่ประกาศใน TWinSoft
• ER (ข้อผิดพลาด): บ่งชี้ว่าประเภทการ์ดไม่ตรงกับประเภทที่ประกาศใน TWinSoft

การแยกตัว

• การแยกจากกราวด์: การแยกจากกราวด์ของ CPU และกราวด์
• กลุ่มแยก: สองกลุ่มแยกด้วย 8 อินพุต; ทั่วไปหนึ่งรายการต่อกลุ่มอินพุต 8 ช่อง
• ระดับการแยกเสียง : 1500 Vrms
  • ระหว่างกลุ่ม
  • ระหว่างอินพุตและกราวด์
  • ระหว่างอินพุตและโลก

การป้องกัน

• ทดสอบ: ทดสอบการเข้าถึงการ์ดโดยอัตโนมัติโดย CPU (ดู LED 'CS' ด้านบน)
• ฟิลเตอร์ RC : 1592 เฮิรตซ์
• การกลับแรงดันไฟ : สูงสุด 55 VDC
• การป้องกันคลื่นแม่เหล็กไฟฟ้า

แรงดันไฟฟ้าที่อินพุต

• ทั่วไป : 24 VDC
• สูงสุดสำหรับระดับต่ำ : 5 VDC
• ขั้นต่ำสำหรับระดับสูง : 11 VDC
• สูงสุด : 60 VDC

ปัจจุบัน

• ค่าสูงสุดที่อินพุต :
  • 2.0 mA ที่ 30 VDC
  • 4.5 mA ที่ 60 VDC
• ความต้านทาน : 12 kΩ

การสุ่มตัวอย่าง

• ระยะเวลาขั้นต่ำ ต่ำ – สูง :
  • ต้องคำนึงถึงการสลับงานระหว่างรอบกระบวนการและรอบเวลาด้วย
  • MS-CPU16 : 10 มิลลิวินาที + เวลาการทำงานรอบ
  • MS-CPU32 : 4 มิลลิวินาที + เวลาการทำงานรอบ

สภาพแวดล้อม

• อุณหภูมิในการจัดเก็บ: -40°C ถึง 85°C
• อุณหภูมิในการทำงาน (โดยรอบ): อุณหภูมิอุตสาหกรรม: -40°C ถึง 70°C
• ความชื้น: 15% ถึง 95% โดยไม่มีการควบแน่น
• ระดับความสูง : สูงสุด 5,000 ม.

ขนาด

• ไม่มีขั้วต่อ: สูง x ลึก x กว้าง: 150 x 83 x 29 มม. (5.906 x 3.27 x 1.142 นิ้ว)
• น้ำหนัก : 254 กรัม
