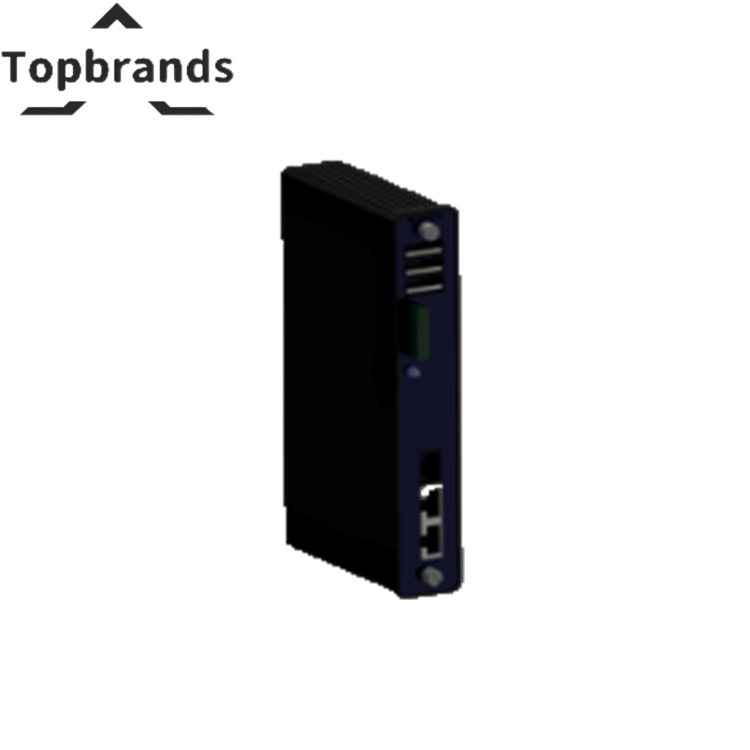

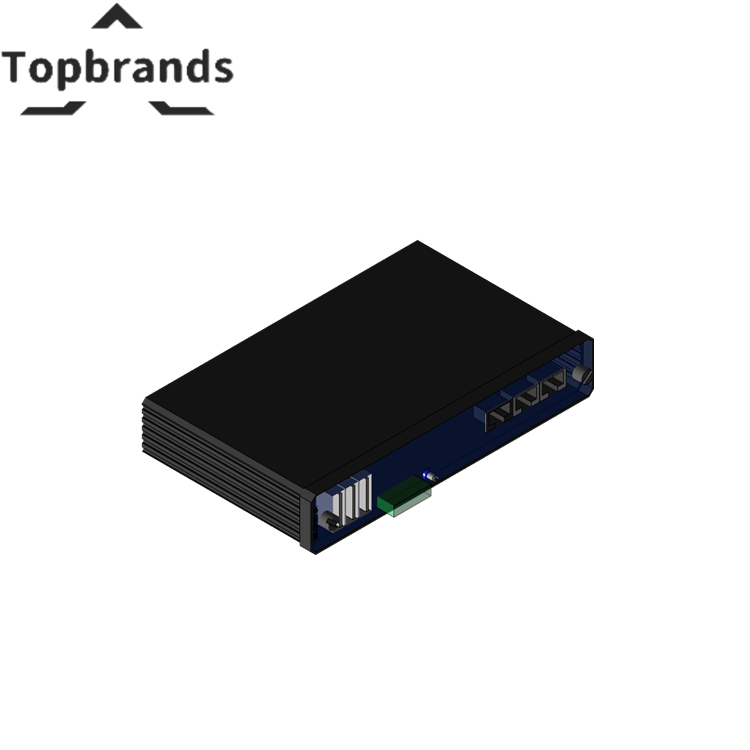

โมดูลโปรเซสเซอร์ TBOX MS-CPU32-S2

งานก่อสร้างทั่วไป

• ประเภท: โมเด็ม LTE เกรดอุตสาหกรรม (4G)
• การใช้พลังงาน:
  • บนบัส: 30 mA
  • บน Vp: สูงสุด 4.75 W
• อะไหล่: ใส่/ถอดได้ร้อน ไม่มีความเสี่ยงต่อความเสียหายของฮาร์ดแวร์ แต่จำเป็นต้องรีเซ็ต
• การทดสอบ: การทดสอบการเข้าถึงการ์ดอัตโนมัติโดย CPU (ดู LED 'CS' ด้านล่าง)

RS232 – RS485

• โหมด: RS232 หรือ RS485 (ไม่สามารถใช้พร้อมกันได้)
• การแยก: ไม่มี กราวด์เชื่อมต่อกับโลกภายใน
• RS232:
  • สัญญาณ: RxD, TxD, CTS, RTS, DTR, DSR, DCD, RI
  • ขั้วต่อ: 9 พิน Sub-D (ตัวผู้)
• RS485:
  • การเดินสายเคเบิล: สายไฟ 2 เส้น (A+ และ B-) สำหรับการเชื่อมต่อแบบหลายจุด
  • การสิ้นสุด: ไม่จำเป็นต้องมีตัวต้านทานการสิ้นสุด รวมตัวต้านทานไบแอสที่ไม่ปลอดภัย (ตัวต้านทานแบบดึงขึ้นและแบบดึงลงทำให้มั่นใจได้ถึงระดับ TRUE แบบลอจิคัลเมื่อ A และ B เปิดอยู่หรือลัดวงจร)
  • จำนวนทาส: 256 (ขึ้นอยู่กับเทคโนโลยี RS485 ของทาส)
  • ขั้วต่อ: ขั้วต่อสกรู (3 x 5.08 มม.)

ไฟ LED แสดงสถานะ (ทั่วไปสำหรับ 2 พอร์ต)

• RxD: หมายถึงการรับข้อมูล
• TxD: ระบุการส่งข้อมูล
• CS: การเลือกการ์ด—สอดคล้องกับการ์ดที่ประกาศใน TWinSoft
• ER: ข้อผิดพลาด—ประเภทการ์ดไม่ตรงกับที่ประกาศใน TWinSoft

สิ่งแวดล้อม

• อุณหภูมิ:
  • อุณหภูมิการเก็บรักษา: -40°C ถึง 85°C
  • การทำงาน (โดยรอบ): อุณหภูมิอุตสาหกรรม: -40°C ถึง 70°C
• ความชื้น: 15% ถึง 95% โดยไม่มีการควบแน่น
• ระดับความสูง: สูงสุด 5,000 ม.

ขนาด & น้ำหนัก

• ขนาด (ไม่มีขั้วต่อ): สูง x ลึก x กว้าง: 150 x 83 x 29 มม.
• น้ำหนัก : 300กรัม
