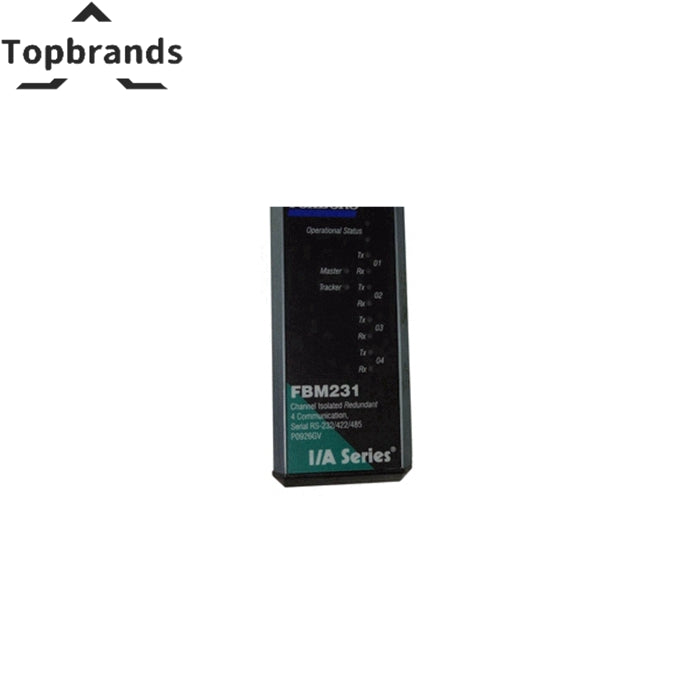

Foxboro I/A Serisi FBM231 Saha Cihazı Sistem Entegratör Modülü

Genel bakış:

Bir çift FBM231 modülü, Fieldbus Modülü (FBM) seviyesinde yedeklilik sağlamak için iki sonlandırma düzeneğine bağlı saha kablolaması ile birlikte çalışır. Bu kurulumda FBM231'lerden biri Master, diğeri ise Tracker modülü olarak görev yapıyor.

Çevresel özellikler:

• Çalışma Sıcaklığı: -20 ila +70°C (-4 ila +158°F)

• Bağıl Nem: %5 - 95 (yoğuşmasız)

• Depolama Sıcaklığı: -40 ila +70°C (-40 ila +158°F)

• Kirlenme: EIA Standardı 364-65, Sınıf III'e göre maruz kalma testlerine dayalı olarak ISA Standardı S71.04'te tanımlandığı gibi Sınıf G3 (Zorlu) ortamlarda kullanıma uygundur.

Fiziksel Özellikler:

• Montaj: FBM231, DIN rayına yatay veya dikey olarak monte edilebilen Modüler Taban Plakası üzerine monte edilir. Ayrıca bir montaj kiti kullanılarak 19 inçlik bir rafa yatay olarak da monte edilebilir.

• Parça numaraları:

  • Modül: P0926GV
  • TA Halka Pabucu: P0926PA
  • TA Sıkıştırma Vidası: P0926GH

• Modül Boyutları:

  • Yükseklik: 102 mm (4 inç)
  • Genişlik: 45 mm (1,75 inç)
  • Derinlik: 104 mm (4,11 inç)

• Sonlandırma Düzeneği (TA) Boyutları: 10. sayfaya ve 11. sayfaya bakın.

• Yığın:

  • Modül: Yaklaşık 284 g (10 oz)
  • Sonlandırma Düzeneği:
    • Halka Pabucu (P0926PA): Yaklaşık 363 g (0,8 lb)
    • Sıkıştırma Vidası (P0926GH): Yaklaşık 272 g (0,6 lb)

Kablolar:

• FBM231'den TA'ya Uzunluklar: 1 m'den (3 ft) 5 m'ye (15 ft) kadar uzunluklarda mevcuttur.

• Sonlandırma Kablosu Türü: Tip 5 (Sayfa 9'daki Tablo 1'e bakın).

• Modeme/Dönüştürücüye/Cihaza TA RS-232 Bağlantısı (DB-25 Kablosu): EIA Standardı RS-232'ye göre 15 m'ye (50 ft) kadar özel kabloları destekler.

• RS-422 ve RS-485: 1200 m'ye (3960 ft) kadar mesafeleri destekler.
