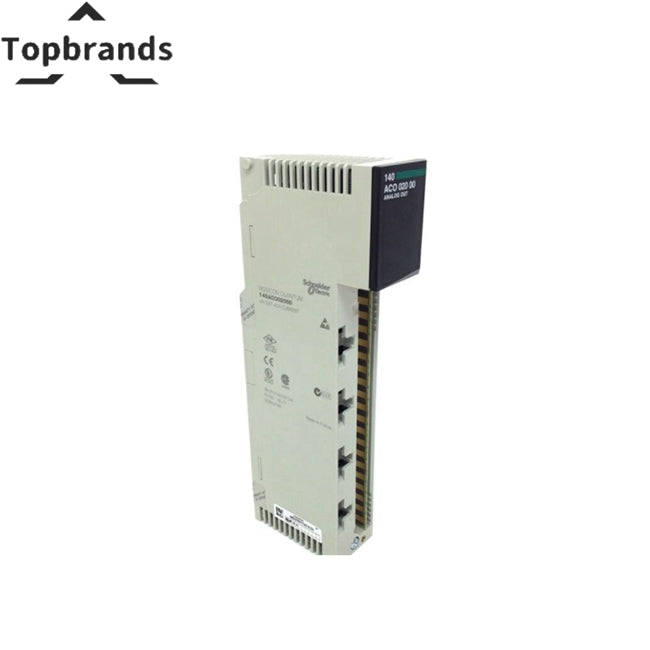

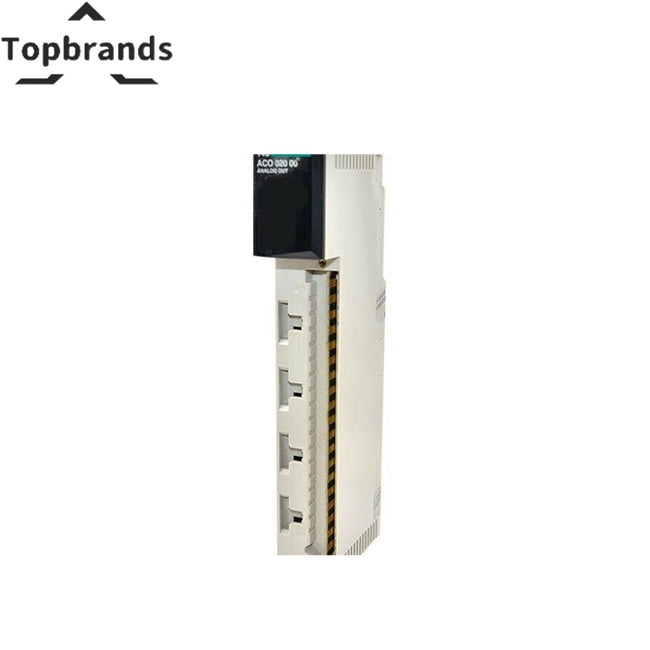

Schneider Modicon Quantum 140ACO02000 Analog chiqish moduli

Texnik xususiyatlari

Asosiy

• Mahsulot assortimenti: Modicon Quantum avtomatlashtirish platformasi
• Mahsulot yoki komponent turi: Analog chiqish moduli

To'ldiruvchi

• Analog chiqish raqami: 4
• Manzil talabi: 4 ta chiqish soʻzlari
• Loop kuchlanishi: 12…30 V doimiy
• Maksimal kuchlanish tushishi: <30 V 20 mA
• Analog chiqish diapazoni: 4...20 mA 0...4096 hisoblash, 12 bit bipolyar oqim
• Mutlaq aniqlik xatosi: +/- 0,20 % to‘liq shkala 77 °F (25 °C)
• Chiziqlilik: +/- 1 LSB
• Harorat bo'yicha Driftning aniqligi:
  • To'liq shkaladan +/- 0,004 %/°C
  • To'liq shkaladan +/- 0,007 % maksimal/°C
• Kanallar orasidagi izolyatsiya:
  • 500 V 47...63 Gts o'zgaruvchan tok
  • 750 V 1 minut doimiy to'g'ridan-to'g'ri
• Yangilash vaqti: 3 ms
• Sozlash vaqti: Yakuniy qiymatdan 900 µs dan +/- 0,1 % gacha
• Nosozlik turi: Ochiq kontaktlarning zanglashiga olib kelishi 4...20 mA
• Avtobusning joriy talabi: 480 mA
• Vtdagi maksimal quvvat sarfi: 5,3 Vt
• Tashqi quvvat talabi: 12...30 V

Mahalliy signalizatsiya

• Avtobus aloqasi mavjud (faol): 1 LED (yashil)
• Tashqi xato: 1 LED (qizil)
• Kanal yoqilgan: 4 ta LED (yashil)
• Kanal xatosi: 4 ta LED (qizil)

Modul formati

• Standart

Sof og'irlik

• 0,7 funt (0,3 kg)

Atrof-muhit

• Mahsulot sertifikatlari:
  • FM 1-sinf 2-divizion
  • cUL
• Standartlar:
  • CSA C22.2 No 142
  • UL 508
• Elektromagnit maydonlarga qarshilik: 9,1 V/m (10 V/m) 80…2000 MGts IEC 801-3
• Ishlash uchun atrof-muhit harorati: 32…140 °F (0…60 °C)
• Saqlash uchun atrof-muhit harorati: -40…185 °F (-40…85 °C)
• Nisbiy namlik: 95 % kondensatsiyasiz
• Ishlash balandligi: <= 16404,2 fut (5000 m)

Buyurtma va yetkazib berish tafsilotlari

• Turkum: US1PC2118155
• Chegirma jadvali: PC21
• GTIN: 3595861126572
• Qaytarilish imkoniyati: Ha
• Kelib chiqqan mamlakati: AQSh

Qadoqlash birliklari

• 1-paketning birlik turi: PCE
• 1-paketdagi birliklar soni: 1
• 1-paket balandligi: 1,9 dyuym (4,8 sm)
• 1-paket kengligi: 6,5 dyuym (16,5 sm)
• 1-paket uzunligi: 12,4 dyuym (31,5 sm)
• 1-paketning vazni: 16,1 oz (457,0 g)
