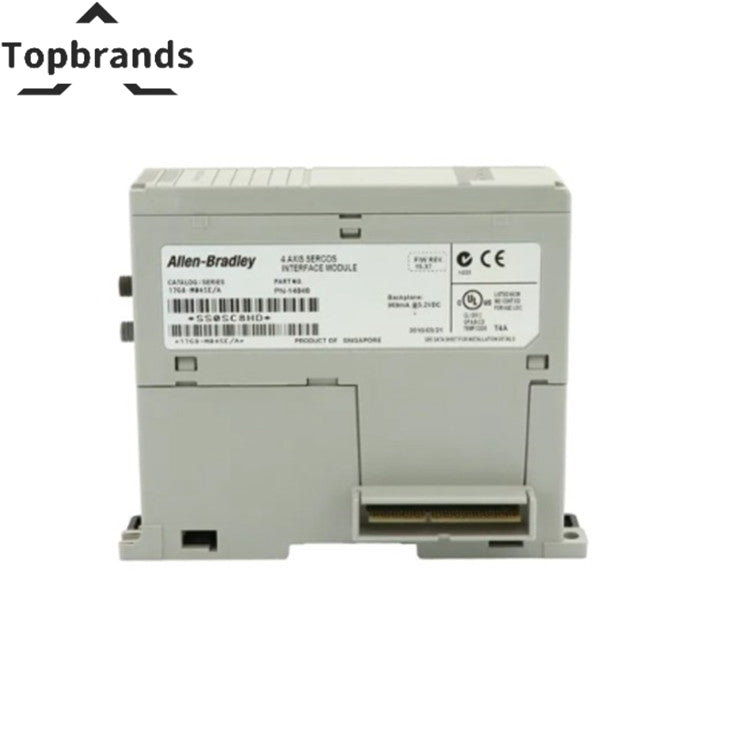

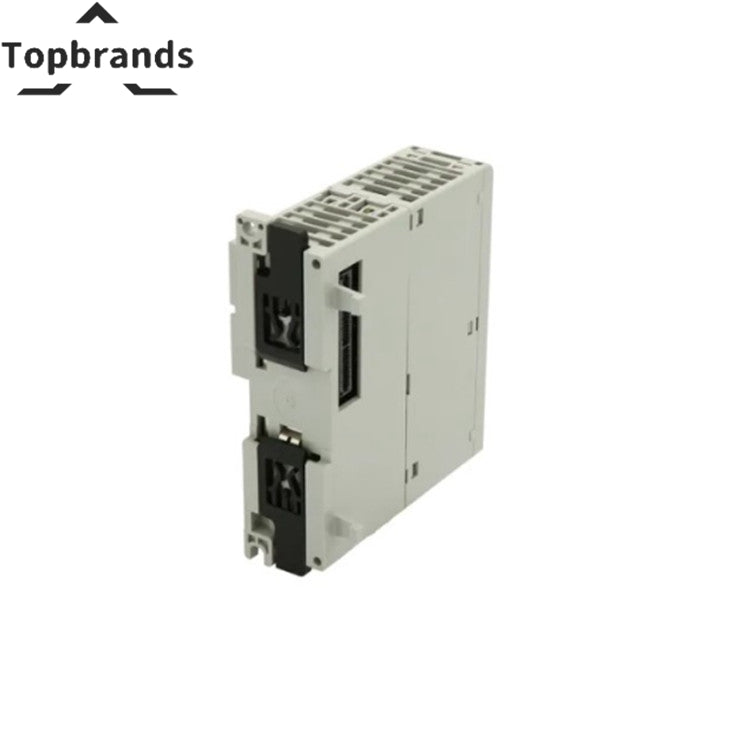

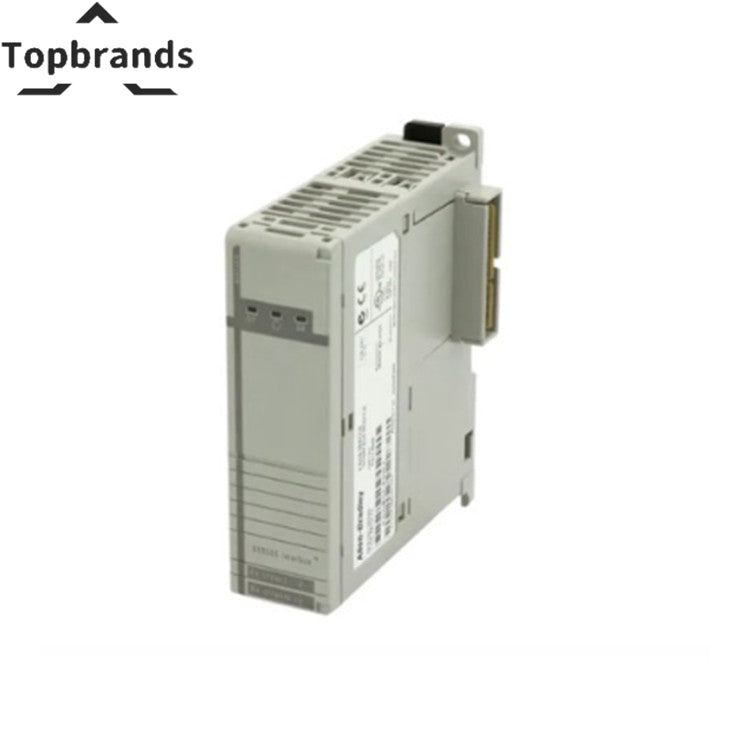

Mô-đun giao diện SERCOS của Allen-Bradley 1768-M04SE

Thông số kỹ thuật của Mô-đun giao diện CompactLogix SERCOS (1768-M04SE):

• Dòng điện bảng nối đa năng: 969 mA @ 5.2V DC
• Kết nối đã sử dụng: 3
• Kích thước (HxWxD) :
  • Số liệu (Xấp xỉ) :
    • Tổng thể: 132,015 x 56,68 x 105,1 mm
    • Đã cài đặt và bao gồm các tab gắn: 132,015 x 34,5 x 105,1 mm
    • Đã lắp đặt nhưng không bao gồm các tab gắn: 118 x 34,5 x 105,1 mm
  • Đế quốc (xấp xỉ) :
    • Tổng thể: 5,2 x 2,23 x 4,14 inch.
    • Đã cài đặt và bao gồm các tab gắn: 5,2 x 1,36 x 4,14 in.
    • Đã lắp đặt nhưng không bao gồm các tab gắn: 4,65 x 1,36 x 4,14 in.
• Bán kính uốn cong sợi quang :
  • Cáp nhựa không có vỏ: 25 mm (0,98 in.)
  • Cáp nhựa có vỏ bọc tiêu chuẩn: 25 mm (0,98 in.)
  • Cáp nhựa có vỏ nylon: 40 mm (1,6 in.)
  • Cáp thủy tinh: 30 mm (1,2 in.)
• Suy hao cáp quang :
  • Cáp nhựa: 140 dB/km @ 650 nm
  • Cáp thủy tinh: 6,0 dB/km @ 820 nm
• Đường kính ốp sợi quang :
  • Cáp nhựa: 1000 µm ± 60 µm
  • Cáp thủy tinh: 230 µm +0/-10 µm
• Đầu nối cáp quang: Đầu nối loại vít tiêu chuẩn F-SMA
• Đường kính lõi sợi quang :
  • Cáp nhựa: 980 µm ± 60 µm
  • Cáp thủy tinh: 200 µm ± 4 µm
• Nhiệt độ hoạt động của sợi quang:
  • Cáp nhựa: -55 đến 85 °C
  • Cáp thủy tinh: -20 đến 85 °C
• Phạm vi truyền dẫn sợi quang :
  • Cáp nhựa: 1 đến 32 m
  • Cáp thủy tinh: 1 đến 200 m
• Mô-men xoắn vít lắp: 1,16 Nm (10 lb-in.), sử dụng vít M4 hoặc #8
• Số lượng trục trên mỗi mô-đun, tối đa: 4 bộ truyền động và 2 trục phản hồi phụ
• Tản điện : 5,04 W
• Xếp hạng khoảng cách cấp nguồn: 2 (Giữ mô-đun cách nguồn điện 2 khe)
• Lớp SERCOS: Loại B (Vị trí hoặc Vận tốc)
• Tốc độ dữ liệu SERCOS : 4 M hoặc 8 M
• Chu kỳ hoạt động của SERCOS :
  • Chỉ các ổ Kinetix 6000 mới cho phép bạn sử dụng Thời gian chu kỳ 0,5 ms
  • Tốc độ dữ liệu 4 M và tối đa 2 ổ đĩa: Thời gian chu kỳ 0,5 ms
  • Tốc độ dữ liệu 4 M và tối đa 4 ổ đĩa: Thời gian chu kỳ 1 ms
  • Tốc độ dữ liệu 8 M và tối đa 4 ổ đĩa: Thời gian chu kỳ 0,5 ms
• Cân nặng :
  • Đế quốc: 7,11 oz
  • Hệ mét: 0,20 kg
