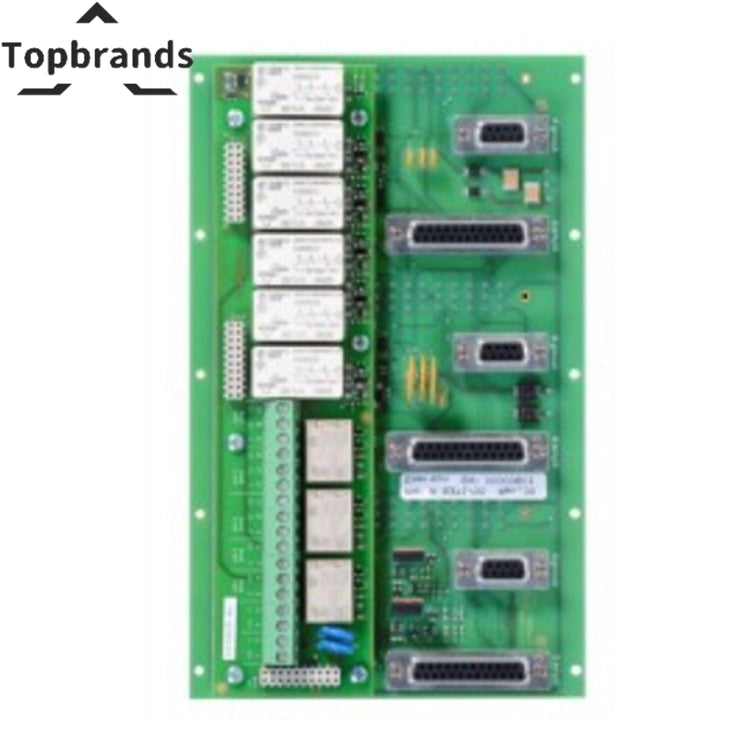

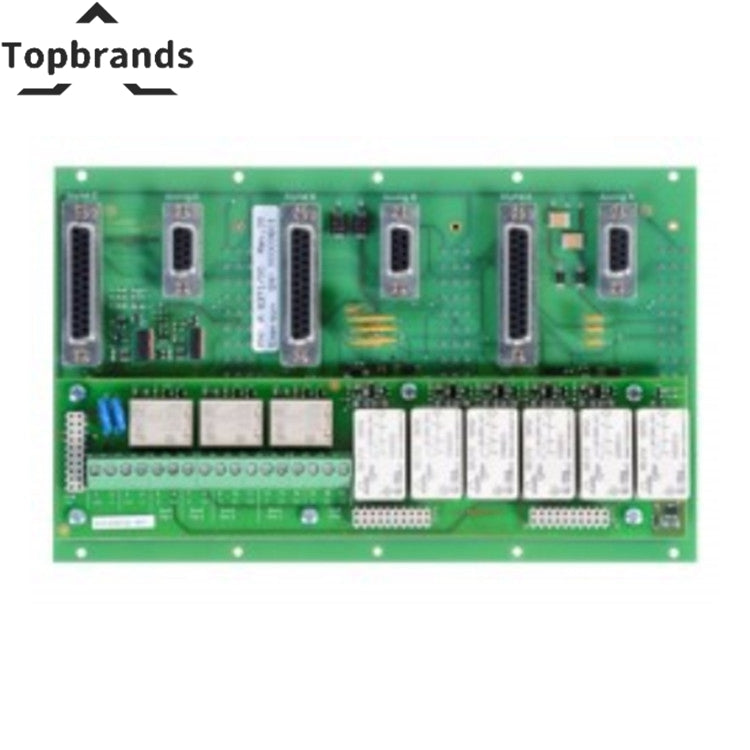

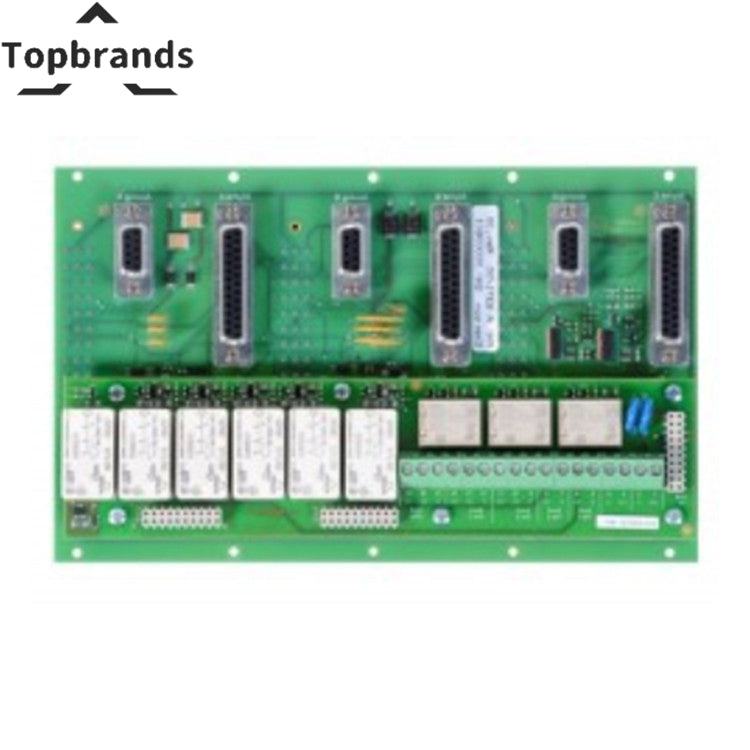

Bảng nối đa năng bảo vệ quá tốc độ Emerson EPRO A6371/00

Nguồn cấp:

• Điện áp cung cấp danh định: +24 V DC Dự phòng, tách rời (mặt đất chung)
  • Giới hạn: +19 đến +31,2 V DC
  • Trong trường hợp xảy ra lỗi đơn lẻ, điện áp nguồn không được vượt quá mức IEC 60204-1 hoặc IEC 61131-2 (SELV/PELV)
• Tối đa. Công suất tiêu thụ: < 30 W

Phân phối vị trí:

• Số lượng khe cắm (A6370D và A6370D/DP): 3 (mỗi khe 14HP)

Đầu ra rơle:

• Chuyển đổi công suất:
  • 48V AC, 4A
  • 30V DC, 4A
• Rơle (Out 2, Out 3 và Kênh OK):
  • 48V AC, 4A
  • 24V DC, 4A

Rơle chuyến đi:

• Số lượng đầu ra rơle A6371/00 “Chuyến đi đã bình chọn”:
  • 2 x đầu ra rơle “Chuyến đi” logic 2oo3
  • 1 x đầu ra rơle “Digital Out 2” logic 2oo3
  • 1 x đầu ra rơle “Digital Out 3” logic 2oo3
  • 1 x đầu ra rơle “Kênh OK” logic 1oo3
• Số lượng đầu ra rơle A6371/10 “Chuyến đi không được bình chọn”:
  • 3 x đầu ra rơle “Chuyến đi” Một cho mỗi kênh Chuyến đi A, B, C
  • 1 x đầu ra rơle “Digital Out 2” logic 2oo3
  • 1 x đầu ra rơle “Digital Out 3” logic 2oo3

Môi trường, chung:

• Cấp bảo vệ: IP20 Theo tiêu chuẩn IEC 60529 (gắn trên giá, nếu không thì IP00)
• Lớp phủ phù hợp: Khả năng chống chất gây ô nhiễm trong không khí ISA-S71.04-1985 chất gây ô nhiễm trong không khí loại G3 Chất liệu: HumiSeal® 1B31 EPA Theo IPC-CC-830B và IPC-A 610
• Nhiệt độ hoạt động: -20°C đến +65°C (-4°F đến 149°F)
• Nhiệt độ bảo quản: -40°C đến +70°C (-40°F đến 158°F)
• Độ ẩm tương đối: 5 đến 95% không ngưng tụ
• Rung: 0,15mm (0,591in) 20 m/s2 58 đến 62Hz đến 150Hz theo IEC 60068-2-6
• Sốc: 100 m/s2, 6ms Theo IEC 60068-2-27
• Độ cao hoạt động: <5000 m so với mực nước biển

Kết nối:

• Loại khe cắm thẻ: F48 nữ Theo tiêu chuẩn IEC 60603-2
• Thiết bị đầu cuối vít: Tối đa 0,2 đến 2,5 mm2. 4 mm2 Cáp linh hoạt Cáp cứng
• Đầu nối SUB-D: SUB-D 9 và SUB-D 25 Được bảo vệ, khóa vít UNC 4-40

Kích thước:

• 3RU/42HP (WxHxD): 211 x 130 x 43 mm (WxHxD) 8,31 x 5,12 x 1,70 Tuân thủ tiêu chuẩn IEC 60297

Trọng lượng: 490g (1,080 lbs) Bao bì độc quyền
