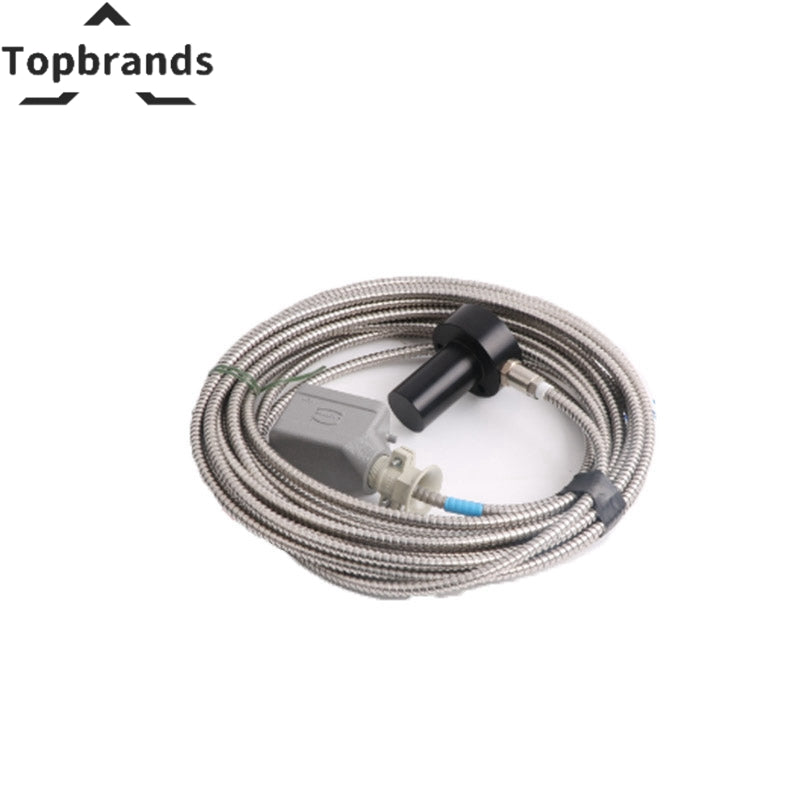

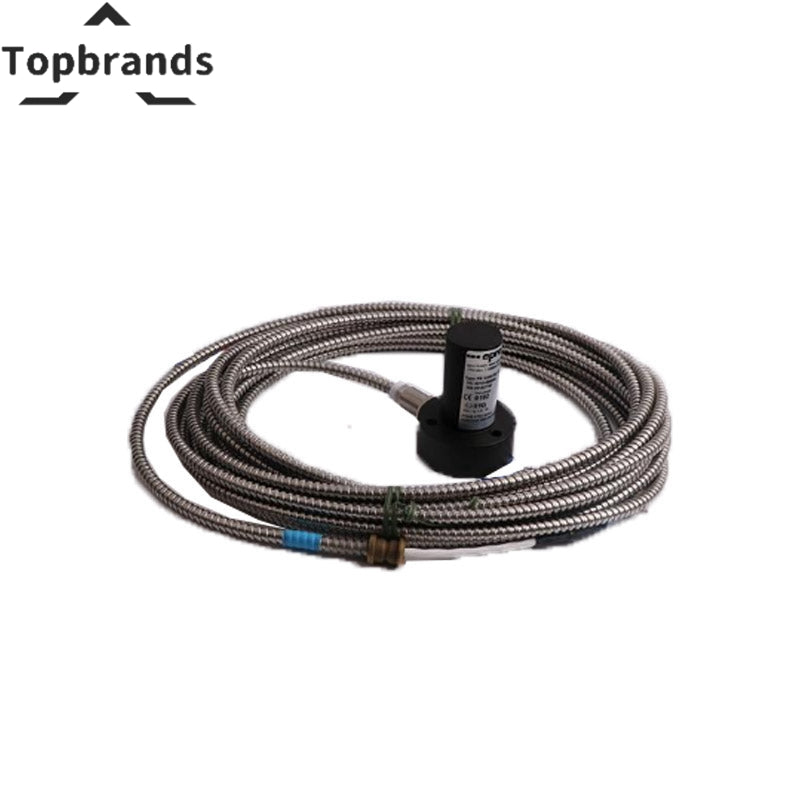

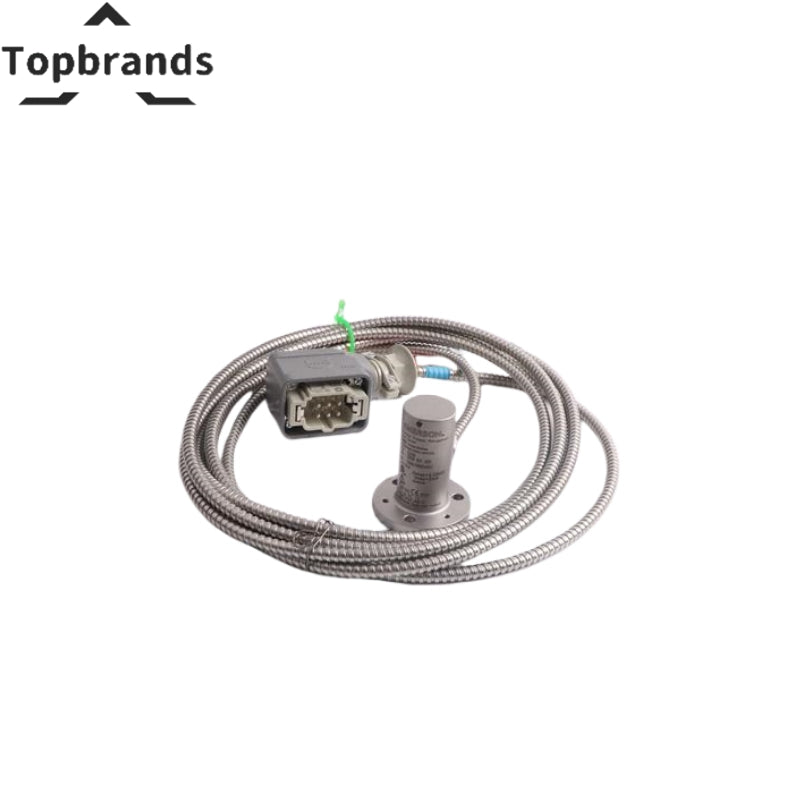

Cảm biến vận tốc rung điện động Emerson EPRO PR9268/617-100

Cảm biến vận tốc điện động

Cảm biến vận tốc cơ học để đo độ rung tuyệt đối của các ứng dụng máy tuabin quan trọng như tua bin hơi, khí và thủy điện, máy nén, máy bơm và quạt để đo độ rung của vỏ.

Định hướng cảm biến:

• PR9268/01x-x00: Đa hướng
• PR9268/20x-x00: Dọc, ± 60°
• PR9268/30x-x00: Ngang, ± 30°
• PR9268/60x-000: Dọc, ± 30° (không có dòng điện nâng) / Dọc, ± 60° (có dòng điện nâng)
• PR9268/70x-000: Ngang, ± 10° (không có dòng điện nâng) / Ngang, ± 30° (có dòng điện nâng)

Hiệu suất động (PR9268/01x-x00):

• Độ nhạy: 17,5 mV/mm/s
• Dải tần số: 14 đến 1000Hz
• Tần số tự nhiên: 4,5Hz ± 0,75Hz @ 20°C (68°F)
• Độ nhạy ngang: <0,1g @ 80Hz
• Biên độ rung: ± 500µm
• Độ tuyến tính biên độ: < 2%
• Gia tốc tối đa: 10g (98,1 m/s²) liên tục, 20g (196,2 m/s²) không liên tục
• Gia tốc ngang tối đa: 2g (19,62 m/s²)
• Hệ số giảm chấn: ~0,6% @ 20°C (68°F)
• Điện trở: 1723Ω ± 2%
• Độ tự cảm: ≤ 90 mH
• Công suất hoạt động: < 1,2 nF

Hiệu suất động (PR9268/60x-000 & PR9268/70x-000):

• Nhạy cảm:
  • 22,0 mV/mm/s ± 5% @ Chân 3, tải 100Ω
  • 16,7 mV/mm/s ± 5% @ Pin 1, tải 50Ω
  • 16,7 mV/mm/s ± 5% @ Pin 4, tải 20Ω
• Dải tần số: 10 đến 1000Hz
• Tần số tự nhiên: 8Hz ± 1,5Hz @ 20°C (68°F)
• Độ nhạy ngang: 0,10 mV/mm/s @ 80Hz
• Biên độ rung (giới hạn cơ học): ± 1500µm (± 2000µm)
• Độ tuyến tính biên độ: < 2%
• Gia tốc tối đa: 10g (98,1 m/s²) liên tục, 20g (196,2 m/s²) không liên tục
• Gia tốc ngang tối đa: 2g (19,62 m/s²)
• Hệ số giảm xóc:
  • ~0,7 @ 20°C (68°F)
  • ~0,5 @ 200°C (392°F)
• Sức chống cự:
  • 3270Ω ± 10% @ Chân 3
  • 3770Ω ± 10% @ Chân 1
• Độ tự cảm: ≤ 160 mH
• Công suất hoạt động: Không đáng kể
