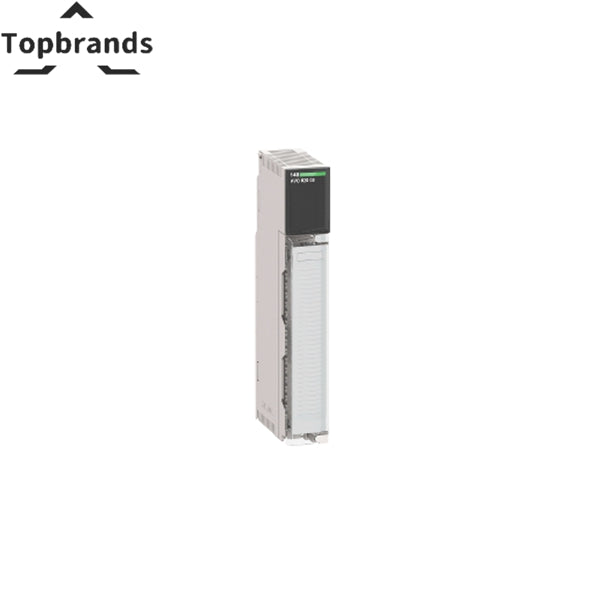

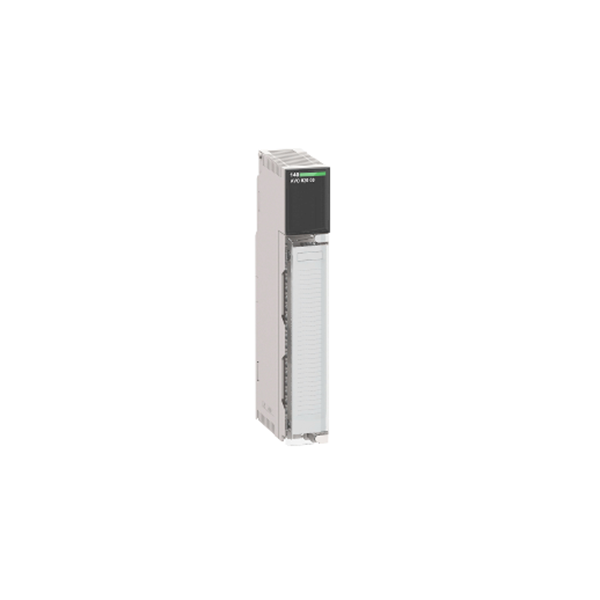

Thông số kỹ thuật của mô-đun đầu ra analog Schneider Electric 140AVO02000 thuộc dòng Modicon Quantum:
-
Số kênh: 4
-
Dòng điện xe buýt: 700 mA
-
Tiêu tán điện năng: 4,5 W (tối đa)
-
Bản đồ I/O: 4 từ đầu ra
-
Chiều dài dây: Lên tới 400 mét (1312,34 feet)
-
Độ phân giải: 12 bit
-
Phạm vi đầu ra tương tự:
- Điện áp lưỡng cực: ±10 V (đối với tải ≥1000 Ohm)
- Điện áp lưỡng cực: ±5 V (đối với tải ≥500 Ohm)
- Điện áp đơn cực (0-10 V): Tải ≥1000 Ohm
- Điện áp đơn cực (0-5 V): Tải ≥500 Ohm
-
Điện trở nguồn: 0,1 Ohm
-
Lỗi chính xác tuyệt đối: ±0,15% toàn thang đo ở 77°F (25°C)
-
Độ tuyến tính: ±1 LSB
-
Độ chính xác trôi theo nhiệt độ:
- Đơn cực: 0,003% toàn thang đo/°C
- Lưỡng cực: 0,004% toàn thang đo/°C
- Đơn cực tối đa: 0,005% toàn thang đo/°C
- Lưỡng cực tối đa: 0,007% toàn thang đo/°C
-
Cách ly giữa các kênh: 500 V trong 1 phút (47-63 Hz AC)
-
Cách ly giữa các kênh và xe buýt: 780 V trong 1 phút (AC)
-
Thời gian cập nhật: 3 mili giây
-
Thời gian cài đặt: 700 µs đến ±0,1% giá trị cuối cùng (tối đa)
-
Yêu cầu hiện tại của xe buýt: 700 mA
-
Định mức cầu chì liên quan: 0,063 mA (thổi nhanh 3 AG, 250 V)
-
Báo hiệu cục bộ:
- Lỗi bên ngoài: 1 đèn LED xanh (hoạt động)
- Kênh đã bật: 1 đèn LED màu đỏ
- Lỗi kênh: 4 đèn LED xanh
-
Trọng lượng tịnh: 0,66 lb (0,3 kg)
-
Phạm vi nhiệt độ hoạt động: 32-140°F (0-60°C)
-
Phạm vi nhiệt độ lưu trữ: -40-185°F (-40-85°C)
-
Độ ẩm tương đối: 95% (không ngưng tụ)
-
Độ cao hoạt động: ≤16404,2 ft (5000 m)
-
Chứng chỉ: FM Loại 1 Phân khu 2, cUL, UL 508, CSA C22.2 Số 142
-
Khả năng chống lại trường điện từ: 9,14 V/m (10 V/m) ở 80-2000 MHz (IEC 801-3)
