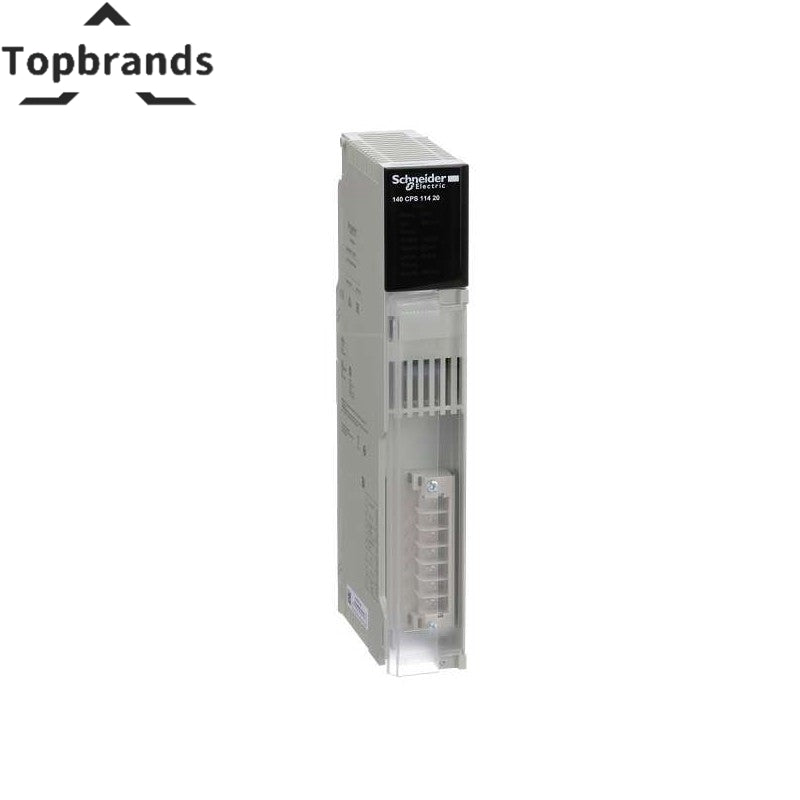

Bộ điều khiển cấp nguồn Schneider Modicon Quantum 140CPS11420

Thông số kỹ thuật:

• Phạm vi sản phẩm: Nền tảng tự động hóa lượng tử Modicon
• Loại sản phẩm hoặc thành phần: Mô-đun nguồn điện
• Loại nguồn điện: Có thể tổng hợp hoặc độc lập

Bổ túc:

• Điện áp đầu vào:

  • 115 V (93-132 V) AC, 47-63 Hz
  • Điện xoay chiều 230V (170-276V)

• Đầu vào hiện tại:

  • 1300 mA (115 V)
  • 750 mA (230 V)

• Dòng điện khởi động:

  • 19 A (230 V)
  • 38 A (115 V)

• Công suất định mức tính bằng VA: 130 VA

• Xếp hạng cầu chì liên quan: 2 A, nổ chậm

• Méo sóng hài: ≤ 10% giá trị rms cơ bản

• Điện áp đầu ra: 5,1 V DC

• Nguồn điện đầu ra hiện tại:

  • 11 A ở 140 °F (60 °C) độc lập
  • Có thể tóm tắt 20 A ở 140 ° F (60 ° C)

• Bảo vệ quá áp đầu ra: Bên trong

• Bảo vệ quá tải đầu ra: Nội bộ

• Tiêu tán năng lượng: 6 + (1,5 x Iout) trong đó Iout nằm ở A

• Đầu ra cảnh báo: Lỗi nguồn điện 1 NC 6 A 220 V

• Tín hiệu cục bộ: 1 đèn LED (xanh lục) cấp nguồn (PWR OK)

• Đánh dấu: CE

• Định dạng mô-đun: Tiêu chuẩn

• Trọng lượng tịnh: 1,43 lb(US) (0,65 kg)

Môi trường:

• Tiêu chuẩn: UL 508, CSA C22.2 số 142
• Chứng nhận sản phẩm: cUL
• Khả năng chống phóng tĩnh điện:
  • Tiếp điểm 4 kV IEC 801-2
  • 8 kV trên không IEC 801-2
• Điện trở đối với trường điện từ: 9,14 V/m (10 V/m) 80…2000 MHz IEC 801-3
• Nhiệt độ không khí xung quanh khi vận hành: 32…140 °F (0…60 °C)
• Nhiệt độ không khí xung quanh để bảo quản: -40…185 °F (-40…85 °C)
• Độ ẩm tương đối: 95 % không ngưng tụ
• Độ cao hoạt động: <= 16404,2 ft (5000 m)

Đơn vị đóng gói:

• Chiều cao của gói 1: 1,77 inch (4,49 cm)
• Chiều rộng gói 1: 6,42 inch (16,3 cm)
• Chiều dài gói 1: 12,24 inch (31,08 cm)
• Trọng lượng gói 1: 27,70 oz (785,4 g)
