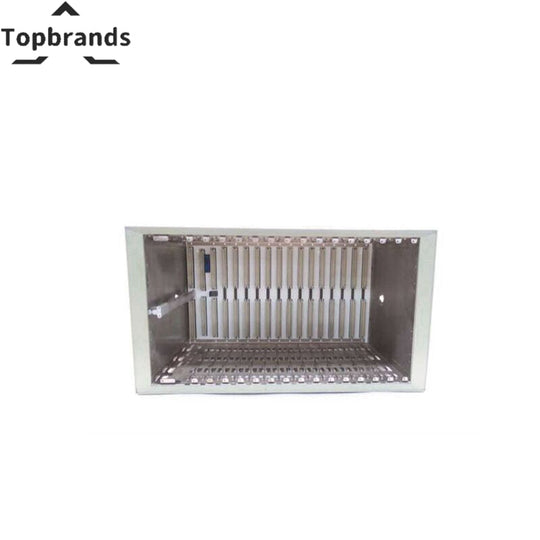

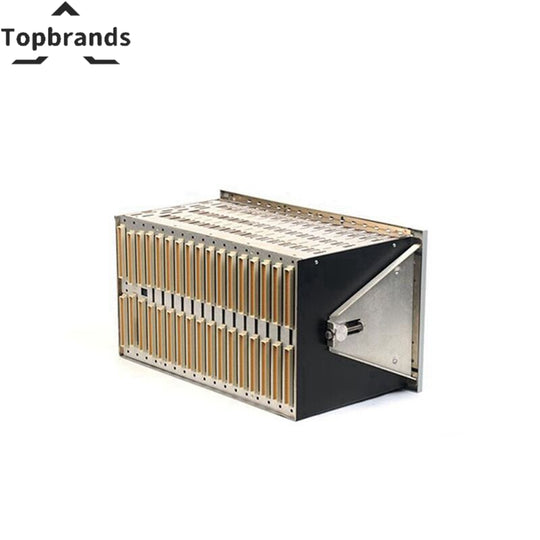

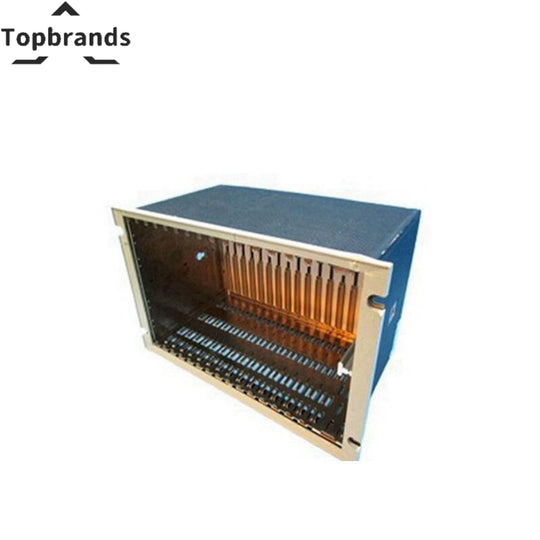

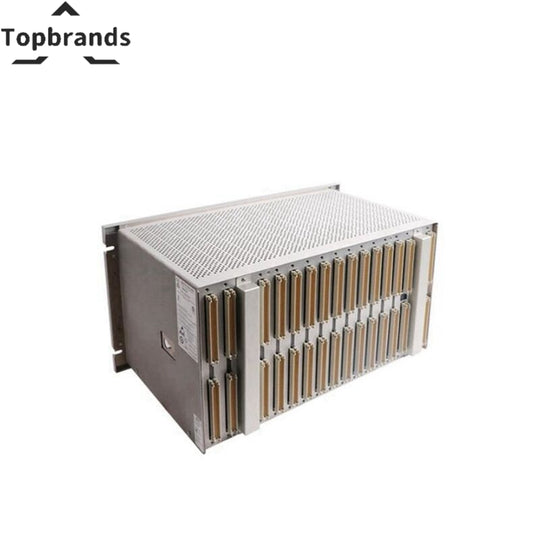

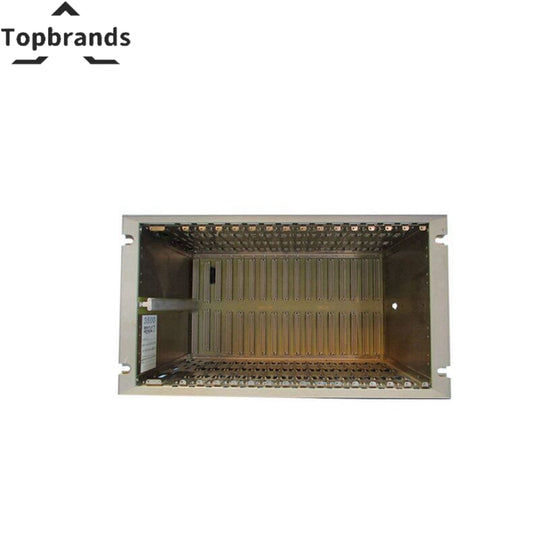

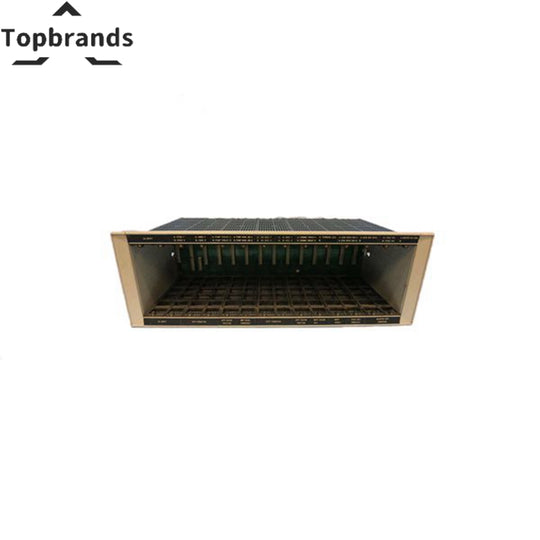

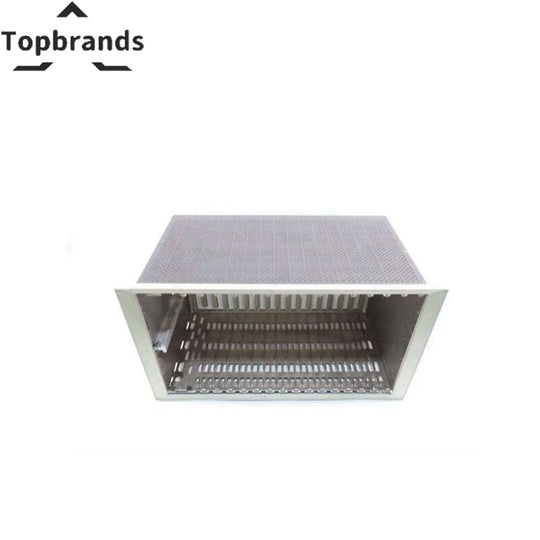

Bently Nevada 3500/05 System-Rack

Das Bently Nevada 3500/05 System Rack dient zur Montage aller 3500 Monitormodule und Netzteile. Diese Anordnung erleichtert die räumliche Nähe zwischen den Modulen, ermöglicht eine effiziente Kommunikation und bietet Platz für die Stromversorgungen, die zur Stromverteilung an jedes Modul erforderlich sind.

3500 Rackgrößen:

• Full-Size-Rack: 19-Zoll-EIA-Rack mit 14 verfügbaren Modulsteckplätzen.

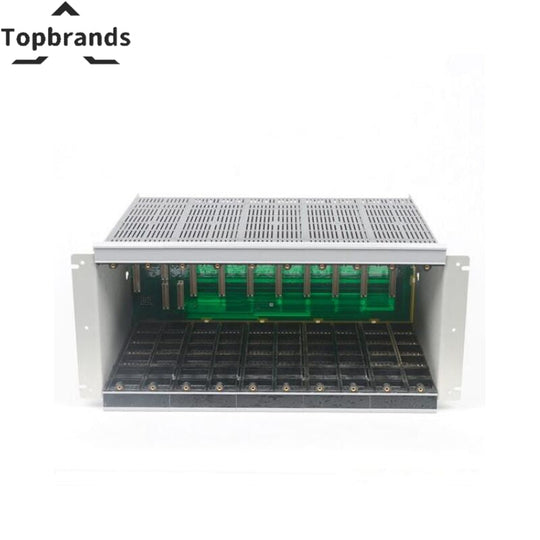

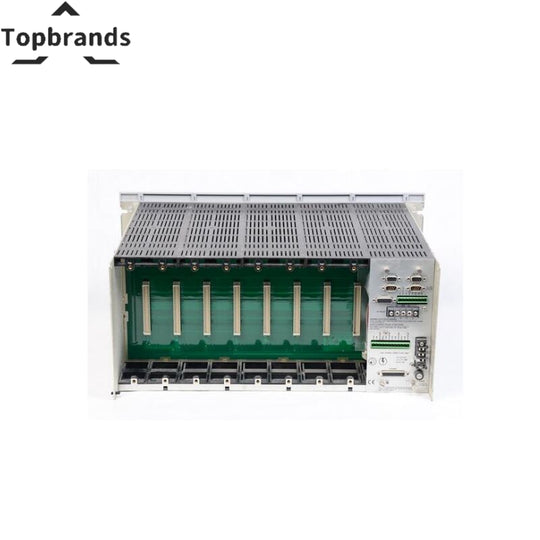

• Mini-Rack: 12-Zoll-Rack mit sieben verfügbaren Modulsteckplätzen.

Verfügbare Formate:

1. Panelmontage: Dieses Format wird an rechteckigen Ausschnitten in Panels montiert und mit den mitgelieferten Klemmen am Panel befestigt. Verkabelungsanschlüsse und E/A-Module sind von der Rückseite des Racks aus zugänglich.

2. Rack-Montage: Bei diesem Format wird das 3500-Rack auf 19-Zoll-EIA-Schienen montiert. Verkabelungsanschlüsse und E/A-Module sind von der Rückseite des Racks aus zugänglich.

3. Schottmontage: Bei diesem Format wird das Rack an einer Wand oder Platte montiert, wenn ein Zugang von hinten nicht möglich ist. Verkabelungsanschlüsse und E/A-Module sind von der Vorderseite des Racks aus zugänglich. Hinweis: Das Mini-Rack 3500/05 ist in diesem Format nicht verfügbar.

Positionierungsanforderungen:

Die Netzteile und das Rack-Schnittstellenmodul müssen die Positionen ganz links im Rack belegen. Die restlichen 14 Rackpositionen (sieben Rackpositionen beim Mini-Rack) stehen für beliebige Modulkombinationen zur Verfügung.

Dieser Aufbau gewährleistet eine effiziente Organisation und Funktionalität des 3500-System-Racks und ermöglicht optimale Leistung und einfache Wartung.
