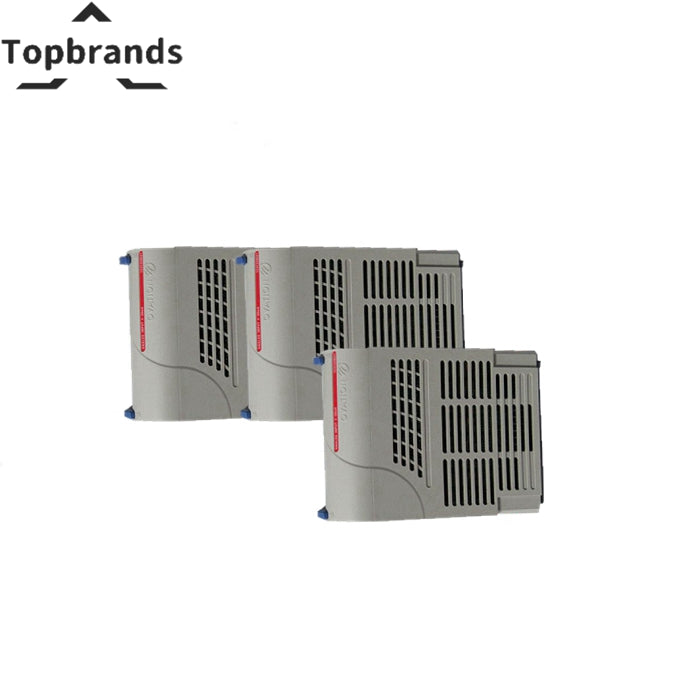

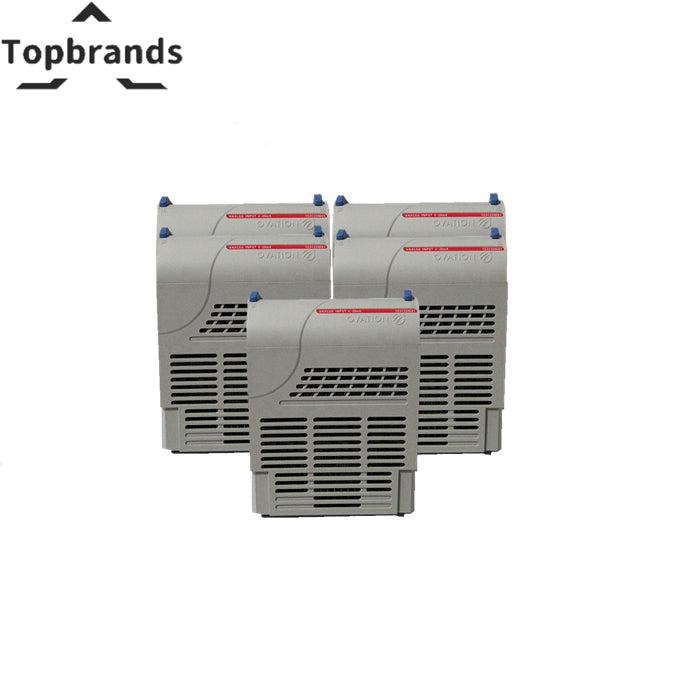

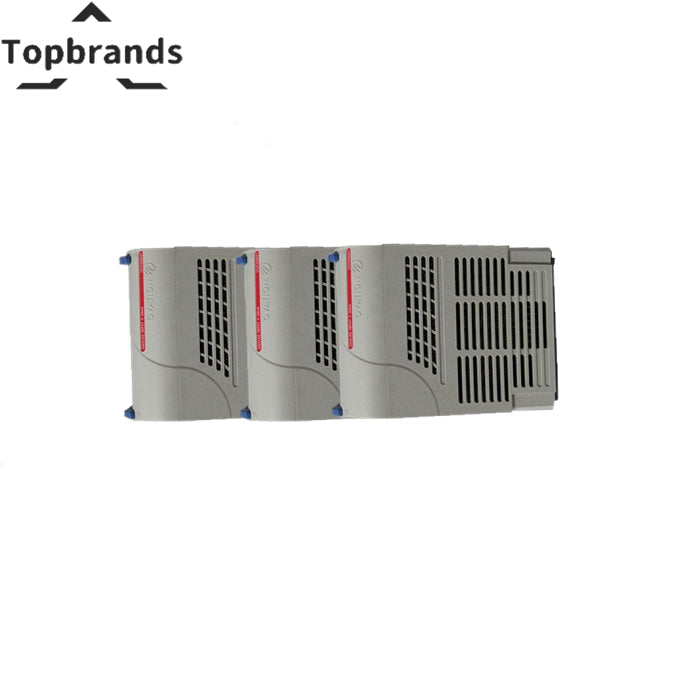

Emerson Ovation 5X00106G01 Module d'entrée analogique 8 canaux

DESCRIPTION

Le module d'entrée analogique haute performance (HP) HART (Highway Addressable Remote Transducer) est un module d'E/S Ovation standard conçu pour offrir huit entrées analogiques 4-20 mA isolées galvaniquement équipées d'émetteurs-récepteurs HART. Chaque émetteur-récepteur facilite la communication optiquement isolée avec un UART dédié, maximisant ainsi l'efficacité de la communication HART dans tout le système.

Caractéristiques:

• Nombre de canaux : 8
• Plage d'entrée : 2,5 à 25 mA avec contrôle de dépassement inférieur et supérieur à la plage.
• Résolution A/D : 14 bits
• Précision de référence (@ 25°C) : +/-0,1 % de la valeur pleine échelle (20 mA) à 99,7 % de confiance
• Précision sur la température : +/-0,24 % de la valeur à pleine échelle (20 mA) sur toute la plage de température de fonctionnement
• Taux d'échantillonnage (par seconde) :
  • 20 lorsqu'il est configuré pour un rejet de 60 Hz
  • 25 lorsqu'il est configuré pour un rejet de 50 Hz
• Isolation diélectrique :
  • Canal à canal : 1 000 VAC/VDC pendant une minute
  • Canal vers logique : 1 000 VAC/VDC pendant une minute
• Plage de température de fonctionnement : 0o à 60oC (32oF à 140oF)
• Humidité (sans condensation) : 0% à 95%
• Puissance des modules :
  • Tiré du principal : 4,1 W typique. 4,5 W maximum
  • Tiré de Aux. : 3,84 W typique (20 mA X 8 boucles X 24 V)
  • Dissipation dans le module : 5,06W typ. (Emod + Pmod)
• Impédance d'entrée : 300 ohms
• Rejet en mode normal :
  • 60 dB à 50 Hz ± 1/2 % ou à 60 Hz ± 1/2 % (lorsqu'il est correctement configuré)
  • 30 dB (typique) à 50 Hz ± 5 % ou à 60 Hz ± 5 % (lorsqu'il est correctement configuré)
• Rejet en mode commun :
  • 120 dB @ DC ou @ la fréquence de ligne nominale (50/60 Hz) ± 1/2 % et harmoniques.
  • 100 dB (typique) pour la fréquence nominale de ligne ± 5 % et les harmoniques.
