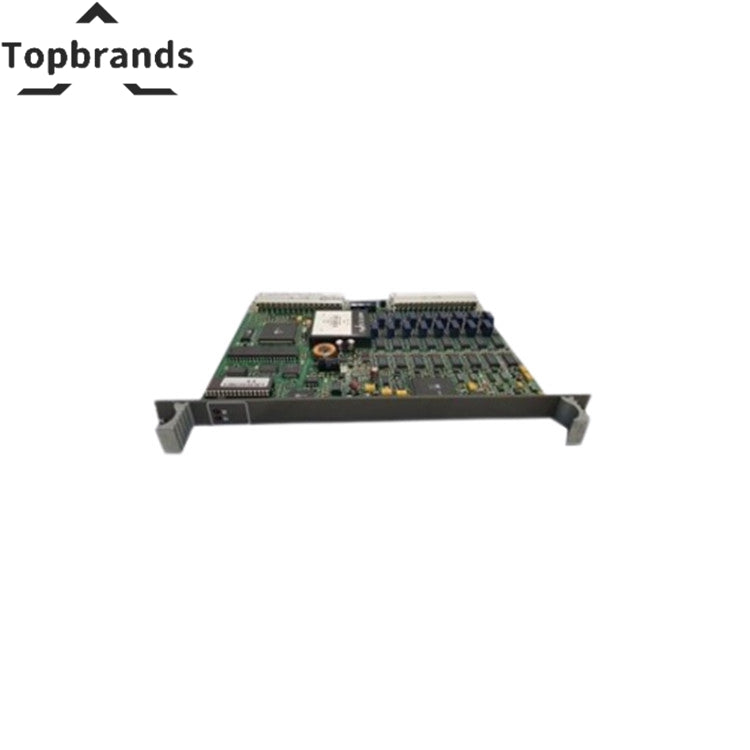

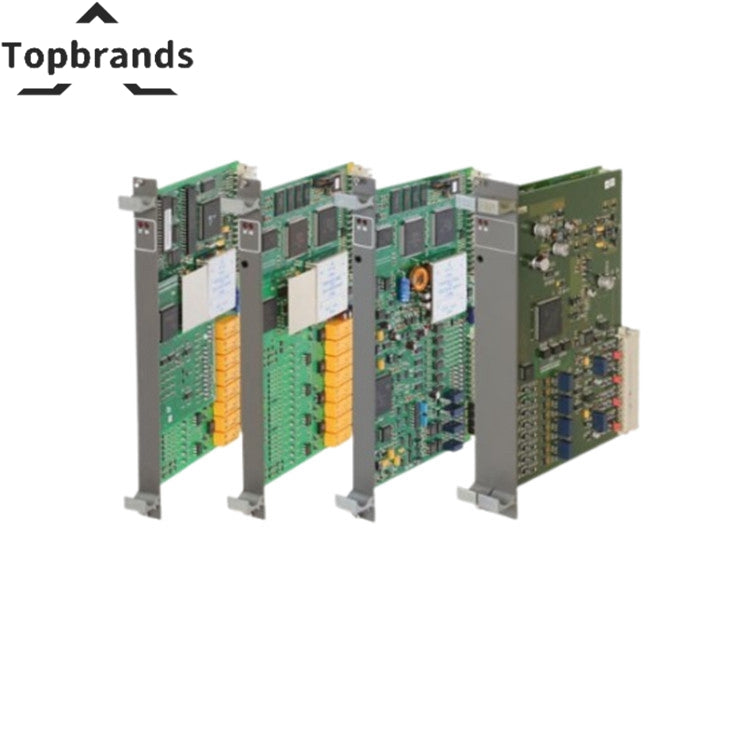

ABB 81EU01 ievades modulis universāls GJR2391500R1210

Tehniskie dati

Enerģijas padeve:

• Darba spriegums: +24 V
• Pašreizējais patēriņš (atkarībā no konfigurācijas):
  • Pamatprasība: 140 mA
  • Papildu katrai funkciju vienībai, kad raidītājs ir aktīvs:
    • NAMUR: 9 mA kontakti, 24 V
    • 17 mA kontakti, 48 V
    • 7 mA + mēr. strāvas 2 vadu devējs
• Atsauces potenciāls: 0 V
• Jaudas izkliede: 3,4 ... 11 W atkarībā no darba sprieguma un konfigurācijas
  • Aptuvenā formula: apm. 3,4 W + 24 V * (n * strāva uz funkciju vienību, kad raidītājs ir aktīvs), kur n = konfigurēto funkciju vienību skaits

Binārā raidītāja režīms:

• Viena/pārslēgšanas kontakti ar 48 V barošanu no moduļa, ar/bez uzraudzības
• Ievades vērtības:
  • 0-signāls bez monitora: 0 ... 10,5 V
  • 0-signāls ar monitoru: 6 ... 10,5 V
  • 1-signāls: 14 ... 51 V
• Monitora reakcijas diapazons: 0 ... 3 V
• Ievades pretestība: 10 kOhm + 11 %, - 10 %
• Iznīcināšanas ierobežojums: > 55 V
• Pretestība (uz priekšu un atpakaļgaitas līnijas): 5 ... 100 omi
• Izvades vērtības:
  • Izejas spriegums: 48 V +1-5
  • Izejas strāva: maks. 32 mA
• Monitoringa funkcijas reakcijas laiks: 0,5 s (lietošanai ar uzraudzību)
• Ievades vērtības:
  • 0 signāls: 0 ... 3 V
  • 1 signāls: 11,2 ... 30 V
• Ievades pretestība: 15 kOhm + 13 %, - 10 %
• Iznīcināšanas ierobežojums: > 65 V
• Pretestība (uz priekšu un atpakaļgaitas līnijas): 5 ... 100 omi
• Izvades vērtības:
  • Izejas spriegums: ASV - 5,5 V
  • Izejas strāva: maks. 50 mA

Binārā raidītāja režīms:

• 0 signāls: 0 ... 3 V
• 1 signāls: 11,2 ... 60 V
• Ievades pretestība: 15 kOhm + 13 %, - 10 %
• Statiskā potenciāla atšķirība, salīdzinot ar atsauces potenciālu: <0,5 V ārējā barošanas avota
• Iznīcināšanas ierobežojums: > 65 V
• Pretestība (uz priekšu un atpakaļgaitas līnijas): 5 ... 100 omi

Induktīvie iniciatori acc. uz NAMUR (DIN 19234), piegāde no moduļa, ar monitoru:

• Ievades vērtības:
  • Signāla maiņa pie īssavienojuma trauksmes: 1,65 mA
  • Atvērtas ķēdes trauksme: ≥ 6 mA
  • Ievades pretestība: 50,35 mA
  • Iznīcināšanas ierobežojums: > 12 V
  • Pretestība (uz priekšu un atgriešanās līnijas): 5 ... 50 omi
• Izvades vērtības:
  • Izejas spriegums: 8,2 ... 10 V
  • Izejas strāva: maks. 10 mA

Analogā raidītāja režīms:

• Ievades vērtības:
  • Ieejas strāva, nominālā signāla diapazons: 0 ... 20 mA (atbilst 0 ... 100 %)
  • Signāla diapazons: 4 ... 20 mA
  • Maksimālais diapazons: -1 ... 30 mA
  • Mērīšanas rezistors: 50 omi
  • Iznīcināšanas robežas: ± 50 mA
  • Pretestība (uz priekšu un atpakaļgaitas līnijas): 5 ... 100 omi
