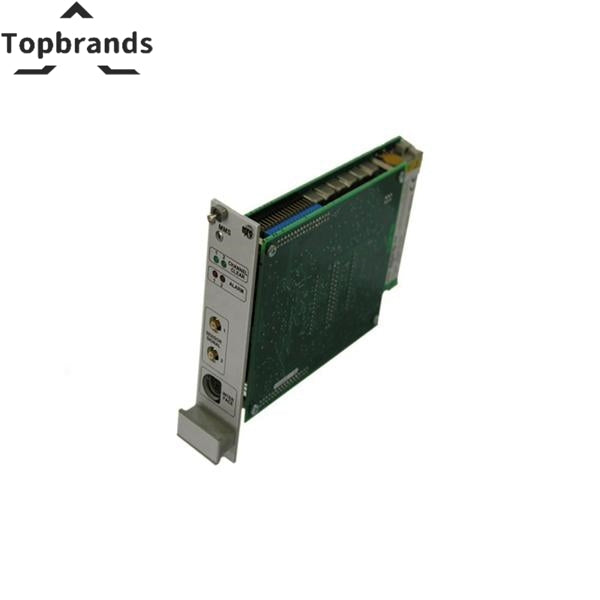

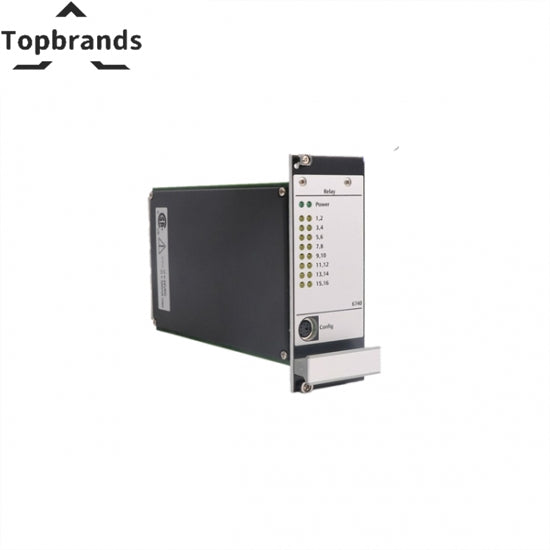

Emerson EPRO A6740 16 kanālu izejas releja modulis

Datu izvades specifikācijas EPRO A6740 16 kanālu izvades releja modulim:

• Releji:

  • Redundants relejs konfigurējams
  • Mehāniskie releji atbilstoši API 670 specifikācijai
  • Vadības spriegums: 13-32 VDC
  • Kontakta slodze: 48 V, 1 A
  • Parasti atvērts vai Parasti aizvērts, var izvēlēties
  • Normāli barots vai Parasti bez sprieguma, atlasāms
  • Viens stabs, divkāršs metiens (SPDT)

• Loģika:

  • Redundants relejs konfigurējams
  • Izslēgts, UN, VAI, 2 no 3, UN UN VAI
  • Katrā 6740 modulī var definēt līdz 30 loģiskām izteiksmēm

• Ievades:

  • 60 šādu veidu ievades:
    • Kanāls notīrīts (slota numurs), 1. un 2. kanāls
    • Brīdinājums (laika numurs), 1. un 2. kanāls
    • Bīstamība (slota numurs), 1. un 2. kanāls

• Izejas:

  • Stafete 1-16
  • Laika aizkave: 0 - 30 sekundes

• Rokturis: viegli izņemiet karti un nodrošiniet moduļa identifikācijas plāksni

• Vides, ģenerālis:

  • IP 00, DIN 40050 moduļi
  • Priekšējā plāksne IP 20, DIN 40050
  • Klimats DIN 40040 klase KTF
  • Darba temperatūra: 0° - 65°C (32° - 149°F)
  • Uzglabāšanas un transportēšanas temperatūra: -40° - 70°C (-40° - 158°F)
  • Relatīvais mitrums: 5 - 95%, nekondensējošs

• Vibrācija un trieciens:

  • Vibrācija:
    • IEC 68-2, 6. daļa
    • 0,15 mm, 10–55 Hz
    • 19,6 mm/s², 55–150 Hz
  • Šoks:
    • IEC 68-2, 29. daļa
    • 98 m/s² (9,98 g maksimums)
    • 16 ms

• EMC pretestība: EN50081-1/EN50082-2

• Enerģijas patēriņš: maks. 6 W

• Konfigurācija: aizsargāta ar paroli

• Izmēri:

  • Platums: 60 mm (2,362 collas) (12 TE)
  • Augstums: 128,4 mm (5,055 collas) (3 HE)
  • Garums: 160 mm (6300 collas)
  • Neto svars: aptuveni 320 g (0,705 mārciņas)
